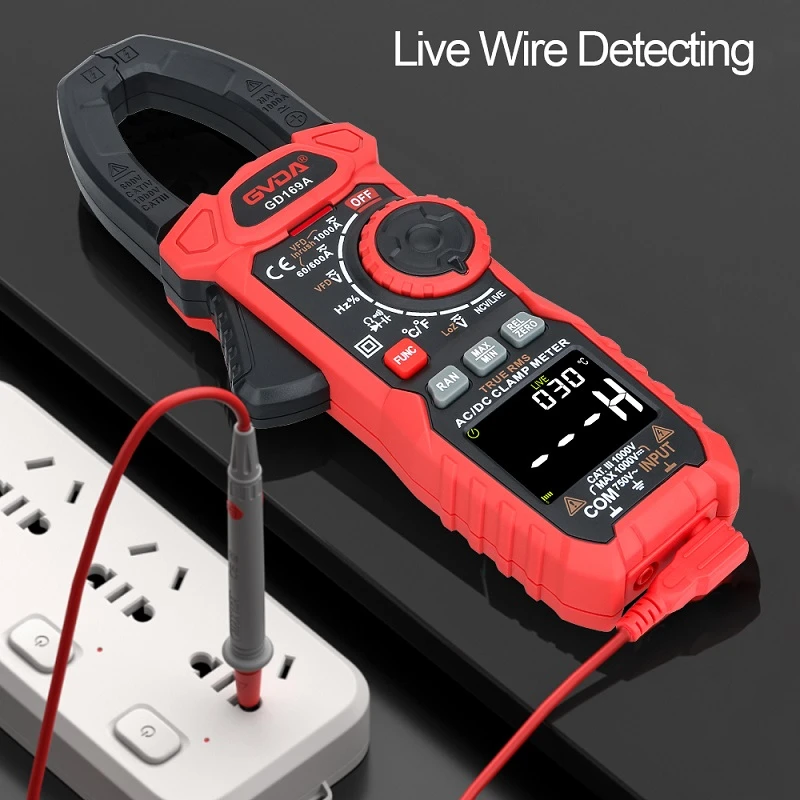

Cách sử dụng Ampe kế kẹp rò rỉ
Nguyên lý Ampe kế kẹp rò rỉ:
Đồng hồ đo dòng rò chủ yếu bao gồm chuyển đổi trở kháng, chuyển đổi phạm vi, chuyển đổi AC/DC, khuếch đại, thiết bị chỉ báo, v.v. Một số còn có bảo vệ quá dòng, mạch cảnh báo âm thanh và ánh sáng và thiết bị điều chỉnh điện áp thử nghiệm, với các thiết bị chỉ báo được chia thành analog và các loại kỹ thuật số. Theo tiêu chuẩn UL của Hoa Kỳ, dòng điện rò rỉ là dòng điện có thể được dẫn từ bộ phận tiếp cận được của thiết bị gia dụng, bao gồm cả dòng điện ghép điện dung. Dòng điện rò gồm hai phần, một phần là dòng dẫn I1 qua điện trở cách điện; Phần còn lại thông qua dòng điện dịch I2 của tụ điện phân tán, có trở kháng điện dung XC{2}}/2pfc tỷ lệ nghịch với tần số nguồn. Dòng tụ điện phân tán tăng khi tần số tăng, do đó dòng rò tăng khi tăng tần số nguồn. Ví dụ, khi sử dụng nguồn điện thyristor, thành phần hài sẽ làm tăng dòng rò.
Nếu hiệu suất cách điện của một mạch điện hoặc hệ thống được đánh giá thì dòng điện này không chỉ bao gồm tất cả các dòng điện chạy vào đất (hoặc các bộ phận dẫn điện bên ngoài mạch điện) thông qua vật liệu cách điện mà còn bao gồm các dòng điện chạy vào đất thông qua các thiết bị điện dung (tụ điện phân bố có thể được coi là thiết bị điện dung) trong mạch hoặc hệ thống. Hệ thống dây điện dài có thể tạo thành công suất phân phối lớn hơn và tăng dòng điện rò rỉ, điều này cần đặc biệt lưu ý trong các hệ thống không nối đất.
Biện pháp phòng ngừa cho Ampe kế kẹp rò rỉ:
Nguyên lý đo dòng điện rò rỉ về cơ bản giống như nguyên lý đo điện trở cách điện. Đo điện trở cách điện thực chất là một loại dòng điện rò rỉ nhưng nó được thể hiện dưới dạng điện trở. Tuy nhiên, phép đo chính thức của dòng điện rò áp dụng điện áp xoay chiều, do đó thành phần điện dung của dòng điện được bao gồm trong thành phần dòng điện rò.
2. Khi tiến hành thử nghiệm khả năng chịu điện áp, để bảo vệ thiết bị thử nghiệm và thử nghiệm theo các chỉ tiêu kỹ thuật quy định cũng cần xác định giá trị dòng điện cao cho phép chạy qua thiết bị thử nghiệm (vật liệu cách điện) mà không làm hỏng thiết bị thử nghiệm. cường độ điện trường cao. Dòng điện này thường được gọi là dòng điện rò, nhưng yêu cầu này chỉ được sử dụng trong các tình huống cụ thể nêu trên. Hãy chú ý đến sự khác biệt.
3. Dòng điện rò thực chất là dòng điện chạy qua phần cách điện của mạch điện hoặc thiết bị điện mà không có sự cố hoặc điện áp đặt vào. Vì vậy, nó là một trong những chỉ số quan trọng để đo lường chất lượng cách điện của các thiết bị điện và là chỉ số chính đánh giá hiệu suất của sản phẩm.
4. Máy đo dòng điện rò rỉ được sử dụng để đo dòng điện rò rỉ được tạo ra bởi nguồn điện làm việc (hoặc các nguồn điện khác) của các thiết bị điện thông qua cách điện hoặc trở kháng thông số phân tán, không liên quan đến công việc. Trở kháng đầu vào của nó mô phỏng trở kháng của cơ thể con người.
Phương pháp hoạt động của Ampe kế kẹp rò rỉ:
1. Cắm nguồn điện, bật công tắc nguồn và đèn báo nguồn sẽ sáng;
2. Chọn dải công suất và nhấn nút hiện tại cần thiết;
3. Chọn giá trị cảnh báo dòng rò;
4. Chọn thời gian kiểm tra;
5. Kết nối đối tượng đo với thiết bị đầu cuối đo, khởi động thiết bị, tăng điện áp thử nghiệm lên 1,06 lần (hoặc 1,1 lần) điện áp làm việc định mức của đối tượng đo, chuyển đổi công tắc chuyển pha, lấy số đọc thứ cấp và chọn mức rò rỉ giá trị hiện tại bằng giá trị lớn hơn. Khi công tắc chuyển K được kết nối với đường zero, người kiểm tra sẽ lấy mẫu dòng điện rò giữa đường trung tính và vỏ; Khi K được nối với đường pha, dòng điện rò giữa đường pha và vỏ được kiểm tra.
6. Cần lưu ý rằng khi K được nối với đường zero hoặc K được nối với đường pha, dòng điện rò có thể không nhất thiết phải giống nhau. Điều này là do vị trí của điểm yếu cách điện trong các thiết bị gia dụng là ngẫu nhiên. Do đó, việc kiểm tra dòng điện rò rỉ phải được tiến hành bằng cách chuyển đổi cực tính qua K và lấy giá trị lớn hơn làm giá trị dòng điện rò của thiết bị sưởi điện được thử nghiệm.
