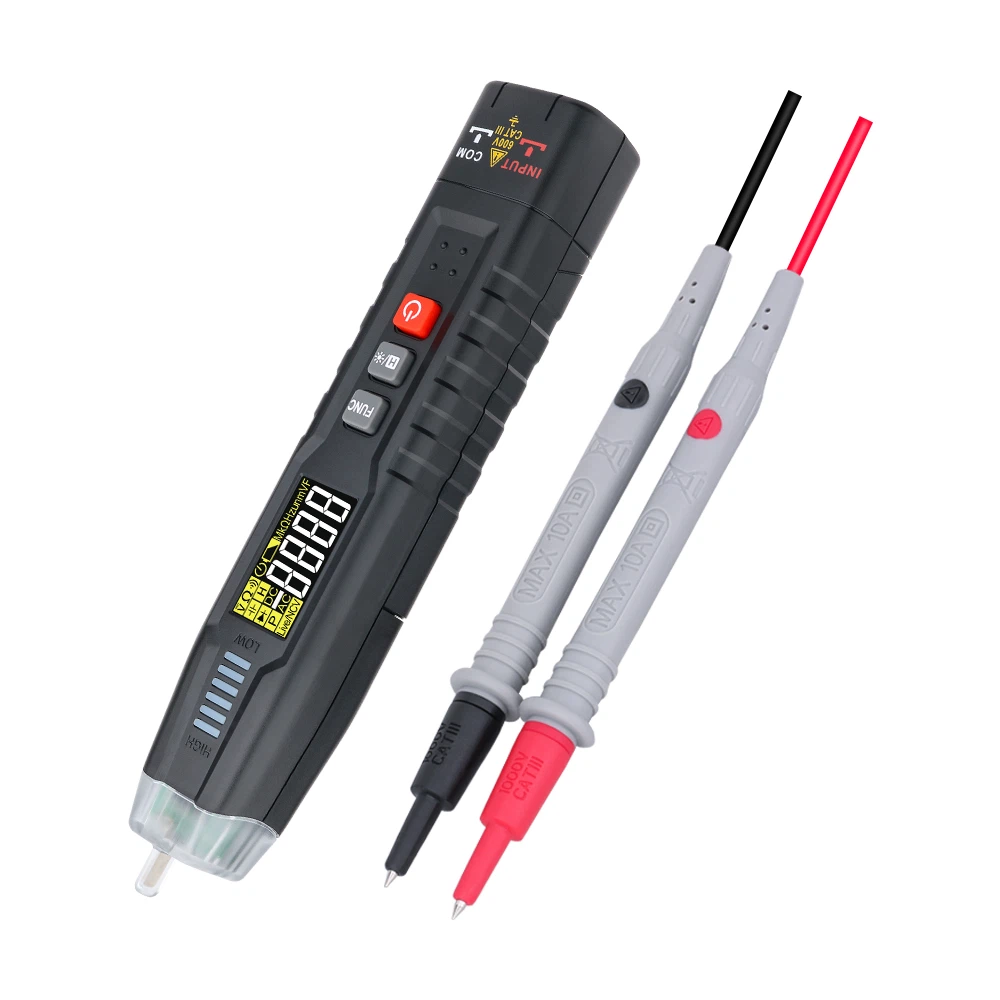

Loại đồng hồ vạn năng nào là tốt nhất để kiểm tra các thiết bị điện và sửa chữa thiết bị gia dụng?
Cách sử dụng cơ bản của đồng hồ vạn năng con trỏ:
(1) Trước khi kiểm tra, trước tiên hãy đặt đồng hồ vạn năng ở trạng thái nằm ngang và kiểm tra xem kim có ở mức 0 không (đề cập đến điểm 0 của thang đo dòng điện và điện áp). Nếu không, hãy điều chỉnh "điều chỉnh điểm không cơ học" dưới đầu đồng hồ để làm cho kim chỉ về không.
(2) Theo mục cần đo, chọn chính xác mục đo và công tắc phạm vi trên đồng hồ vạn năng. Nếu đã biết thứ tự của độ lớn cần đo, hãy chọn thứ tự tương ứng của dải độ lớn. Nếu bạn không biết độ lớn của giá trị đo được, bạn nên bắt đầu đo từ phạm vi tối đa, sau đó giảm phạm vi khi góc lệch của con trỏ quá nhỏ để đọc chính xác. Nói chung, góc lệch của con trỏ không nhỏ hơn 30 phần trăm của tỷ lệ tối đa là phạm vi hợp lý.
(3) Đồng hồ vạn năng được dùng làm ampe kế
① Khi kết nối đồng hồ vạn năng nối tiếp với mạch cần kiểm tra, cần chú ý đến hướng của dòng điện. Nghĩa là, nối dây thử nghiệm màu đỏ với đầu có dòng điện chạy vào và dây thử nghiệm màu đen với đầu có dòng điện chạy ra. Nếu bạn không biết hướng của dòng điện cần đo, trước tiên bạn có thể kết nối dây đo ở một đầu của mạch và chạm nhẹ vào dây đo còn lại ở đầu kia của mạch. Nếu con trỏ xoay sang phải, hệ thống dây điện là chính xác; nếu con trỏ ở bên trái Nếu nó dao động (thấp hơn 0), điều đó có nghĩa là đấu dây không chính xác và nên hoán đổi vị trí của hai dây dẫn thử nghiệm của đồng hồ vạn năng.
②Khi góc lệch của con trỏ lớn hơn hoặc bằng 30 phần trăm của tỷ lệ tối đa, hãy thử sử dụng tệp phạm vi lớn. Bởi vì phạm vi đo càng lớn, điện trở shunt càng nhỏ, điện trở trong tương đương của ampe kế càng nhỏ và sai số do mạch được thử nghiệm đưa ra càng nhỏ.
③ Khi đo dòng điện lớn (chẳng hạn như 500mA), không bật công tắc chọn phạm vi trong quá trình đo, để không tạo ra hồ quang và làm cháy các tiếp điểm của công tắc chuyển.
(4) Đồng hồ vạn năng được dùng làm vôn kế
①Kết nối đồng hồ vạn năng với mạch cần kiểm tra. Khi đo điện áp DC, hãy chú ý đến cực tính của điện áp tại điểm cần kiểm tra, nghĩa là nối dây thử màu đỏ với đầu điện áp cao và dây thử màu đen với đầu điện áp thấp. Nếu bạn không biết phân cực của điện áp cần đo, bạn có thể thử theo phương pháp dự kiến ở trên khi đo dòng điện. Nếu con trỏ lệch sang bên phải, bạn có thể đo; nếu con trỏ lệch sang trái, hãy hoán đổi vị trí của dây đo màu đỏ và đen. Đo đạc.
②Giống như ampe kế nói trên, để giảm sai số do điện trở trong của vôn kế gây ra, khi góc lệch của kim chỉ lớn hơn hoặc bằng 30 phần trăm của thang đo tối đa, hãy thử chọn một phạm vi lớn để đo lường. Bởi vì phạm vi đo càng lớn, điện trở phân chia điện áp càng lớn và điện trở trong tương đương của vôn kế càng lớn, thì sai số đưa vào mạch được kiểm tra càng nhỏ. Nếu điện trở trong của mạch cần kiểm tra lớn thì điện trở trong của vôn kế phải lớn hơn để độ chính xác của phép đo cao. Lúc này cần sử dụng đồng hồ vạn năng có độ nhạy điện áp cao hơn (điện trở trong lớn hơn) để đo. Ví dụ, độ nhạy điện áp DC tối đa (100 kΩ/V) của đồng hồ vạn năng MFl0 cao hơn của đồng hồ vạn năng loại ME30 (20 kΩ/V).
③ Khi đo điện áp xoay chiều, không cần xem xét vấn đề phân cực, miễn là đồng hồ vạn năng được kết nối với cả hai đầu của bài kiểm tra. Ngoài ra, thông thường không cần thiết phải chọn đồng hồ vạn năng có phạm vi lớn hoặc độ nhạy điện áp cao. Bởi vì trong trường hợp bình thường, điện trở trong của nguồn điện xoay chiều nhỏ hơn so với keo. Điều đáng chú ý là điện áp xoay chiều đo được chỉ có thể là sóng hình sin và tần số của nó phải nhỏ hơn hoặc bằng tần số hoạt động cho phép của đồng hồ vạn năng, nếu không sẽ xảy ra lỗi lớn.
④ Không bật công tắc chọn phạm vi khi đo điện áp cao hơn (chẳng hạn như 220v), để không tạo ra hồ quang và làm cháy các tiếp điểm của công tắc chuyển đổi.
⑤ Chú ý an toàn khi đo điện áp cao lớn hơn hoặc bằng 100v. Tốt nhất là cố định một dây dẫn thử nghiệm trên điểm chung của mạch được kiểm tra, sau đó sử dụng một dây dẫn thử nghiệm khác để chạm vào điểm kiểm tra khác.
⑥Mức thường được sử dụng trong hệ thống mạch để biểu thị giá trị hiệu dụng của điện áp tại thời điểm này. Do đó, đồng hồ vạn năng có thang đo mức trên dải điện áp xoay chiều. Mức 0 đề cập đến công suất 1mW được tạo ra trên trở kháng 600 ohm, tức là giá trị điện áp hiệu dụng tương ứng là 0,75V. Nếu trở kháng của mạch được kiểm tra không bằng 600 ôm, hãy tính toán theo công thức sau: giá trị điện tử thực tế=số đọc dB của đồng hồ vạn năng cộng với 101g (600/z) trong đó z là giá trị điện trở của mạch dưới Bài kiểm tra. Điều đáng chú ý là khi đo mức, nó nên được đặt ở mức 10v, vì thang đo mức của đồng hồ vạn năng được thiết kế và tính toán trên mức này. Nếu phạm vi không đủ, bạn cần đổi sang mức khác để đo. Ngoài ra, đồng hồ vạn năng chỉ thích hợp để đo mức âm lượng và tần số, chẳng hạn như mạch Có điện áp DC trên đó và tụ điện 0,1uF/450V phải được mắc nối tiếp để cắt DC trước khi đo
⑦ Khi đo điện áp trong mạch có điện kháng cảm ứng, phải ngắt kết nối đồng hồ vạn năng rồi tắt sau khi đo. Nếu không, khi nguồn điện bị cắt, do hiện tượng tự cảm của các thành phần cảm ứng trong mạch, điện áp cao sẽ được tạo ra và đồng hồ vạn năng có thể bị cháy.
