Sự khác biệt giữa đồng hồ vạn năng và máy hiện sóng trong việc đo thông số mạch
Do nhu cầu công việc, tôi đã sử dụng cả đồng hồ vạn năng và máy hiện sóng khi hàn bảng mạch và gỡ lỗi mạch. Thành thật mà nói, tôi cảm thấy rằng tôi sử dụng đồng hồ vạn năng thường xuyên hơn so với máy hiện sóng khi tôi làm việc bình thường, trừ khi sử dụng các vấn đề không thể giải quyết bằng đồng hồ vạn năng. Sử dụng một máy hiện sóng để giải quyết nó. Tôi thường có hai đồng hồ vạn năng trên tay, một là con trỏ tương tự và cái còn lại là kỹ thuật số.
con trỏ vạn năng
Đồng hồ vạn năng con trỏ tương tự vẫn rất mạnh trong một số trường hợp đặc biệt. Ví dụ, tôi thường sử dụng đồng hồ vạn năng con trỏ để đánh giá xem triode không được đánh dấu là PNP hay NPN. Nó rất thuận tiện cho triode dẫn điện; bạn cũng có thể sử dụng đồng hồ vạn năng con trỏ để đánh giá cực của ba cực của cống (D), nguồn (S) và cổng (G) của ống MOS và chất lượng của nó.

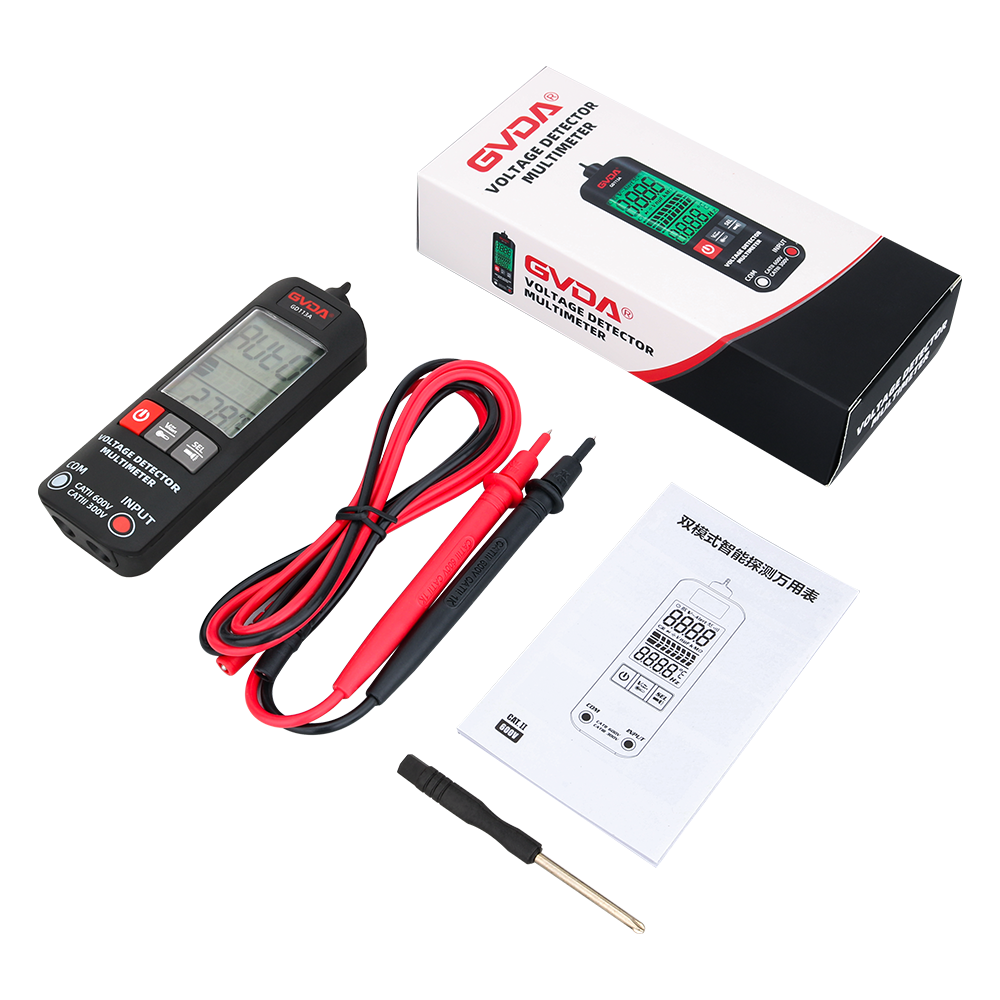

vạn năng kỹ thuật số
Đồng hồ vạn năng kỹ thuật số được biết đến với độ chính xác cao, đọc các giá trị đo thuận tiện và khả năng quá tải mạnh. Tôi thường sử dụng đồng hồ vạn năng kỹ thuật số khi đo điện áp, dòng điện và điện trở trên bảng mạch. Vì đồng hồ vạn năng kỹ thuật số có chức năng giữ khi đo điện áp và dòng điện nên rất thuận tiện cho việc đọc số đo. Do đó, chúng thường được sử dụng kết hợp theo "sức mạnh" tương ứng khi sửa chữa và gỡ lỗi bảng mạch.
Vai trò chính của máy hiện sóng
Tôi vừa nói về công việc mà đồng hồ vạn năng có thể đảm nhận, và bây giờ chúng ta đang nói về máy hiện sóng. Hãy lấy một ví dụ không phù hợp. Đồng hồ vạn năng tương đương với chiếc ống nghe mà các bác sĩ thường mang theo khi ra ngoài khám bệnh. Nó rất dễ mang theo nhưng có chức năng hạn chế. Nó chỉ có thể đo các chức năng hạn chế như điện áp, dòng điện, điện trở và loại triode; Máy CT tiên tiến rất mạnh và có thể kiểm tra bất kỳ bộ phận nào của cơ thể con người, nhưng chúng đắt tiền. Sau đó, các máy hiện sóng được sử dụng bởi các kỹ thuật viên sửa chữa điện tử của chúng tôi tương tự như thiết bị này. Về các loại máy hiện sóng, nhìn chung có hai loại, một là máy hiện sóng tương tự và loại kia là máy hiện sóng kỹ thuật số. Đặc điểm chung của chúng là không chỉ đo điện áp và dòng điện của mạch mà còn có thể đo dạng sóng, pha, chu kỳ và tần số của điện áp hoặc dòng điện, cùng nhiều thông số khác của bảng mạch. Từ khía cạnh này, "kỹ năng" của máy hiện sóng mạnh hơn.
Đặc biệt là trong các mạch kỹ thuật số, khi cần thu các tín hiệu tồn tại trong thời gian ngắn "nhất thời", thì máy hiện sóng chính là cánh tay phải đắc lực lúc này, thời gian "bắt" của nó có thể lên tới mili giây, tần số "bắt" có thể đạt tới hàng trăm megahertz.
