Phương pháp đo bằng đồng hồ vạn năng để phát hiện điện trở cầu chì
Điện trở cầu chì là một thành phần đặc biệt có chức năng kép của điện trở và cầu chì. Nó được biểu thị bằng chữ "RF" hoặc "R" trong mạch.
Lựa chọn điện trở cầu chì
Khi lựa chọn, nên xem xét hiệu suất kép của nó và các thông số như giá trị điện trở và công suất của nó phải được chọn theo các yêu cầu cụ thể của mạch. Cần đảm bảo có thể cầu chì nhanh khi quá tải, đồng thời phải đảm bảo có thể hoạt động ổn định trong thời gian dài ở điều kiện bình thường. Nếu giá trị điện trở quá lớn hoặc công suất quá lớn, cả hai đều không thể đóng vai trò bảo vệ.

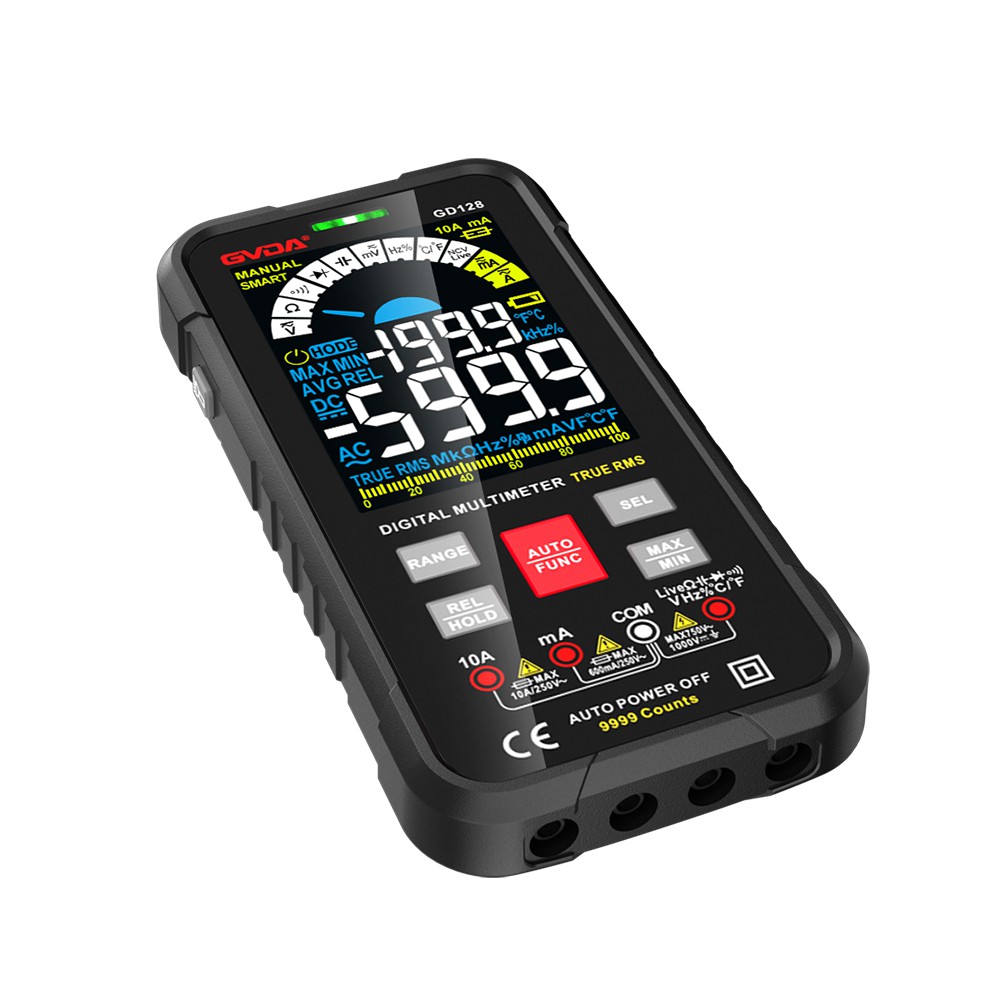

Phương pháp đo bằng đồng hồ vạn năng để phát hiện điện trở cầu chì
Trong mạch điện, khi cầu chì bị ngắt, dựa trên kinh nghiệm có thể đưa ra phán đoán: nếu bề mặt của điện trở cầu chì bị cháy đen hoặc cháy, có thể kết luận rằng tải của nó quá nặng và dòng điện đi qua nó vượt quá giá trị định mức nhiều lần; Mạch hở không có bất kỳ dấu vết nào cho thấy dòng điện chạy qua chỉ bằng hoặc lớn hơn một chút so với giá trị cầu chì định mức của nó. Để đánh giá chất lượng của điện trở cầu chì mà không có bất kỳ dấu vết nào trên bề mặt, nó có thể được đo bằng bánh răng r×1 của đồng hồ vạn năng. Để đảm bảo phép đo chính xác, một đầu của điện trở cầu chì nên được hàn ra khỏi mạch. Nếu giá trị điện trở đo được là vô hạn, điều đó có nghĩa là điện trở cầu chì đã bị hở mạch. Nếu giá trị điện trở đo được cách xa giá trị danh nghĩa, điều đó có nghĩa là giá trị điện trở đã thay đổi và nó không phù hợp để sử dụng. Trong thực tế bảo trì, người ta thấy rằng một số ít điện trở cầu chì bị hỏng và ngắn mạch trong mạch, và cũng cần chú ý đến nó trong quá trình phát hiện.
Phân loại điện trở cầu chì
Điện trở cầu chì có thể được chia thành hai loại: điện trở cầu chì có thể đặt lại và điện trở cầu chì dùng một lần.
(1) Điện trở cầu chì có thể đặt lại
Điện trở cầu chì có thể phục hồi được hàn nối tiếp với điện trở thông thường (hoặc dây điện trở) với tỷ lệ kim loại hàn và lò xo có điểm nóng chảy thấp (hoặc tấm kim loại đàn hồi), sau đó được hàn kín trong vỏ hình trụ hoặc hình vuông. Có một số loại vỏ như kim loại và nhựa trong suốt.
Trong dòng điện định mức, các điện trở cầu chì có thể đặt lại hoạt động như các điện trở cố định. Khi xảy ra quá dòng trong mạch, mối hàn của điện trở cầu chì có thể đặt lại sẽ nóng chảy trước, do đó dây kim loại loại lò xo (hoặc tấm kim loại đàn hồi) bị ngắt khỏi điện trở. Sau khi khắc phục lỗi mạch, hàn điện trở và dây kim loại (hoặc tấm kim loại) theo yêu cầu, sau đó có thể tiếp tục sử dụng bình thường.
Các điện trở cầu chì có thể đặt lại thường được sử dụng bao gồm TH sê-ri R×90, v.v.
(2) Điện trở cầu chì dùng một lần
Điện trở cầu chì dùng một lần còn được gọi là điện trở cầu chì không thể phục hồi. Chúng đóng vai trò là điện trở cố định khi mạch hoạt động bình thường. Khi dòng điện hoạt động vượt quá dòng điện định mức, các điện trở cầu chì sẽ nổ giống như cầu chì để bảo vệ mạch điện. , Sau khi điện trở cầu chì dùng một lần bị đứt, không thể sửa chữa kịp thời mà chỉ có thể thay điện trở cầu chì mới. Điện trở cầu chì dùng một lần có thể được chia thành điện trở cầu chì quấn dây và điện trở cầu chì màng theo vật liệu được sử dụng trong thân điện trở.
1. Điện trở cầu chì quấn dây Điện trở cầu chì quấn dây là loại điện trở tráng men có giá trị điện trở nhỏ, thường được sử dụng trong mạch điện có dòng điện hoạt động lớn.
Trong quá trình sản xuất, một phần của điện trở tráng men loại công suất được quấn bằng dây mảnh hoặc bị hở (không có lớp tráng men bảo vệ). Khi xảy ra sự cố quá dòng trong mạch được bảo vệ, dây mỏng hoặc phần hở của điện trở (Phần không tráng men) sẽ bị nổ do quá nhiệt để bảo vệ mạch.
2. Điện trở cầu chì dạng màng Điện trở cầu chì dạng màng hiện là loại điện trở cầu chì được sử dụng nhiều nhất, chúng được chia thành điện trở cầu chì màng carbon, điện trở cầu chì màng kim loại và điện trở cầu chì màng oxit kim loại.
Thông tin thích hợp khác
Khi sản xuất điện trở cầu chì loại phim, bước ren cục bộ của lớp phim thường được rút ngắn hoặc bề mặt của lớp phim được phủ một lớp bột thủy tinh nóng chảy thấp (hoặc hỗn hợp bột thủy tinh và oxit kim loại, v.v.), khi đi qua điện trở cầu chì Khi dòng điện hoạt động quá lớn, các lớp của điện trở sẽ kết hợp nhanh chóng.
Vỏ của điện trở cầu chì loại màng được làm bằng gốm sứ, nhựa silicon, sơn chống cháy và các vật liệu khác, và hình dạng bao bì là hình chữ nhật, hình trụ, trống thắt lưng và các dạng khác.
Điện trở cầu chì màng kim loại gia dụng thường được sử dụng là sê-ri RJ90-A, FJ90-B và sê-ri RF10, RF11.
Sê-ri RJ{{0}}A có bốn thông số kỹ thuật là 0.5W và 1-3~W. Giá trị điện trở nằm trong khoảng từ 0,22Ω đến 5,1kΩ, tất cả đều được đóng gói dưới dạng trống thắt lưng và thuộc loại điện trở nung chảy (màng điện trở được phủ sơn chống cháy).
RJ{{0}}Sê-ri B là điện trở cầu chì loại gói gốm, cũng được chia thành bốn thông số kỹ thuật: 0.5W, 1~3W. Trong số đó, hình dạng đóng gói của điện trở cầu chì 0.5W là hình trụ và điện trở cầu chì sê-ri RF1{{10}} là điện trở cầu chì màng kim loại có vòng màu tráng phủ, với bốn thông số kỹ thuật là 0,25W, 0,5W, 1W và 2W, và phạm vi điện trở là 0,33Ω~ 10kΩ.
Điện trở cầu chì sê-ri RF11 là điện trở cầu chì màng kim loại có vỏ gốm, với bốn thông số kỹ thuật là 0.5W và 1~3W. Phạm vi điện trở giống như phạm vi của sê-ri RF10. Hình dạng bao bì có hai dạng: hình trụ và hình chữ nhật.
