Giới thiệu về phương pháp thử nghiệm của vạn năng
1. Phương pháp phát hiện điện trở DC trong mạch
Đây là một loại điểm dừng ohm vạn năng, trực tiếp trên bảng mạch để đo các chân IC và các thành phần ngoại vi của giá trị điện trở DC dương và âm và so sánh với dữ liệu thông thường, để tìm và xác định phương pháp lỗi. Khi đo lường, hãy chú ý đến ba điểm sau:
(1) Ngắt kết nối nguồn điện trước khi đo để tránh làm hỏng máy đo và các thành phần trong quá trình thử nghiệm.
.
.
2. Phương pháp đo điện áp vận hành DC
Đây là một loại trong trường hợp của công suất, với khối điện áp DC đa kế trên điện áp cung cấp DC, các thành phần ngoại vi của phép đo điện áp làm việc; Phát hiện các chân IC đến giá trị điện áp DC mặt đất và so sánh với giá trị bình thường, sau đó nén phạm vi của vấn đề, để tìm ra các thành phần bị hư hỏng. Đo lường nên chú ý đến tám điểm sau:
(1) Đồng hồ vạn năng nên có điện trở nội bộ đủ lớn, lớn hơn ít nhất 10 lần so với điện trở của mạch được thử nghiệm, để không gây ra lỗi đo lường lớn.
.
(3) Bút đồng hồ hoặc đầu dò nên thực hiện các biện pháp chống trượt. Bởi vì bất kỳ ngắn mạch tức thời nào dễ dàng làm hỏng IC. Có thể được thực hiện như sau để ngăn chặn bút đo trượt: Lấy một phần của lõi van xe đạp được đặt trên đầu bút đo và ra khỏi đầu bút của đồng hồ về 0.
.
(5) Điện áp pin IC sẽ bị ảnh hưởng bởi các thành phần ngoại vi. Khi các thành phần ngoại vi rò rỉ, ngắn mạch, mạch mở hoặc giá trị thay đổi hoặc mạch ngoại vi được kết nối với một điện áp có điện trở thay đổi, thì cánh tay trượt điện áp ở một vị trí khác, sẽ làm cho điện áp pin thay đổi.
(6) Nếu điện áp pin IC là bình thường, IC thường được coi là bình thường; Nếu phần IC của điện áp pin là bất thường, nó sẽ bắt đầu từ độ lệch lớn nhất so với giá trị bình thường, hãy kiểm tra các thành phần ngoại vi không có lỗi, nếu không có lỗi, IC có thể bị hỏng.
. Nếu bạn thấy rằng điện áp pin không nên thay đổi thay vì thay đổi lớn, kích thước của tín hiệu và các thành phần có thể điều chỉnh với các vị trí và thay đổi khác nhau thay vì thay đổi, bạn có thể xác định thiệt hại IC.
.

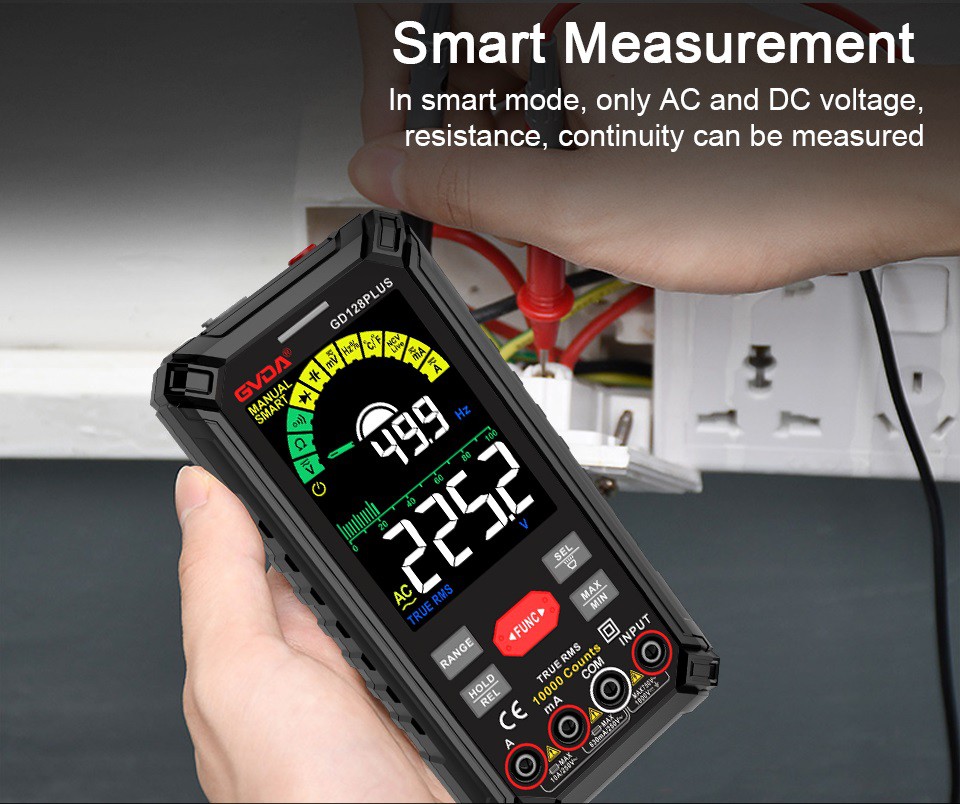

3. Phương pháp đo điện áp hoạt động AC
Để nắm bắt các thay đổi trong tín hiệu IC AC, bạn có thể sử dụng đồng hồ vạn năng có giắc cắm DB để xấp xỉ đo điện áp vận hành IC AC. Phát hiện đồng hồ vạn năng được đặt trong khối điện áp AC, bút dương được chèn vào giắc db; Đối với đồng hồ không có giắc cắm db, nhu cầu về bút dương tính với một {{0}}. 1 ~ 0,5μf tụ cách ly. Phương pháp áp dụng cho ICS với tần số hoạt động tương đối thấp, chẳng hạn như giai đoạn khuếch đại video của tivi, mạch quét trường, v.v. Do tần số vốn có của các mạch này là khác nhau, các dạng sóng khác nhau, do đó dữ liệu đo được gần đúng và chỉ có thể được sử dụng để tham khảo.
4. Tổng phương pháp đo lường hiện tại
Phương pháp này là phát hiện tổng dòng điện của nguồn điện IC vào dòng, để xác định IC là phương thức tốt hoặc xấu. Vì phần lớn khớp nối trực tiếp nội bộ của IC, thiệt hại IC (như sự cố mối nối PN hoặc mạch mở) sẽ gây ra bão hòa và giới hạn giai đoạn trở lại, do đó tổng số thay đổi. Vì vậy, bằng cách đo tổng phương thức hiện tại có thể xác định IC tốt hay xấu. Cũng có thể được sử dụng để đo mức giảm điện áp của điện trở trong đường dẫn nguồn, sử dụng định luật của OHM để tính tổng giá trị hiện tại.
