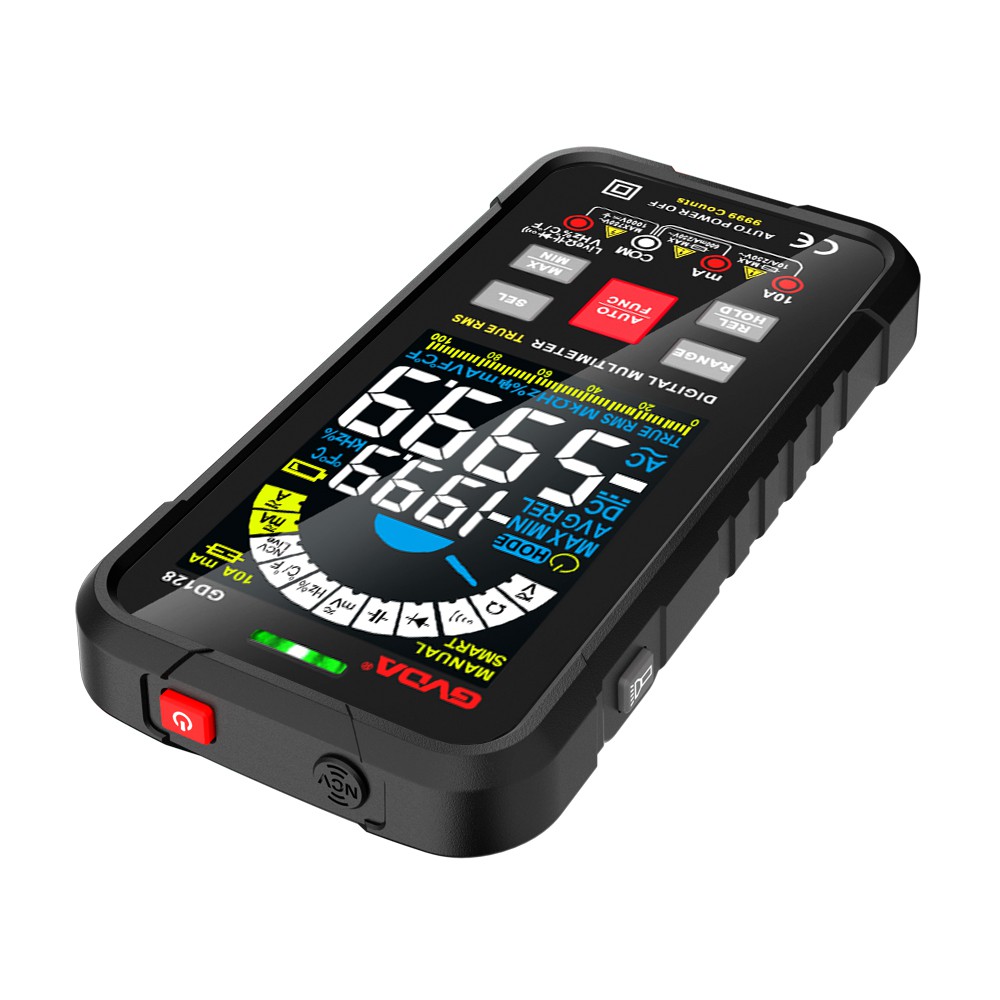

Cách Tìm Lỗi Mạch Điều Khiển Điện Bằng Đồng Hồ Vạn Năng
Có nhiều cách để đồng hồ vạn năng đo xem mạch có được kết nối hay không và nó tương đối đơn giản. Hai phương pháp sau đây là phổ biến nhất để đồng hồ vạn năng đo xem mạch có được kết nối hay không. Để giải thích rõ ràng và trực quan hơn về đồng hồ vạn năng đo mạch.
Nếu đo được độ bật tắt của vòng điều khiển trong hình trên, tức là độ bật tắt của mạch giữa đường 1 và đường 9:
Đầu tiên, phương pháp đo điện áp.
Đầu tiên, bật nguồn mạch điều khiển và điều chỉnh công tắc bánh răng của đồng hồ vạn năng về dải điện áp xoay chiều 750V. Theo sơ đồ mạch, một bút thử của đồng hồ vạn năng được giữ ở vạch 9, bút thử còn lại đo 8-7-6-5-4- Dòng 3, khi chưa đóng công tắc, hai dây thử cùng pha, và điện áp là 0V. Khi đo dòng 2-1, hai dây thử lệch pha và điện áp khoảng 380V. Đây là trạng thái bình thường của mạch. , giá trị điện áp của đường dây nào và điểm nào không khớp với sơ đồ nguyên lý mạch thì trong đa số trường hợp, điểm nào có giá trị điện áp sai chính là điểm sự cố!
Thứ hai, phương pháp đo điện trở.
Trước hết, cần cắt nguồn điện của mạch, kiểm tra điện và sau khi xác nhận rằng không có điện, hãy điều chỉnh công tắc bánh răng của đồng hồ vạn năng thành còi hoặc bánh răng điện trở và đặt hai bút của đồng hồ vạn năng. đồng hồ vạn năng lần lượt trên dòng 1 và dòng 9: trong các trường hợp bình thường, lần lượt nhấn nút SB1 hoặc SB2 hoặc nhấn trực tiếp hai lò xo công tắc tơ AC theo cách thủ công (nghĩa là đóng điểm thường mở của KM1 hoặc KM2 theo cách thủ công), lúc này { {6}} được bật, mạch được kết nối và đồng hồ vạn năng sẽ có điện trở cuộn dây Tương ứng. Nếu không có giá trị điện trở chứng tỏ mạch bị tắc. Cần phải đo và phân tích từng điểm bật tắt theo sơ đồ mạch. Phương pháp đo tương tự như điện áp.
Ba, phương pháp đo điện trở và phương pháp đo điện áp của đồng hồ vạn năng là hai phương pháp được sử dụng nhiều nhất trong khắc phục sự cố mạch. Có thể nói, mỗi loại đều có những ưu điểm và tiện ích riêng. Điều quan trọng là cái nào bạn sử dụng theo thói quen. Sử dụng phương pháp mà bạn quen thuộc nhất với sự trợ giúp của đồng hồ vạn năng để đo.
Cách Tìm Lỗi Mạch Điều Khiển Điện Bằng Đồng Hồ Vạn Năng
Nói chung có phương pháp điện áp và phương pháp điện trở để tìm lỗi đường dây. Phương pháp điện áp là sử dụng điện áp để phát hiện điểm lỗi và phương pháp điện trở là sử dụng điện trở để tìm lỗi. Họ có lợi thế riêng của họ. Nếu bạn không quen thuộc với mạch điện, chúng tôi khuyên bạn nên sử dụng phương pháp điện trở để phán đoán lỗi, cách này tương đối an toàn.
Trước khi đo dây điều khiển, hãy ngắt cầu chì/nguồn điện của dây điều khiển để tách dây điều khiển khỏi dây chính. Mục đích của việc này là tránh nhiễu từ đường dây chính khi đo đường dây điều khiển.
Sau đó, đặt một dây dẫn thử nghiệm vào số bắt đầu lẻ của vòng điều khiển (chẳng hạn như 101) và dây dẫn thử nghiệm kia vào số bắt đầu chẵn của vòng điều khiển (chẳng hạn như 102) và điện trở giữa chúng phải là vô hạn. Sau đó nhấn nút chuyển đổi SB2, khi đó cần có một điện trở nhất định (điện trở bằng điện trở của cuộn dây). Nếu giá trị điện trở vẫn là vô hạn, điều đó có nghĩa là không có thông tin liên lạc giữa hai dây dẫn thử nghiệm và một nơi nào đó bị hỏng, sau đó tiếp tục tìm kiếm.
Nếu không kịp bấm nút, chúng ta có thể dùng dây ngắn hoặc các vật kim loại khác để làm ngắn mạch nút, sau đó tháo ra sau khi thử.
Sau đó, chúng tôi nhấn nút một lần nữa và đo điện trở giữa cực tiếp theo của cực bắt đầu (103) và số bắt đầu chẵn (102). Nếu có một giá trị điện trở nhất định, có nghĩa là có một mạch hở trong khoảng từ 101 đến 103. Nếu giá trị điện trở vẫn là vô hạn, nghĩa là vẫn có một mạch hở ở đâu đó trong khoảng từ 103 đến 102, sau đó tiếp tục tìm kiếm.
Do quy tắc đánh số xác định rằng phần định trị là số lẻ và số chẵn là hai đường phân cực khác nhau, nên chúng tôi đo các cực kết thúc bằng số lẻ và các cực kết thúc bằng số chẵn, và thường có một điện trở nhất định giữa chúng. (Tất nhiên, tiền đề là cùng một mạch điện)
