Tại sao nguồn điện điều chỉnh được sử dụng rộng rãi?
Có nhiều phương pháp phân loại cho nguồn điện được điều chỉnh. Theo loại nguồn điện đầu ra, chúng được chia thành nguồn điện điều chỉnh DC và nguồn điện điều chỉnh AC; theo phương thức kết nối giữa mạch ổn áp và tải, chúng được chia thành nguồn điện điều chỉnh nối tiếp và nguồn điện điều chỉnh song song; theo ống điều chỉnh Trạng thái làm việc được chia thành nguồn điện điều chỉnh tuyến tính và nguồn điện điều chỉnh chuyển mạch; Theo loại mạch, nó được chia thành nguồn điện điều chỉnh đơn giản và nguồn điện điều chỉnh loại phản hồi, v.v.

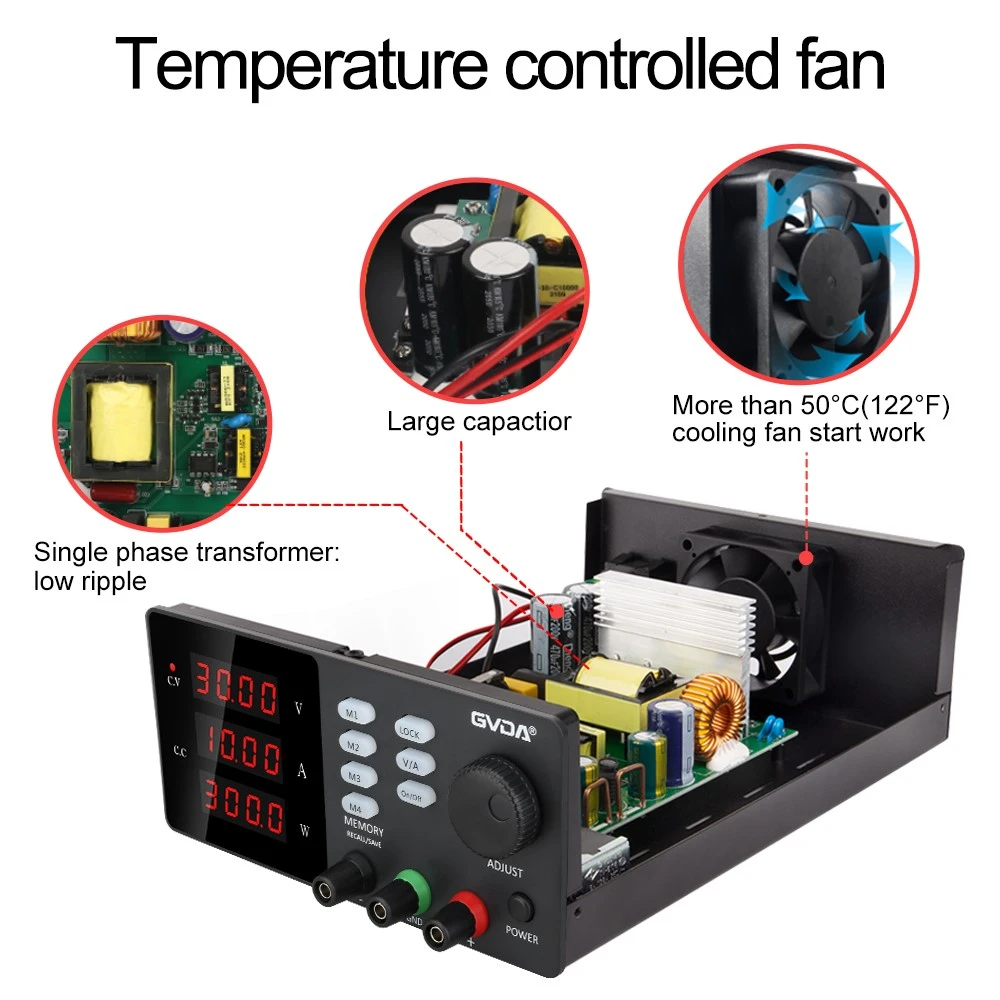

Ưu điểm và nhược điểm của việc chuyển đổi nguồn điện điều chỉnh
lợi thế:
So với "nguồn cung cấp điện được điều chỉnh theo quy định nối tiếp", "nguồn cung cấp điện được điều chỉnh theo kiểu chuyển mạch" hiệu quả hơn và tiết kiệm năng lượng hơn; có khả năng thích ứng mạnh mẽ với những thay đổi của nguồn điện chính; có phạm vi điều chỉnh rộng của điện áp đầu ra; một ống chuyển mạch có thể dễ dàng thu được nhiều bộ cấp điện áp. Nguồn cấp; kích thước nhỏ, trọng lượng nhẹ và nhiều ưu điểm khác nên được sử dụng rộng rãi.
(1) Tiêu thụ điện năng thấp và hiệu quả cao
(2) Kích thước nhỏ và trọng lượng nhẹ
(3) Phạm vi ổn định điện áp rộng
(4) Hiệu suất lọc được cải thiện đáng kể, giúp giảm đáng kể công suất và thể tích của tụ lọc.
(5) Hình thức mạch linh hoạt và đa dạng
Nguyên lý làm việc: Sau khi chỉnh lưu và lọc, điện áp DC được R1 cung cấp cho đế của ống điều chỉnh làm cho ống điều chỉnh bật. Khi V1 được bật, điện áp đi qua RP và R2 để bật V2, sau đó V3 cũng được bật. Lúc này, V1, Điện áp cực phát và cực thu của V2 và V3 không còn thay đổi (chức năng của nó hoàn toàn giống với ống ổn áp). Bằng cách điều chỉnh RP, có thể đạt được điện áp đầu ra ổn định. Tỷ số R1, RP, R2 và R3 xác định giá trị điện áp đầu ra của mạch này.
Sự khác biệt giữa nguồn điện điều chỉnh tuyến tính và nguồn điện chuyển mạch
Bộ nguồn chuyển mạch chuyển đổi DC thành các xung tần số cao, sau đó thực hiện chuyển đổi điện từ để đạt được chuyển đổi điện áp và ổn định điện áp. Một nguồn điện được điều chỉnh tuyến tính nối tiếp trực tiếp một bộ phận điều chỉnh có thể điều khiển để phân chia điện áp DC đầu vào nhằm đạt được chuyển đổi điện áp và ổn định điện áp. Về cơ bản, nó tương đương với việc mắc nối tiếp một biến trở.
Việc chuyển đổi nguồn điện được điều chỉnh có hiệu quả cao và có thể tăng hoặc giảm. Nguồn cung cấp điện được điều chỉnh tuyến tính chỉ có thể giảm điện áp và có hiệu suất thấp. Việc chuyển đổi nguồn điện được điều chỉnh sẽ tạo ra nhiễu tần số cao, trong khi nguồn điện được điều chỉnh tuyến tính không có nhiễu.
