Tại sao bộ lưu trữ dạng sóng đã lưu trữ các cài đặt? Việc lưu trữ các cài đặt có tác dụng gì?
Trước hết, sự khác biệt chính giữa hai loại này là không gian lưu trữ bị chiếm bởi bộ lưu trữ dạng sóng lớn hơn nhiều so với không gian lưu trữ cài đặt. Do đó, xét đến dung lượng bộ nhớ và chi phí, cả hai cần được lưu riêng. Thứ hai, cũng có sự khác biệt trong cách gọi giữa hai bên. Máy hiện sóng thu hồi dạng sóng ở trạng thái STOP. Trạng thái chạy đã lưu sẽ không bị thay đổi khi gọi lại cài đặt, thuận tiện cho việc quan sát trực tiếp dạng sóng.

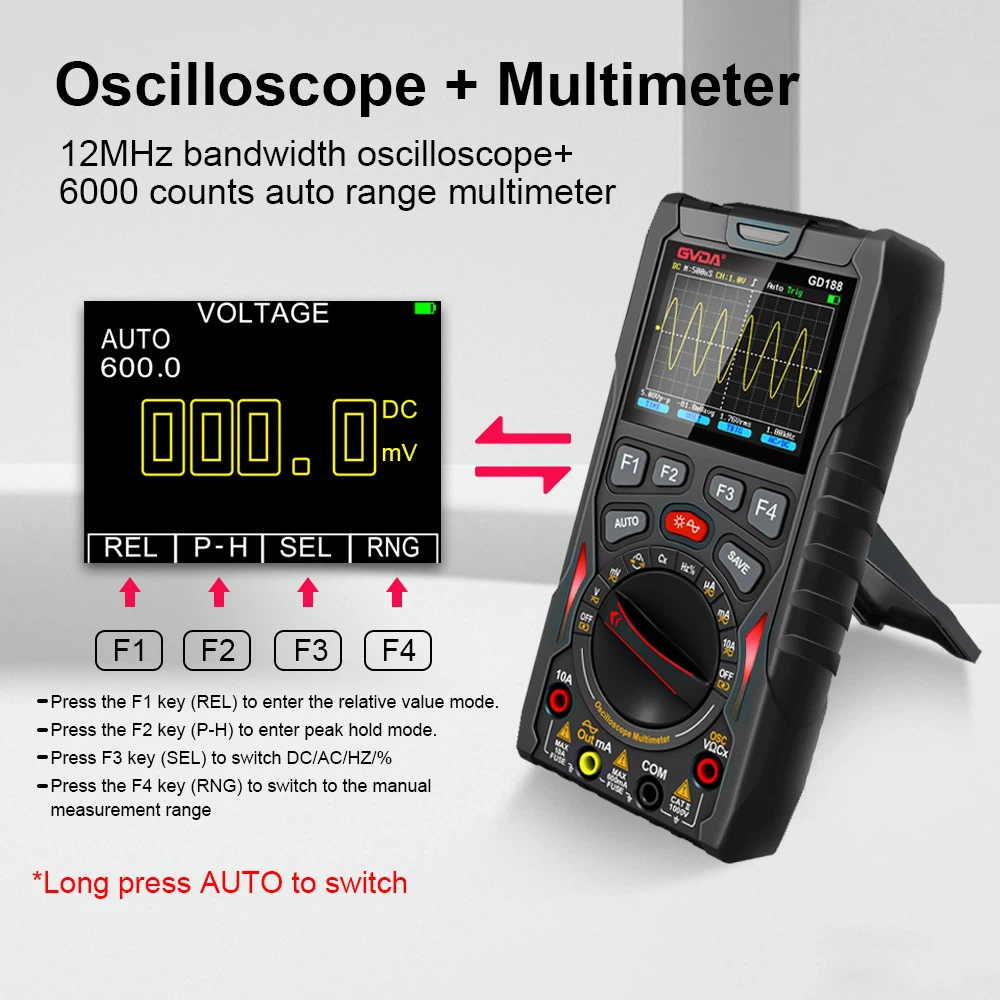

Mỗi máy hiện sóng có một dải tần số, chẳng hạn như 10M, 60M, 100M... Máy hiện sóng tôi đang sử dụng thường có tần số 60 MHz. Có thể hiểu rằng nó có thể đo được tới 60 MHz? Nhưng khi tôi dùng nó để đo sóng vuông 4,1943 MHz thì không đo được. Lý do là gì?
Trả lời: Máy hiện sóng băng thông 60 MHz không có nghĩa là nó có thể đo tốt tín hiệu 60 MHz. Theo định nghĩa về băng thông của máy hiện sóng, nếu bạn nhập sóng hình sin 60 MHz có giá trị cực đại là 1V vào máy hiện sóng băng thông 60 MHz, bạn sẽ thấy tín hiệu 0,707V trên máy hiện sóng (lỗi đo biên độ 30%). Nếu bạn đang kiểm tra sóng vuông, tiêu chuẩn tham khảo để chọn máy hiện sóng phải là thời gian tăng tín hiệu. Băng thông của máy hiện sóng=0,35/thời gian tăng tín hiệu × 3. Tại thời điểm này, sai số đo thời gian tăng của bạn là khoảng 5,4%.
Băng thông đầu dò của máy hiện sóng cũng rất quan trọng. Nếu băng thông hệ thống bao gồm đầu dò dao động và các phụ kiện mặt trước của nó rất thấp thì băng thông của máy hiện sóng sẽ giảm đi đáng kể. Nếu sử dụng đầu dò có băng thông 20 MHz thì băng thông tối đa có thể đạt được là 20 MHz. Nếu sử dụng dây kết nối ở đầu trước của đầu dò, hiệu suất của đầu dò sẽ giảm hơn nữa, nhưng sẽ không ảnh hưởng nhiều đến sóng vuông khoảng 4 MHz vì tốc độ không nhanh lắm.
Cũng đọc hướng dẫn sử dụng máy hiện sóng. Đối với một số máy hiện sóng 60 MHz, ở cài đặt 1:1, băng thông thực tế sẽ giảm mạnh xuống dưới 6 MHz. Đối với sóng vuông khoảng 4 MHz, sóng hài thứ ba là 12 MHz và sóng hài thứ năm là 20 MHz. , nếu băng thông giảm xuống 6 MHz, biên độ tín hiệu sẽ bị suy giảm rất nhiều. Ngay cả khi có thể nhìn thấy tín hiệu, nó chắc chắn không phải là sóng vuông mà là sóng hình sin có biên độ suy giảm.
