Sử dụng đồng hồ vạn năng để xác định bộ ghép quang
Bộ ghép quang có thể được xác định bằng đồng hồ vạn năng con trỏ. Tác giả lấy bộ ghép quang bốn chân PC817 làm ví dụ để minh họa phương pháp phân biệt của nó.
Bên trong bộ ghép quang, nó chứa một điốt phát sáng và một phototransistor.
1. Xác định các chân của điốt phát quang. Sử dụng đồng hồ vạn năng MF30 R×1kΩ để đo chiều dương và chiều âm của hai trong bốn chân bất kỳ. Nếu chỉ số của kim là vô hạn một lần, nhưng có giá trị điện trở khoảng 30kΩ sau khi đổi bút thử, thì bút thử màu đen được kết nối. Chân là cực dương của điốt phát sáng và chân được kết nối đến bút thử màu đỏ là cực âm của đi ốt phát quang.
2. Xác định cực thu và cực phát của phototransistor. Bóng bán dẫn cảm quang trong bộ ghép quang thường là loại NPN, có nhiều điểm tương đồng với bóng bán dẫn silicon loại NPN thông thường. Sử dụng khối R×10kΩ của đồng hồ vạn năng để đo hai feet còn lại của PC817. Nếu điện trở là vô hạn tại một thời điểm và có giá trị điện trở khoảng 250kΩ sau khi trao đổi dây dẫn thử nghiệm, thì chân được kết nối với dây dẫn thử nghiệm màu đen là bộ phát của phototransistor và chân được kết nối với dây dẫn thử nghiệm màu đỏ là bộ thu của phototransistor. .
Cho đến nay, cách sắp xếp chân của bộ ghép quang bốn chân PC817 đã được xác định hoàn toàn, như thể hiện trong hình đính kèm. Đối với cách sắp xếp chân của ống ghép quang nhiều chân, trước tiên phải xác định chân của tất cả các điốt phát quang, sau đó mới xác định chân của bóng bán dẫn quang tương ứng.
Kiểm tra nguồn biến áp bằng đồng hồ vạn năng
Chỉ sử dụng một đồng hồ vạn năng là không đủ. Bạn có thể tìm thấy một vài bóng đèn cho xe máy. Theo điện áp đầu ra của máy biến áp, kết nối các bóng đèn nối tiếp với đầu ra của máy biến áp. Khi điện áp giảm đáng kể, ngừng kết nối bóng đèn song song và ghi nhớ giá trị điện áp. Sau đó sử dụng đồng hồ vạn năng để đo giá trị hiện tại tại thời điểm này và ghi nhớ giá trị hiện tại. Giá trị điện áp × giá trị hiện tại=công suất định mức cơ bản
Ưu điểm và nhược điểm của đồng hồ vạn năng so với kỹ thuật số Cả đồng hồ vạn năng analog và kỹ thuật số đều có những ưu điểm và nhược điểm riêng.
Đồng hồ vạn năng con trỏ là một đồng hồ đo trung bình. Nó có một chỉ dẫn đọc trực quan và sống động.
(Giá trị đọc chung có liên quan mật thiết đến góc xoay của con trỏ nên rất trực quan).

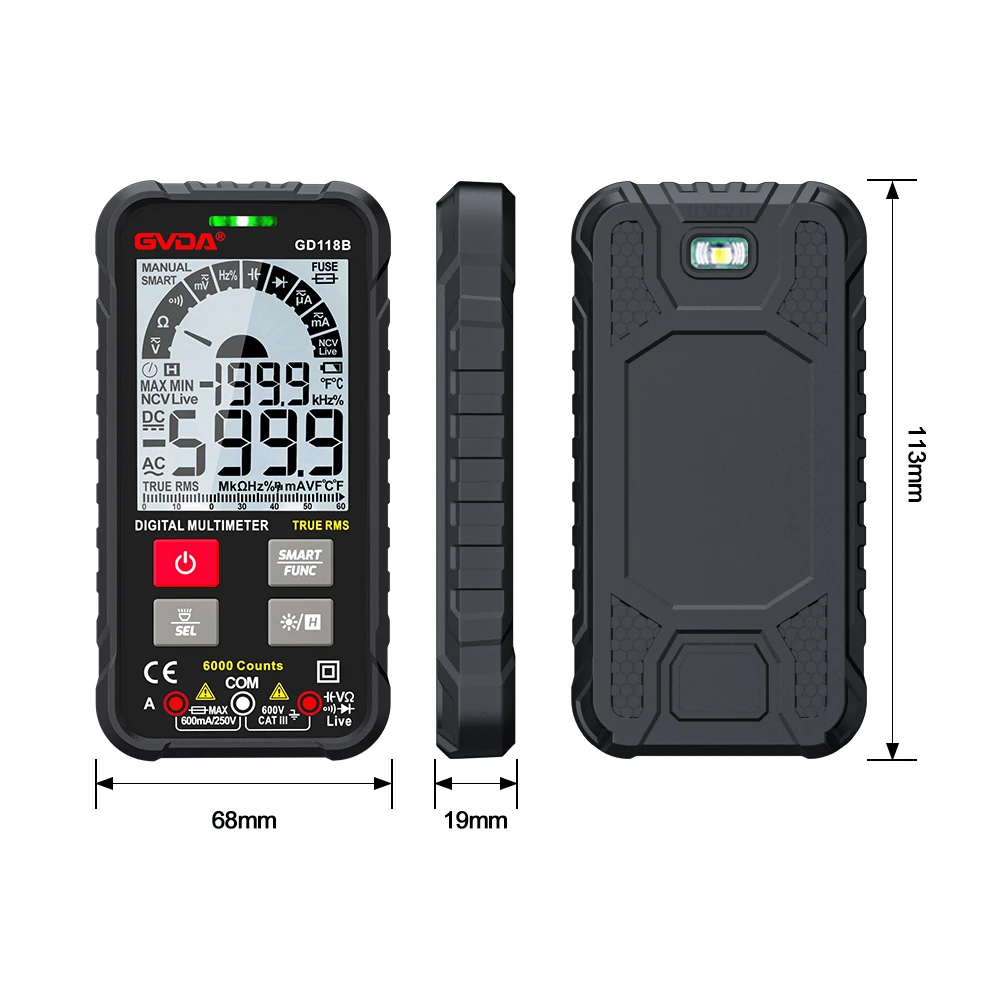

Đồng hồ vạn năng kỹ thuật số là một công cụ lấy mẫu tức thời. Phải mất một mẫu 0,3 giây để hiển thị kết quả đo. Đôi khi kết quả của mỗi lần lấy mẫu rất giống nhau, không hoàn toàn giống nhau. Điều này không thuận tiện như kiểu con trỏ để đọc kết quả.
Nói chung, đồng hồ vạn năng con trỏ không có bộ khuếch đại bên trong. Do đó, điện trở trong nhỏ. Ví dụ: loại MF-10 có độ nhạy điện áp DC là 100 kΩ/VV
Do sử dụng bên trong mạch khuếch đại hoạt động trong đồng hồ vạn năng kỹ thuật số, điện trở bên trong có thể rất lớn. Nó thường là 1M ohms hoặc cao hơn. (Nghĩa là có thể thu được độ nhạy cao hơn). Điều này làm cho tác động lên mạch được kiểm tra có thể nhỏ hơn. Đo lường Độ chính xác cao hơn.
Do điện trở trong của đồng hồ vạn năng con trỏ nhỏ và việc sử dụng các thành phần rời rạc để tạo thành mạch phân chia điện áp và song song, các đặc tính tần số không đồng đều (so với loại kỹ thuật số). Các đặc tính tần số của đồng hồ vạn năng con trỏ tương đối tốt hơn.
Cấu trúc bên trong của đồng hồ vạn năng con trỏ rất đơn giản, vì vậy chi phí thấp, chức năng ít hơn, bảo trì đơn giản và khả năng quá dòng và quá áp rất mạnh.
Một loạt các mạch dao động, khuếch đại, phân chia tần số, bảo vệ và các mạch khác được sử dụng bên trong đồng hồ vạn năng kỹ thuật số, vì vậy nó có nhiều chức năng, chẳng hạn như đo nhiệt độ, tần số (ở dải thấp hơn), điện dung, độ tự cảm hoặc như một bộ tạo tín hiệu, vân vân.
Do cấu tạo bên trong phần lớn là mạch tích hợp nên khả năng quá tải kém. (Tuy nhiên, một số loại có thể tự động sang số, tự động bảo vệ, v.v. nhưng việc sử dụng phức tạp hơn). Sau khi hư hỏng, nó thường không dễ sửa chữa.
Điện áp đầu ra của đồng hồ vạn năng kỹ thuật số thấp (thường không quá 1 volt). Thật bất tiện khi kiểm tra một số thành phần có đặc tính điện áp đặc biệt (chẳng hạn như thyristor, điốt phát quang, v.v.)
