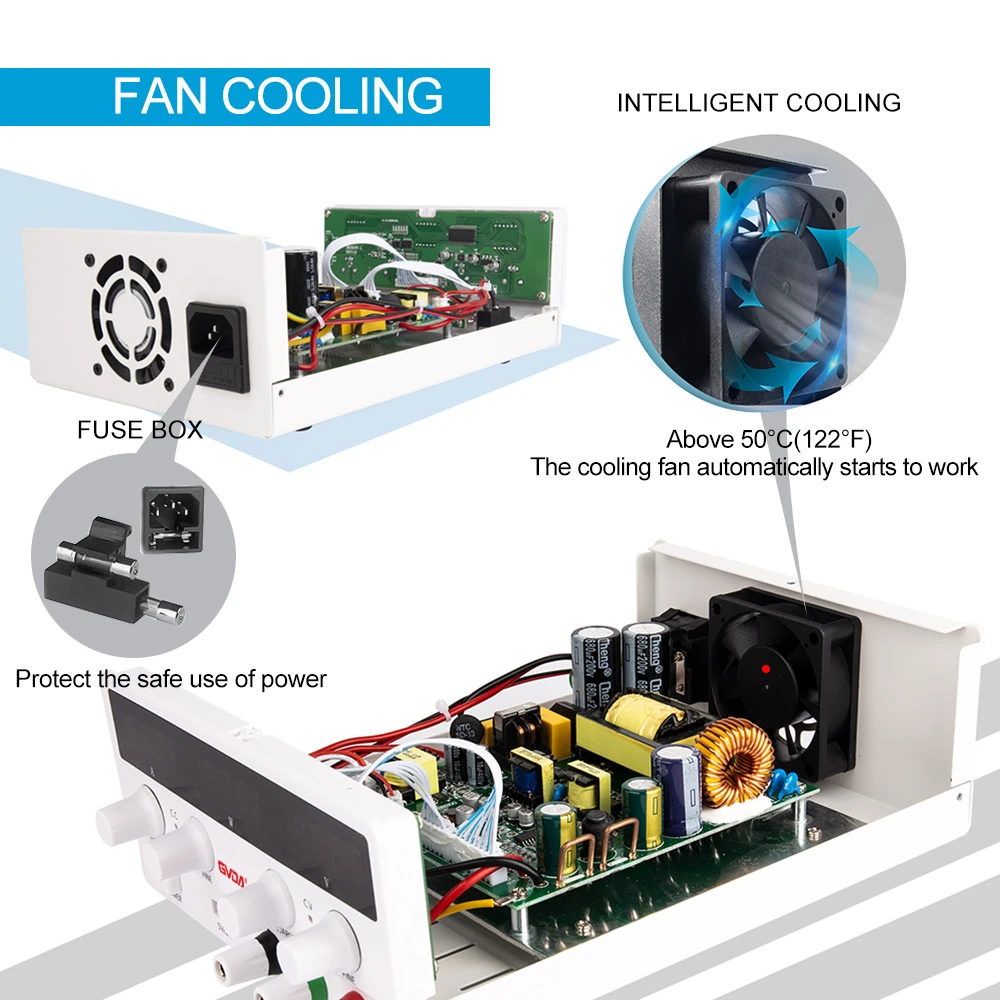

Giải pháp cho khả năng tương thích điện từ của nguồn điện ổn định
Từ góc độ ba yếu tố tương thích điện từ, để giải quyết vấn đề tương thích điện từ của nguồn điện chuyển mạch, chúng ta có thể bắt đầu từ ba khía cạnh: thứ nhất, giảm tín hiệu nhiễu do nguồn nhiễu tạo ra; thứ hai, cắt đứt đường truyền của tín hiệu nhiễu; thứ ba, Tăng cường khả năng chống quấy rối của cơ thể bị quấy rối. Khi giải quyết khả năng tương thích bên trong của nguồn điện chuyển mạch, ba phương pháp trên có thể được sử dụng một cách toàn diện, dựa trên tỷ lệ chi phí-lợi ích và tính dễ thực hiện. Do đó, các nhiễu loạn bên ngoài được tạo ra bằng cách chuyển đổi nguồn điện, chẳng hạn như dòng điện hài trên đường dây điện, nhiễu dẫn truyền trên đường dây điện và nhiễu loạn bức xạ trường điện từ, chỉ có thể được giải quyết bằng cách giảm nguồn nhiễu. Một mặt, nó có thể nâng cao thiết kế mạch lọc đầu vào / đầu ra, cải thiện hiệu suất của mạch APFC, giảm điện áp và tốc độ thay đổi dòng điện của ống chuyển mạch, bộ chỉnh lưu và diode tự do, đồng thời áp dụng các cấu trúc liên kết mạch chuyển mạch mềm khác nhau và phương pháp kiểm soát, v.v.; mặt khác, tăng cường hiệu quả che chắn của vỏ, cải thiện khe hở rò rỉ của vỏ và thực hiện xử lý nối đất tốt. Đối với khả năng chống nhiễu từ bên ngoài (chẳng hạn như xung điện và sét đánh), cần tối ưu hóa khả năng chống sét của các cổng đầu vào AC và đầu ra DC. Thông thường, đối với dạng sóng sét kết hợp điện áp hở mạch 1,2/50μs và dòng điện ngắn mạch 8/20μs, do năng lượng nhỏ nên thường được giải quyết bằng cách kết hợp các biến trở oxit kẽm và ống điện vuông khí. Để phóng tĩnh điện, thông thường trong mạch tín hiệu nhỏ của cổng giao tiếp và cổng điều khiển, hãy sử dụng ống TVS và thiết bị bảo vệ nối đất tương ứng, tăng khoảng cách điện giữa mạch tín hiệu nhỏ và khung máy, v.v. để giải quyết hoặc lựa chọn các thiết bị có khả năng chống tĩnh điện. nhiễu loạn tĩnh điện. Tín hiệu nhất thời nhanh chứa phổ tần số rộng và dễ dàng truyền vào mạch điều khiển ở dạng chế độ chung. Phương pháp tương tự như chống tĩnh điện được sử dụng để giảm điện dung phân tán của điện cảm chế độ chung và tăng cường lọc tín hiệu chế độ chung của mạch đầu vào (cộng với tụ điện chế độ chung hoặc lõi ferit suy hao chèn, v.v.) để cải thiện khả năng miễn dịch của hệ thống.
Để giảm nhiễu bên trong của nguồn điện chuyển mạch, nhận ra khả năng tương thích điện từ của chính nó và cải thiện độ ổn định và độ tin cậy của nguồn điện chuyển mạch, chúng ta nên bắt đầu từ các khía cạnh sau: ①Chú ý đến việc phân vùng chính xác của mạch kỹ thuật số và PCB nối dây của mạch mô-đun; ②Mạch kỹ thuật số và tách nguồn điện mạch tương tự; ③Nối đất một điểm của mạch kỹ thuật số và mạch tương tự, nối đất một điểm của mạch dòng điện cao và mạch dòng điện thấp, đặc biệt là mạch lấy mẫu dòng điện và điện áp, để giảm nhiễu loạn điện trở chung, giảm tác động của vòng nối đất và chú ý khi nối dây Khoảng cách giữa các đường liền kề và tính chất của tín hiệu có thể tránh nhiễu xuyên âm, giảm diện tích bao quanh bởi mạch chỉnh lưu đầu ra, mạch diode tự do và mạch lọc nhánh, giảm rò rỉ của máy biến áp và điện dung phân bố của cuộn cảm bộ lọc và sử dụng tụ lọc tần số cộng hưởng cao, v.v.
