Nguyên lý đo dòng điện bằng ampe kìm và ampe kìm dòng điện
Trong công việc hàng ngày, đối với hầu hết các kỹ sư, đồng hồ vạn năng được sử dụng để đo các tín hiệu điện như điện áp, dòng điện thấp, điện trở. Tuy nhiên, khi kiểm tra dòng điện cao, ampe kế dạng kẹp thường được ưa chuộng hơn. Đồng hồ đo kẹp là một công cụ quan trọng như đồng hồ vạn năng trong tâm trí của các kỹ sư.
Nguyên lý của ampe kế kẹp
Đồng hồ đo kẹp có thể được chia thành đồng hồ đo kẹp AC đơn và đồng hồ đo kẹp AC/DC, và nguyên lý của chúng là khác nhau.
Kẹp dòng điện chéo đơn: Đầu kẹp sử dụng máy biến dòng điện từ. Thông qua một cuộn dây có tỷ số vòng dây nhất định, dòng điện xoay chiều có thể tạo ra cảm ứng điện từ trong cuộn dây đầu kẹp, thu được dòng điện tỷ lệ thuận với dòng điện xoay chiều. Sau đó, thông qua chuyển đổi, tín hiệu điện được chuyển đổi thành tín hiệu số.

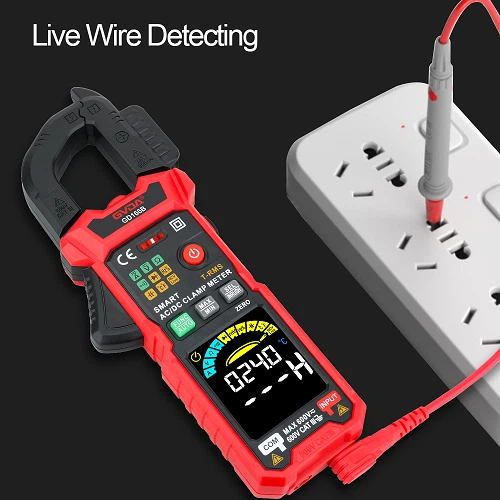

Đồng hồ kẹp AC/DC: Đầu kẹp sử dụng kẹp dòng điện hoạt động Hall. Các thành phần hoạt động không chỉ có thể tạo ra trường điện từ của dòng điện xoay chiều mà còn chuyển đổi tín hiệu từ trường thành tín hiệu điện, tạo ra tín hiệu điện áp tỷ lệ với dòng điện đo được. Bằng cách dựa vào các phần tử Hall để đo lường và khuếch đại, tín hiệu dòng điện một chiều có thể được kiểm tra.
Như đã biết, đồng hồ vạn năng chỉ có thể đo dòng điện nhỏ (thường trong vòng 10A và 20A có thể tồn tại trong vài giây) và cần ngắt kết nối mạch đã thử nghiệm và nối đồng hồ vạn năng nối tiếp với mạch. Không có ampe kìm nào để đo dòng điện một cách thuận tiện và hiệu quả. Nhiều khu công nghiệp sử dụng kết hợp kẹp đo dòng điện và đồng hồ vạn năng để kiểm tra dòng điện cao, tối đa hóa giá trị của đồng hồ vạn năng.
Khi sử dụng kết hợp một ampe kìm AC, ampe kìm AC/DC và đồng hồ vạn năng, sẽ có sự khác biệt trong hoạt động
Thận trọng khi sử dụng kết hợp đồng hồ kẹp AC đơn và đồng hồ vạn năng: Vì tín hiệu đầu ra của đồng hồ kẹp AC đơn thường được chuyển đổi từ mA thành A, nên cần phải đặt đồng hồ vạn năng ở vị trí milliampere mA.
Các lưu ý khi kết hợp đồng hồ kẹp AC/DC và đồng hồ vạn năng: Tín hiệu đầu ra của đồng hồ kẹp AC/DC thường được chuyển đổi từ mV sang A, do đó cần đặt đồng hồ vạn năng ở vị trí mV.
