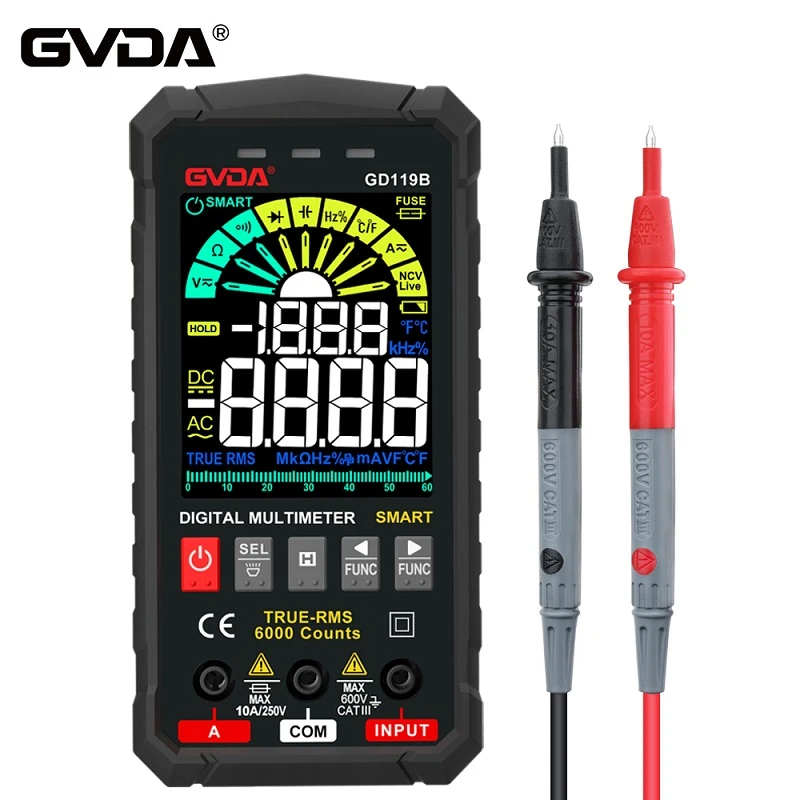

Các bước đo ngắn mạch bằng đồng hồ vạn năng
Đoản mạch là kết nối bất thường trong mạch khiến dòng điện chạy trực tiếp từ cực dương sang cực âm, bỏ qua các điện trở hoặc tải thông thường, dẫn đến dòng điện quá mức và gây ra lỗi trong mạch hoặc thiết bị. Đồng hồ vạn năng có thể được sử dụng để phát hiện đoản mạch trong mạch điện.
1. Chuẩn bị: Trước khi tiến hành đo ngắn mạch cũng cần tắt công tắc nguồn và ngắt kết nối mọi thiết bị, nguồn điện liên quan đến mạch điện.
2. Chuẩn bị dây đo: Đảm bảo các dây đo của đồng hồ vạn năng ở tình trạng bình thường, được kết nối tốt và không bị đứt, hư hỏng.
3. Kết nối mạch: Kết nối dây đo màu đỏ với cực dương hoặc vị trí tương ứng của cáp của mạch được kiểm tra và kết nối dây đo màu đen với cực âm hoặc vị trí tương ứng của cáp của mạch được kiểm tra.
4. Chọn chế độ đo: Đặt đồng hồ vạn năng ở chế độ đo điện trở DC, thường được đánh dấu là Ω.
5. Đo lường: Đo giữa hai đầu mạch được kiểm tra. Đầu tiên, tách các dây dẫn đo ra khỏi các điểm tiếp xúc của mạch điện và đảm bảo rằng các bộ phận kim loại sạch không có tạp chất hoặc khe hở. Sau đó, chạm nhẹ vào một đầu của mạch bằng dây đo màu đỏ và đầu kia của mạch bằng dây đo màu đen. Quan sát màn hình hiển thị của đồng hồ vạn năng, giá trị ghi được là giá trị điện trở của mạch đang thử.
6. Kết quả phân tích: Dựa trên kết quả đo thu được, xác định xem có vấn đề ngắn mạch hay không. Nói chung, nếu giá trị điện trở gần bằng hoặc gần như bằng 0, điều đó cho thấy có hiện tượng đoản mạch và cần kiểm tra và sửa chữa mạch điện.
7. Tắt mạch và sao lưu dữ liệu: Sau khi hoàn thành kiểm tra đoản mạch, hãy tắt công tắc nguồn, ngắt kết nối mọi thiết bị hoặc nguồn điện liên quan đến mạch và sao lưu dữ liệu đo để phân tích trong tương lai.
