Các phương pháp đơn giản để kiểm tra biến tần bằng đồng hồ vạn năng
Bộ biến tần là thiết bị điều chỉnh tần số hoạt động của động cơ để điều khiển truyền thông. Với sự phổ biến của công nghiệp hóa, bộ biến tần ngày càng được ứng dụng rộng rãi trong các lĩnh vực hiện đại. Bài viết này sẽ giới thiệu cách sử dụng nó để đo chất lượng của bộ biến tần.

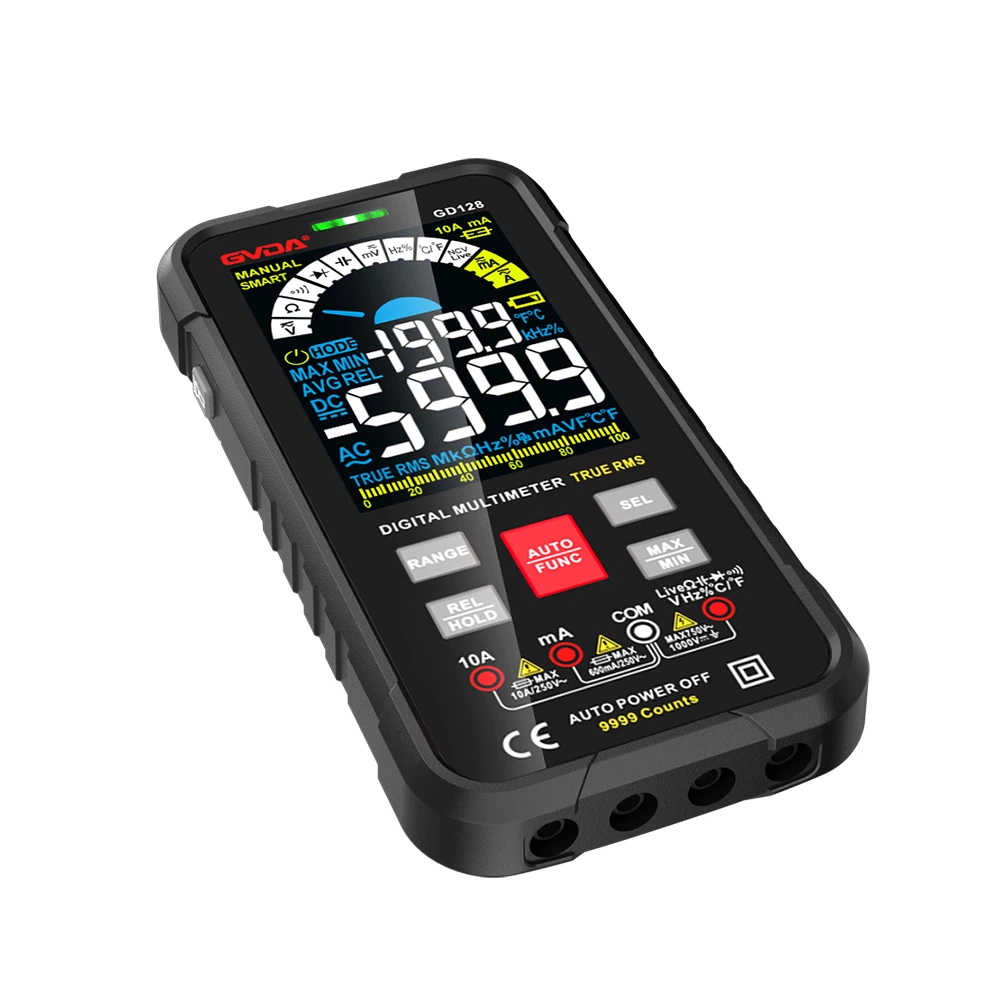

Cần lưu ý vì lý do an toàn cá nhân, máy phải được tắt nguồn và các đường nguồn đầu vào R, S, T và các đường ra U, V, W của bộ biến tần phải được tháo ra trước khi vận hành! Đầu tiên, đặt đồng hồ vạn năng ở vị trí "ống cấp hai", sau đó sử dụng đầu dò màu đỏ và đen của đồng hồ vạn năng để kiểm tra theo các bước sau:
Đầu dò màu đen tiếp xúc với cực âm P (+) của bus DC và đầu dò màu đỏ tiếp xúc với R, S và T theo thứ tự, ghi lại giá trị hiển thị trên đồng hồ vạn năng. Sau đó chạm đầu dò màu đỏ vào N (-) và chạm đầu dò màu đen vào R, S và T theo thứ tự, ghi lại giá trị hiển thị của đồng hồ vạn năng. Nếu sáu giá trị được hiển thị về cơ bản là cân bằng, điều đó cho thấy rằng không có vấn đề gì với bộ chỉnh lưu hoặc điện trở khởi động mềm của bộ biến tần. Ngược lại, nếu mô-đun chỉnh lưu hoặc điện trở khởi động mềm ở vị trí tương ứng bị hỏng thì hiện tượng là: không hiển thị.
Đầu dò màu đỏ tiếp xúc với cực âm P (+) của bus DC và đầu dò màu đen tiếp xúc theo thứ tự U, V và W, ghi lại giá trị hiển thị trên đồng hồ vạn năng. Sau đó chạm đầu dò màu đen vào N (-) và đầu dò màu đỏ theo thứ tự U, V và W và ghi lại giá trị hiển thị của đồng hồ vạn năng. Nếu sáu giá trị được hiển thị về cơ bản là cân bằng, điều đó cho thấy rằng không có vấn đề gì với mô-đun biến tần IGBT của bộ biến tần. Ngược lại, nếu mô-đun biến tần IGBT ở vị trí tương ứng bị hỏng thì hiện tượng là: không có đầu ra hoặc báo lỗi.
Sử dụng bộ chuyển đổi tần số để điều khiển động cơ không đồng bộ có công suất phù hợp tại chỗ để-hoạt động không tải, điều chỉnh tần số f từ 50Hz xuống tần số thấp nhất.
Trong quá trình này, hãy sử dụng ampe kế để phát hiện dòng điện không tải của động cơ. Nếu dòng không-tải vẫn ổn định trong quá trình giảm tần số và về cơ bản có thể không thay đổi thì đó là một bộ biến tần tốt.
Tần số tối thiểu có thể được tính như sau: (tốc độ đồng bộ - tốc độ định mức) x cặp cực p 60. Ví dụ, động cơ 4 cực có công suất
tốc độ định mức là 1470 vòng quay mỗi phút và tần số tối thiểu là (1500-1470) × 2 ÷ 60=1Hz.
Nhận dạng trạng thái rắn AC và DC: Thông thường, các đầu vào và đầu ra của vỏ rơle trạng thái rắn-DC được đánh dấu bằng ký hiệu "+" và "-" đồng thời được gắn nhãn bằng các từ "Đầu vào Dc" và "đầu ra DC". Tuy nhiên, rơle trạng thái rắn{4}}giao tiếp chỉ có thể được đánh dấu bằng ký hiệu "+" và "-" ở đầu vào và không có sự phân biệt giữa dương và âm ở đầu ra.
Phân biệt giữa các cực đầu vào và đầu ra: Đối với rơ-le trạng thái rắn{0}}không được đánh dấu, phạm vi R × 10k của đồng hồ vạn năng được sử dụng để phân biệt giữa các đầu cuối đầu vào và đầu ra bằng cách đo riêng biệt các giá trị điện trở thuận và ngược của từng chân. Khi điện trở thuận của hai chân nhỏ và điện trở ngược là vô hạn thì hai chân này là cực đầu vào và hai chân còn lại là cực đầu ra. Trong phép đo có giá trị điện trở nhỏ hơn, đầu dò màu đen được kết nối với cực đầu vào dương và đầu dò màu đỏ được kết nối với cực đầu vào âm.
Nếu điện trở thuận và điện trở nghịch của hai chân đều bằng 0 thì điều đó cho thấy rơ-le trạng thái rắn-đã bị hỏng và hỏng. Nếu giá trị điện trở thuận và ngược của từng chân của rơ-le trạng thái rắn-được đo là vô hạn thì điều đó cho thấy rằng rơ-le trạng thái rắn-đã bị mở và bị hỏng.
Cầu chỉnh lưu điển hình bao gồm sáu điốt (cầu đầy đủ ba pha, cầu đầy đủ một chiều), với đặc tính dẫn điện theo hướng thuận và chặn theo hướng ngược lại. Tính nhất quán của điện trở thuận và ngược của bốn điốt phải được duy trì trong quá trình thử nghiệm.
Phạm vi của mô-đun biến tần lớn hơn, bao gồm một mảng bóng bán dẫn cơ sở kép và các thành phần khác (mỗi loại biến tần sử dụng các trình điều khiển khác nhau), đồng thời việc phát hiện cũng nhằm kiểm tra tính nhất quán của điện trở dương và âm ba pha.
