Chế độ chuyển đổi nguồn điện Chế độ điều khiển phản hồi PLC

Dec 02, 2023

Chế độ chuyển đổi nguồn điện Chế độ điều khiển phản hồi PLC



Nguyên lý làm việc cơ bản của ổn định điện áp chuyển mạch hoặc nguồn điện ổn định dòng điện là khi điện áp đầu vào thay đổi, các thông số bên trong thay đổi và tải bên ngoài thay đổi, mạch điều khiển sẽ thực hiện phản hồi vòng kín thông qua sự chênh lệch giữa tín hiệu điều khiển và tham chiếu. tín hiệu điều chỉnh thiết bị chuyển mạch của mạch chính. Độ rộng xung bật giúp ổn định tín hiệu được điều khiển như điện áp đầu ra hoặc dòng điện của nguồn điện chuyển mạch.


Nguyên tắc cơ bản của việc chuyển đổi nguồn điện pWM
Tần số chuyển mạch của pWM thường không đổi và các tín hiệu lấy mẫu điều khiển bao gồm: điện áp đầu ra, điện áp đầu vào, dòng điện đầu ra, điện áp cuộn cảm đầu ra và dòng điện cực đại của thiết bị chuyển mạch. Các tín hiệu này có thể tạo thành hệ thống phản hồi một vòng, hai vòng hoặc nhiều vòng để đạt được sự ổn định điện áp, dòng điện ổn định và công suất không đổi. Đồng thời, có thể đạt được một số chức năng bảo vệ quá dòng đi kèm, từ hóa chống sai lệch, chia sẻ dòng điện và các chức năng khác. Hiện tại có năm chế độ điều khiển phản hồi pWM chính.


Chuyển đổi chế độ điều khiển phản hồi pWM nguồn điện
Nói chung, mạch chính chuyển tiếp có thể được đơn giản hóa bằng bộ điều chỉnh Buck như trong Hình 1 và Ug đại diện cho tín hiệu điều khiển đầu ra pWM của mạch điều khiển. Tùy thuộc vào việc lựa chọn các chế độ điều khiển phản hồi pWM khác nhau, điện áp đầu vào Uin, điện áp đầu ra Uout, dòng điện của thiết bị chuyển mạch (xuất phát từ điểm b) và dòng điện cảm ứng (xuất phát từ điểm c hoặc điểm d) trong mạch đều có thể được sử dụng làm lấy mẫu tín hiệu điều khiển Khi điện áp đầu ra Uout được sử dụng làm tín hiệu lấy mẫu điều khiển, nó thường được xử lý bằng mạch như trong Hình 2 để thu được tín hiệu điện áp Ue, sau đó được xử lý hoặc gửi trực tiếp đến bộ điều khiển pWM. Bộ khuếch đại hoạt động điện áp (e/a) trong Hình 2 có ba chức năng: ① Khuếch đại và phản hồi sự khác biệt giữa điện áp đầu ra và điện áp cho trước Uref để đảm bảo độ chính xác ổn định điện áp ở trạng thái ổn định. Mức tăng khuếch đại DC của op amp này về mặt lý thuyết là vô hạn, nhưng thực tế là mức tăng khuếch đại vòng hở của op amp. ② Chuyển đổi tín hiệu điện áp DC có thành phần nhiễu chuyển mạch dải rộng hơn ở đầu ra của mạch chính công tắc thành tín hiệu điều khiển phản hồi DC (Ue) tương đối "sạch" với biên độ nhất định, giữ lại thành phần tần số thấp DC và làm suy giảm thành phần tần số cao AC. Do nhiễu chuyển mạch có tần số cao hơn và biên độ lớn hơn, nếu nhiễu chuyển mạch tần số cao không đủ suy giảm thì phản hồi ở trạng thái ổn định sẽ không ổn định; nếu tiếng ồn chuyển mạch tần số cao bị suy giảm quá nhiều thì phản hồi động sẽ chậm. Mặc dù mâu thuẫn nhưng nguyên tắc thiết kế cơ bản của bộ khuếch đại hoạt động có lỗi điện áp vẫn là "mức tăng tần số thấp phải cao và mức tăng tần số cao phải thấp". ③ Hiệu chỉnh toàn bộ hệ thống vòng kín để hệ thống vòng kín hoạt động ổn định.


Chuyển đổi đặc tính pWM của nguồn điện
1) Các chế độ điều khiển phản hồi pWM khác nhau có những ưu điểm và nhược điểm khác nhau. Khi thiết kế và lựa chọn nguồn điện chuyển mạch, phải chọn chế độ điều khiển pWM thích hợp theo tình huống cụ thể.


2) Việc lựa chọn phương pháp phản hồi pWM cho các chế độ điều khiển khác nhau phải tính đến yêu cầu điện áp đầu vào và đầu ra của nguồn điện chuyển mạch cụ thể, cấu trúc liên kết mạch chính và lựa chọn thiết bị, nhiễu tần số cao của điện áp đầu ra, chu kỳ làm việc phạm vi biến đổi, vv


3) Các chế độ điều khiển pWM đang phát triển, kết nối với nhau và có thể chuyển đổi lẫn nhau trong những điều kiện nhất định.

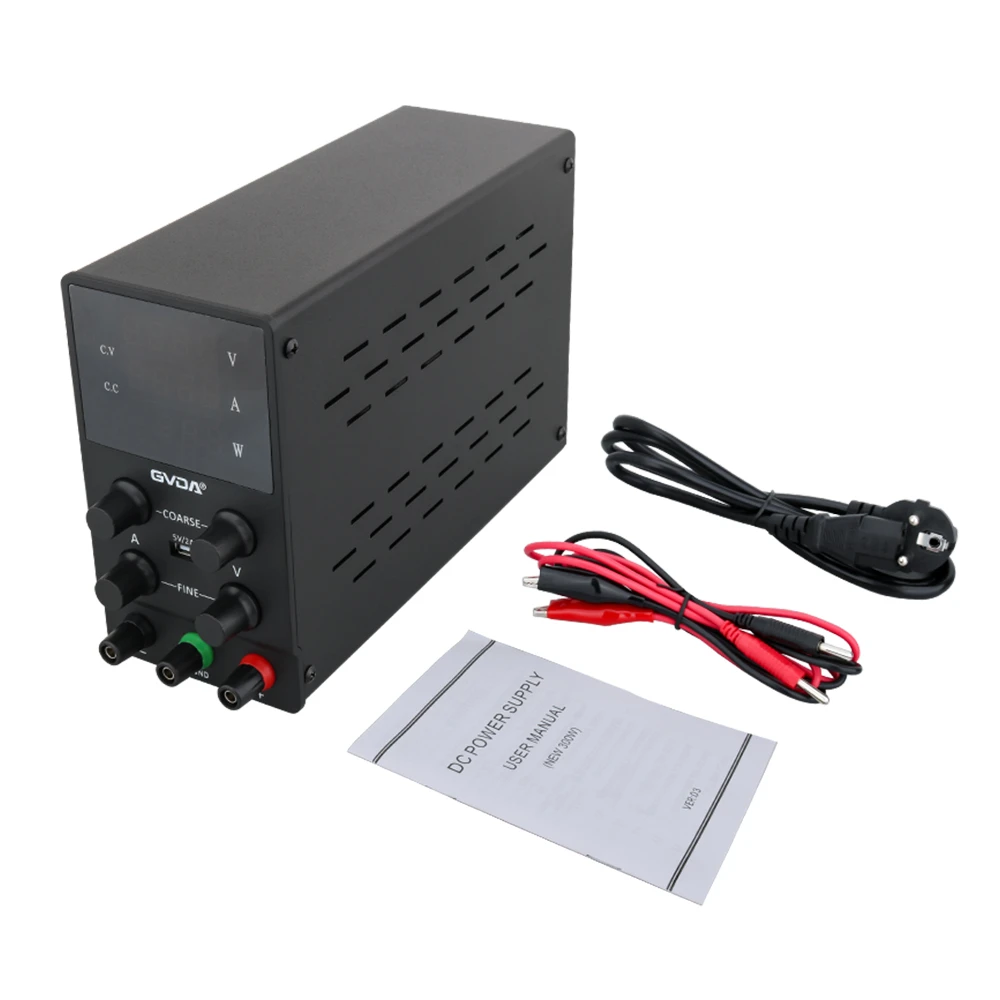

60V 5A Bench Source
