Đặc điểm cấu trúc kính hiển vi quang học
Cấu tạo của kính hiển vi quang học thông thường chủ yếu được chia thành ba phần: phần cơ khí, phần chiếu sáng và phần quang học.
◆Phần cơ khí

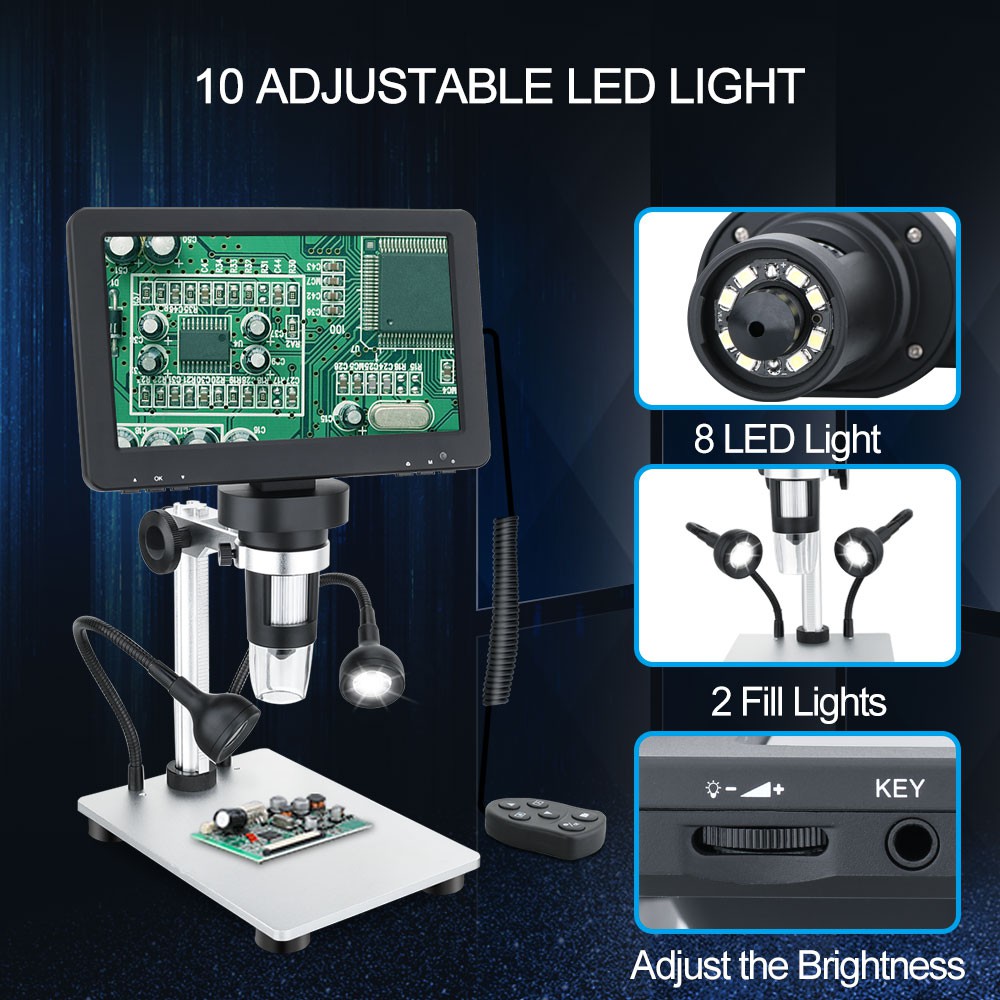

Cấu trúc kính hiển vi
(1) Đế gương: Là đế của kính hiển vi để đỡ toàn bộ thân gương.
(2) Cột gương: Là phần thẳng đứng phía trên đế gương để nối giữa đế gương và tay gương.
(3) Tay gương: một đầu nối với cột gương, đầu còn lại nối với ống gương là bộ phận của tay cầm khi cầm và đặt kính hiển vi.
(4) Ống gương: Gắn vào mặt trước của tay gương, đầu trên của ống chứa thị kính và đầu dưới chứa bộ chuyển đổi vật kính.
(5) Bộ chuyển đổi vật kính (rotator) gọi tắt là "rotator": được kết nối với đáy vỏ lăng kính, có thể xoay tự do, có các lỗ 3-4 trên đĩa, là nơi lắp đặt các bộ phận vật kính , xoay bộ chuyển đổi, bạn có thể chuyển sang độ phóng đại khác của thấu kính vật kính, khi bạn nghe thấy âm thanh chạm vào tiếng gõ, trước khi bạn có thể quan sát, lúc này, trục quang của thấu kính vật kính được căn chỉnh chính xác với tâm của khẩu độ. Tại thời điểm này, trục quang của vật kính được căn chỉnh chính xác với tâm của lỗ xuyên qua và đường dẫn quang được kết nối. Sau khi chuyển đổi vật kính, không cho phép sử dụng bộ điều chỉnh thô, chỉ sử dụng bộ điều chỉnh tinh để hình ảnh rõ nét.
(6) Giai đoạn gương (giai đoạn mang): bên dưới nòng kính, hình vuông, tròn hai loại, dùng để đặt mẫu vật trượt, tâm của khẩu độ, kính hiển vi chúng tôi sử dụng được trang bị cánh quạt mẫu vật trượt ( máy đẩy) trên bệ, chân vịt ở phía bên trái của kẹp lò xo, dùng để kẹp mẫu trượt, dưới bệ có bánh xe điều chỉnh chân vịt, sao cho mẫu trượt theo hướng chuyển động trái phải, tiến và lùi của chuyển động .
(7) Bộ điều chỉnh: Là một hình xoắn ốc có hai kích thước được gắn trên cột gương, có tác dụng di chuyển bàn gương lên xuống khi điều chỉnh.
(1) Bộ điều chỉnh thô (xoắn ốc chuẩn trực thô): xoắn ốc lớn gọi là bộ điều chỉnh thô, khi di chuyển bệ gương để nâng hạ nhanh và quy mô lớn nên có thể nhanh chóng điều chỉnh khoảng cách giữa vật kính và mẫu vật để tạo ra đối tượng được trình bày trong trường nhìn, thường sử dụng độ phóng đại thấp, lần đầu tiên sử dụng bộ điều chỉnh thô để nhanh chóng tìm thấy đối tượng.
② Bộ điều chỉnh tốt (xoắn ốc lấy nét tốt): một hình xoắn ốc nhỏ gọi là bộ điều chỉnh tốt, di chuyển giai đoạn gương có thể được nâng lên và hạ xuống từ từ, chủ yếu được sử dụng trong việc sử dụng ống kính có độ phóng đại cao, để có được hình ảnh rõ hơn và thông qua quan sát ở các mức độ khác nhau của mẫu và độ sâu khác nhau của kết cấu.
