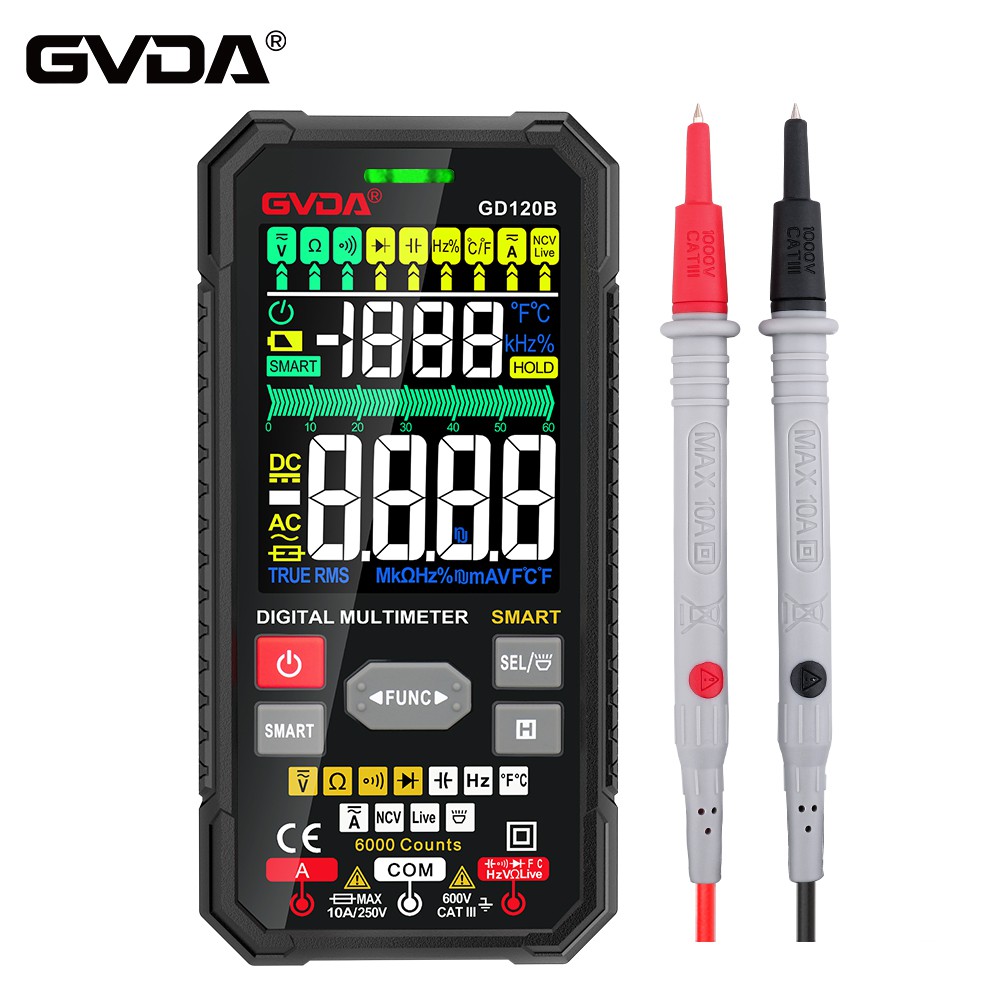

đồng hồ vạn năng
Nguyên tắc cơ bản của đồng hồ vạn năng là sử dụng ampe kế một chiều từ trở nhạy (microammeter) làm đầu. Khi một dòng điện cực nhỏ đi qua đồng hồ, sẽ có một chỉ báo hiện tại. Tuy nhiên, đầu công tơ không thể vượt qua dòng điện lớn, vì vậy một số điện trở phải được nối song song hoặc nối tiếp trên đầu công tơ để đóng ngắt hoặc nối tiếp, để đo dòng điện, điện áp và điện trở trong mạch.
Quá trình đo của đồng hồ vạn năng kỹ thuật số được chuyển đổi thành tín hiệu điện áp một chiều bởi mạch chuyển đổi, và sau đó bộ chuyển đổi tương tự / kỹ thuật số (A / D) chuyển đổi đại lượng tương tự điện áp thành đại lượng kỹ thuật số, sau đó đếm thông qua một bộ đếm điện tử, và cuối cùng sử dụng kết quả đo. Các con số được hiển thị trực tiếp trên màn hình.
Chức năng đo điện áp, dòng điện và điện trở của đồng hồ vạn năng được thực hiện bởi phần mạch chuyển đổi, và phép đo dòng điện và điện trở dựa trên phép đo điện áp, có nghĩa là, đồng hồ vạn năng kỹ thuật số được mở rộng trên cơ sở vôn kế một chiều kỹ thuật số.
Bộ chuyển đổi A / D vôn kế DC kỹ thuật số chuyển đổi điện áp tương tự thay đổi liên tục theo thời gian thành đại lượng kỹ thuật số, sau đó đếm đại lượng kỹ thuật số bằng bộ đếm điện tử để thu được kết quả đo, sau đó mạch hiển thị giải mã hiển thị kết quả đo. Mạch điều khiển logic điều khiển công việc phối hợp của mạch và hoàn thành toàn bộ quá trình đo theo trình tự dưới tác động của đồng hồ.
