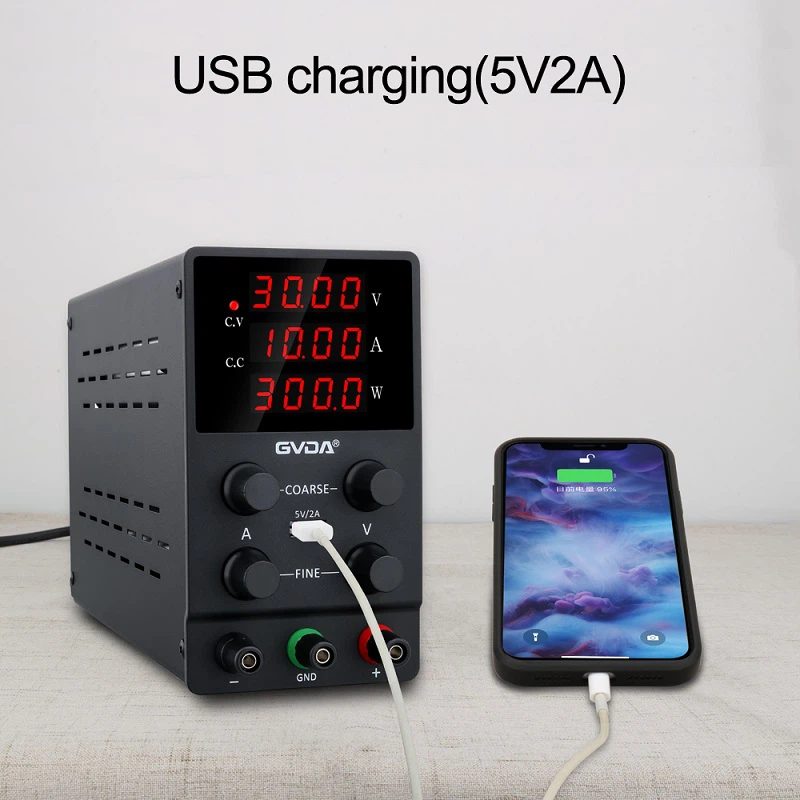

Các bước đo độ gợn của nguồn điện DC
1. Chuẩn bị dụng cụ đo
Chọn các dụng cụ đo thích hợp, chẳng hạn như máy hiện sóng, máy đo milivolt AC, v.v. và hiệu chỉnh chúng theo các thông số và yêu cầu của nguồn điện được thử nghiệm.
2. Kết nối dụng cụ đo
Kết nối thiết bị đo với nguồn điện được thử nghiệm, cẩn thận không làm ảnh hưởng đến hoạt động bình thường của nguồn điện. Đầu dò của máy hiện sóng phải được kết nối với đầu ra nguồn và đầu vào của máy đo milivolt AC phải được kết nối với đầu ra nguồn.
3. Cài đặt thông số đo
Theo các thông số và yêu cầu của nguồn điện được thử nghiệm, hãy đặt các thông số của thiết bị đo, chẳng hạn như tham chiếu thời gian và độ phóng đại dọc của máy hiện sóng.
4. Quan sát và ghi lại gợn sóng
Bật nguồn, quan sát dạng sóng điện áp trên máy hiện sóng và ghi lại giá trị cực đại đến cực đại (Vpp) hoặc giá trị hiệu dụng (RMS) của gợn sóng. Nếu sử dụng máy đo milivolt AC, giá trị hiệu dụng của gợn sóng có thể được đọc trực tiếp.
5. Phân tích đặc điểm gợn sóng
Dựa trên kết quả đo, phân tích tần số, biên độ và các đặc điểm khác của gợn sóng, đồng thời xác định nguồn và các yếu tố ảnh hưởng của gợn sóng.
6. Tối ưu hóa thiết kế nguồn điện
Dựa trên kết quả đo và phân tích, tối ưu hóa thiết kế nguồn điện, chẳng hạn như điều chỉnh mạch lọc, cải thiện tần số chuyển mạch, v.v., để giảm gợn sóng.
Thận trọng khi đo gợn sóng trong nguồn điện DC
Môi trường đo lường
Môi trường đo cần ổn định để tránh các yếu tố môi trường như nhiệt độ, độ ẩm ảnh hưởng đến kết quả đo.
Hiệu chuẩn dụng cụ đo
Dụng cụ đo cần được hiệu chuẩn thường xuyên để đảm bảo độ chính xác của kết quả đo.
Nối đất các dụng cụ đo
Việc nối đất của dụng cụ đo phải tốt để tránh nối đất kém ảnh hưởng đến kết quả đo.
Trở kháng đầu vào của dụng cụ đo
Trở kháng đầu vào của thiết bị đo phải đủ lớn để tránh ảnh hưởng đến mạch thử nghiệm.
Thời gian
Thời gian đo phải đủ dài để đảm bảo tính ổn định và độ tin cậy của kết quả đo.
Lựa chọn phương pháp đo
Chọn phương pháp đo phù hợp dựa trên các thông số và yêu cầu của nguồn điện được thử nghiệm, chẳng hạn như máy hiện sóng, máy đo milivolt AC, v.v.
