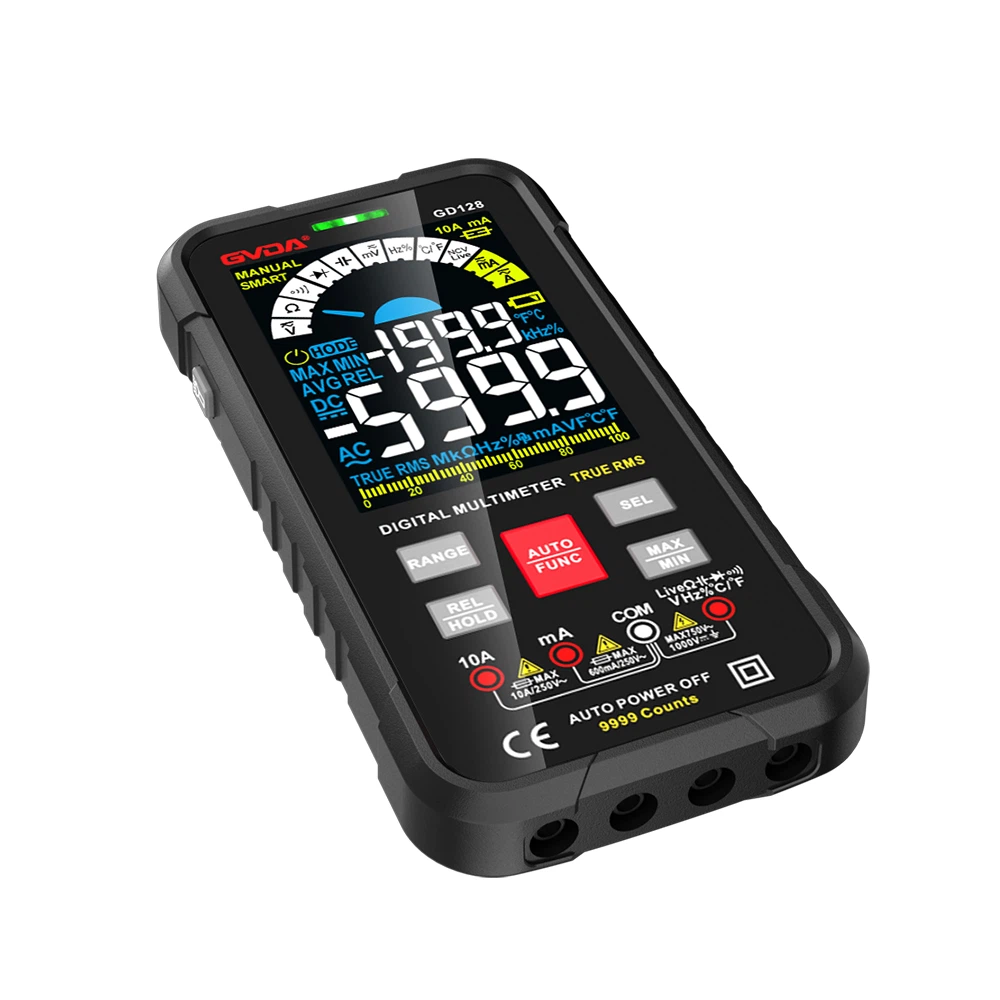

Cách sử dụng bốn ổ cắm ở dưới cùng của đồng hồ vạn năng kỹ thuật số
1. Đo điện áp DC.
Cắm dây đo màu đen vào giắc COM và dây đo màu đỏ vào giắc V/Ω.
2. Đo điện áp xoay chiều.
Cắm dây đo màu đen vào giắc COM và dây đo màu đỏ vào giắc V/Ω.
3. Đo dòng điện một chiều.
Cắm dây đo màu đen vào giắc COM. Khi đo dòng điện tối đa 200mA, hãy cắm dây đo màu đỏ vào giắc mA. Khi đo dòng điện tối đa là 20A, hãy cắm dây đo màu đỏ vào giắc 20A.
4. Đo điện trở.
Chèn dây dẫn thử nghiệm vào các lỗ "COM" và "VΩ", xoay núm đến phạm vi yêu cầu trong "Ω" và kết nối dây dẫn thử nghiệm với các bộ phận kim loại ở cả hai đầu của điện trở.
Thông tin mở rộng
Đồng hồ vạn năng kỹ thuật số là dụng cụ đo tương đối đơn giản. Trong bài viết này, tác giả hướng dẫn bạn cách sử dụng đồng hồ vạn năng kỹ thuật số một cách chính xác. Bắt đầu với các phương pháp đo điện áp, điện trở, dòng điện, diode, bóng bán dẫn, bóng bán dẫn hiệu ứng trường MOS và các phương pháp đo khác của đồng hồ vạn năng kỹ thuật số, để bạn có thể nắm vững tốt hơn phương pháp đo của đồng hồ vạn năng.
Trước khi sử dụng, bạn nên đọc kỹ hướng dẫn sử dụng liên quan và làm quen với các chức năng của công tắc nguồn, công tắc phạm vi, giắc cắm và ổ cắm đặc biệt.
1. Đặt công tắc BẬT/TẮT sang vị trí BẬT và kiểm tra pin 9V. Nếu điện áp pin không đủ, nó sẽ hiển thị trên màn hình. Lúc này, pin cần được thay thế. Nếu màn hình không hiển thị gì, hãy làm theo các bước sau.
2. Biểu tượng bên cạnh giắc cắm bút thử cho biết điện áp hoặc dòng điện đầu vào không được vượt quá giá trị được chỉ định. Điều này là để bảo vệ mạch bên trong khỏi bị hư hại.
3. Trước khi thử nghiệm. Công tắc chức năng phải được đặt ở phạm vi bạn yêu cầu.
