Cách sử dụng máy đo gió để đo thể tích không khí và tốc độ gió

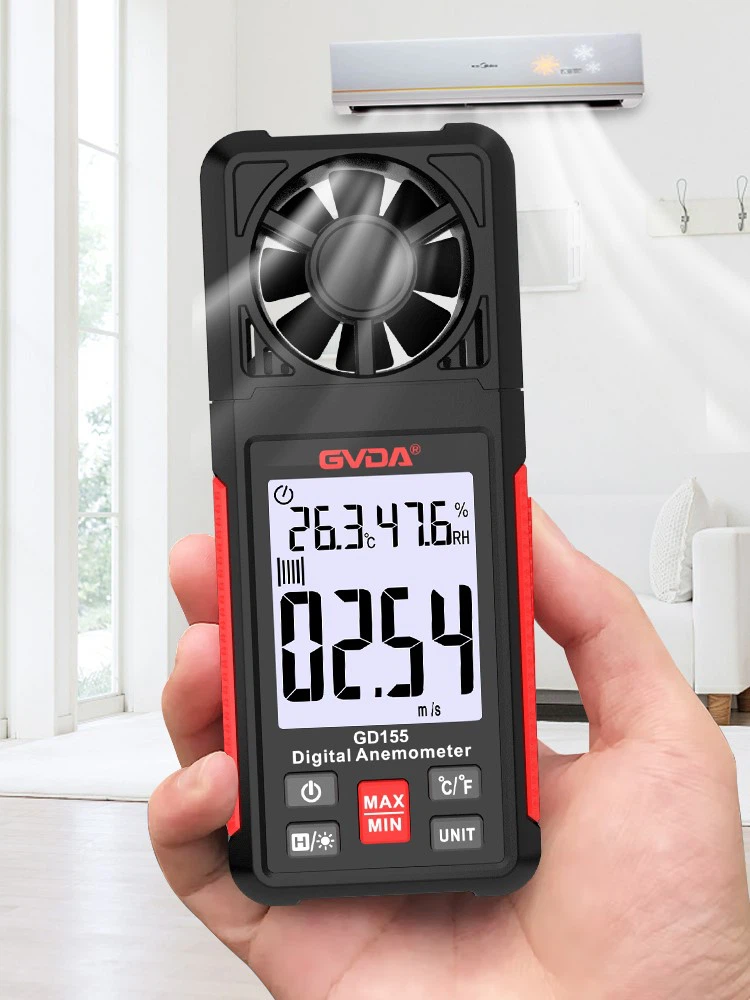

Máy đo gió là một dụng cụ đo vận tốc không khí. Có rất nhiều loại, và máy đo gió cốc gió thường được sử dụng trong các trạm khí tượng. Nó bao gồm ba cốc rỗng hình nón hình parabol được cố định trên giá đỡ ở góc 120 độ với nhau để tạo thành bộ phận cảm biến. Các bề mặt lõm của cốc rỗng đều theo một hướng. Toàn bộ phần cảm ứng được lắp đặt trên một trục quay thẳng đứng, dưới tác dụng của lực gió, cốc gió quay quanh trục với tốc độ tỷ lệ thuận với tốc độ gió. Người dùng nên sử dụng máy đo gió để đo thể tích không khí và tốc độ gió như thế nào?
A. Việc phát hiện lượng không khí và tốc độ gió phải được thực hiện trước. Tất cả các hiệu ứng thanh lọc thu được dưới thể tích không khí và tốc độ gió được thiết kế.
B. Trước khi chạy thử, hãy kiểm tra xem quạt có hoạt động bình thường không. Kích thước của cửa thoát khí và ống dẫn khí cần thử nghiệm phải được đo tại chỗ.
C. Đối với phòng sạch có dòng chảy một chiều (dòng chảy tầng), thể tích không khí được xác định bằng tích của tốc độ gió trung bình của phần phòng và tích của khu vực sạch.
(Lấy đoạn {{0}}}.3m cách bộ lọc hiệu suất cao vuông góc với luồng không khí làm đoạn lấy mẫu và đặt không ít hơn 5 điểm kiểm tra trên đoạn này theo khoảng cách giữa các điểm kiểm tra không được lớn hơn 0.6m, và giá trị trung bình số học của tất cả các giá trị đọc được lấy làm tốc độ gió trung bình.) Theo chiều dọc Phần đo của phòng sạch dòng chảy một chiều (dòng chảy tầng) dựa trên phần nằm ngang của mặt đất từ 0.8m đến 1m; phần đo của dòng chảy một chiều ngang (laminar flow) phòng sạch dựa trên mặt cắt thẳng đứng của bề mặt cấp khí từ 0,5m đến 1m; Số lượng điểm kiểm tra trên không được ít hơn 10 và khoảng cách không được lớn hơn 2m và chúng phải được bố trí đồng đều;
D. Đối với ống gió được trang bị bộ lọc, thể tích không khí được xác định bằng tích của tốc độ gió trung bình của phần ống gió và diện tích mặt cắt thực của ống gió. (Tốc độ gió trung bình có thể thu được từ không ít hơn 6 điểm kiểm tra được bố trí đồng đều trên mặt cắt của ống gió hoặc mặt cắt đối chiếu với ống dẫn khí phụ.)
E. Khi có một đoạn ống nhánh dài ở phía đón gió của ống dẫn khí và các lỗ đã được hoặc có thể khoan được, thể tích không khí có thể được xác định bằng phương pháp ống dẫn khí. (Khoan lỗ không nhỏ hơn 3 lần đường kính ống hoặc 3 lần chiều dài cạnh lớn trước cửa thoát khí;)
F. Đối với ống gió hình chữ nhật, chia đoạn vừa đo thành nhiều đoạn nhỏ bằng nhau, mỗi đoạn nhỏ càng gần hình vuông càng tốt, chiều dài các cạnh không quá 200mm, điểm kiểm tra nằm chính giữa đoạn nhỏ , nhưng toàn phần không được dưới 3 điểm bài thi; đối với ống dẫn khí hình tròn, nên chia đoạn đo theo phương pháp hình tròn có diện tích bằng nhau và xác định số lượng điểm kiểm tra; các lỗ nên được mở trên thành ngoài của ống dẫn khí và nên lắp các đầu dò của máy đo gió nhiệt hoặc ống pitot. (Chuyển đổi thành thể tích không khí bằng cách đo áp suất động.)
