Cách sử dụng đồng hồ vạn năng để xác định ngắn mạch, hở mạch và rò rỉ
Đồng hồ vạn năng xác định ngắn mạch (mạch 220V làm ví dụ)
(1): Ngắt nguồn điện mạch.
(2): Cắt cầu dao của từng nhánh mạch điện
Mục đích: Loại bỏ ảnh hưởng của đường nhánh lên đường chính.
(3): Đo điện trở giữa đường dây có điện và đường dây 0 của mạch chính. Nếu giá trị điện trở là 0 thì xảy ra đoản mạch (đoản mạch kim loại) trong mạch chính.
Lưu ý: Sau khi xác nhận có hiện tượng đoản mạch trên mạch chính, hãy tiếp tục đo điện trở giữa các cực của các thiết bị khác trên mạch chính. Lần lượt xác định các điểm ngắn mạch.
(4): Thực hiện theo phương pháp tương tự như mạch chính để tìm xem có điểm ngắn mạch nào ở mỗi nhánh hay không.
Lưu ý: Rất khó xác định điểm lỗi ngắn mạch của mạch, nhưng chỉ cần chúng ta làm theo bản vẽ mạch,
Chia mạch thành nhiều phần nhỏ theo mạch chính và mạch nhánh, kiên nhẫn đo giá trị điện trở thì mọi việc sẽ được giải quyết dễ dàng.
3: Đồng hồ vạn năng xác định đứt mạch (mạch 220V làm ví dụ)
Phán đoán đứt mạch có thể được đánh giá dựa trên điện trở vô hạn khi mạch bị đứt.
Nhưng khi mạch phức tạp hơn, chúng ta có thể bật nguồn,
Sau đó xác định những điểm bất thường (chẳng hạn như đèn báo không sáng hoặc các thiết bị khác hoạt động bất thường),
Theo bản vẽ mạch, đo điện áp xuống đất từng bước.
Khi điện áp của một bộ phận nối đất là 0, điều đó có nghĩa là có một mạch hở trước nó, vì vậy hãy tiếp tục tìm kiếm lên trên.
cho đến khi xác định được điểm đứt.
4: Sử dụng đồng hồ vạn năng để xác định độ rò rỉ (mạch 220V làm ví dụ)
Cách nhận biết khi nào vỏ được sạc:

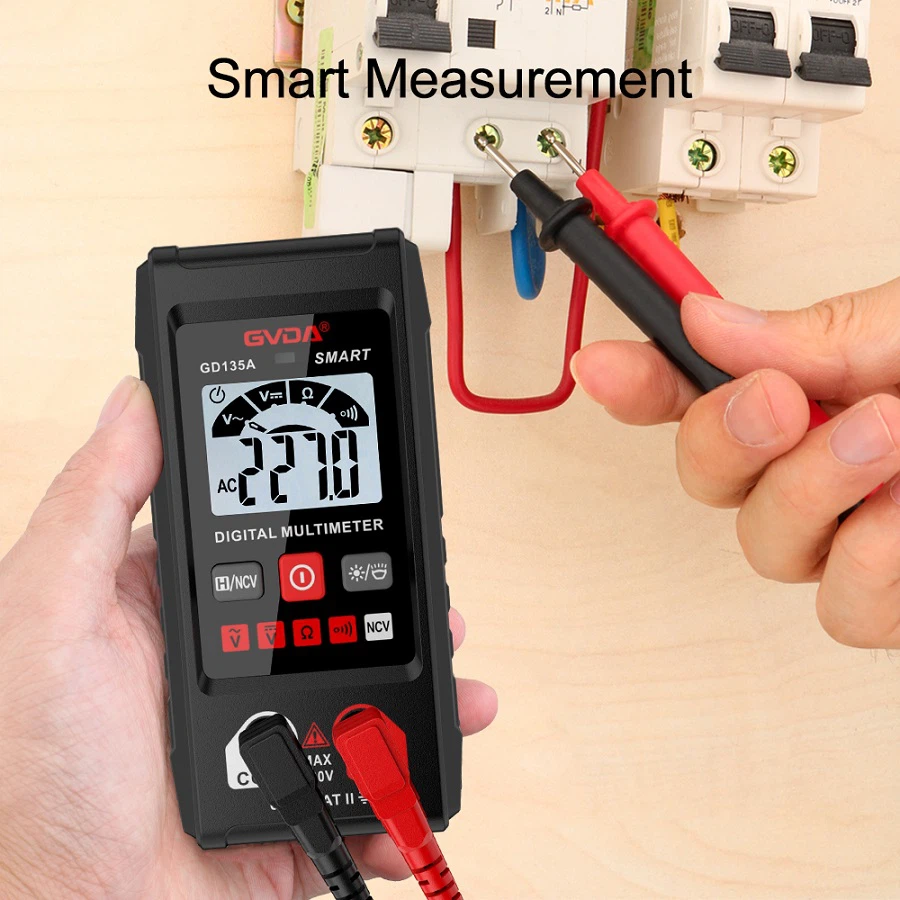

Bật nguồn điện của thiết bị, chuyển đồng hồ vạn năng sang chế độ đo điện áp xoay chiều, nối một đầu của hai dây dẫn thử nghiệm với vỏ thiết bị, đầu còn lại với đất và đo điện áp giữa vỏ và mặt đất. Nếu có điện áp thì vỏ máy đang bị rò rỉ.
Cách nhận biết khi đường dây bị rò rỉ:
Vì đồng hồ vạn năng cần nối dây đo nối tiếp với mạch khi đo dòng điện, điều này gây rắc rối nên nếu điều kiện cho phép, chúng ta có thể sử dụng ampe kế kẹp để đo dòng điện trong mạch.
Bật nguồn điện của mạch và luồn dây trung tính và dây dẫn trực tiếp của đường dây chính qua ampe kế kẹp cạnh nhau. Nếu không có rò rỉ thì dòng điện sẽ bằng không. Nếu có rò rỉ thì dòng điện không phải là 0.
Chia mạch thành nhiều phần và đo từng phần. Cho đến khi điểm rò rỉ được xác định.
