Cách điều chỉnh độ phóng đại của kính hiển vi soi nổi cho phù hợp với các yêu cầu khác nhau
Kính hiển vi soi nổi được sử dụng để-kiểm tra và quan sát ba chiều các linh kiện điện tử, bảng mạch tích hợp, dụng cụ cắt quay, nam châm, v.v. Dựa trên thực tế là những vật thể khác nhau này cần được quan sát ở các trạng thái phóng đại khác nhau, có thể thực hiện nhiều phương pháp để giải quyết vấn đề này. Một. Nó có thể được điều chỉnh cho phù hợp với những yêu cầu khác nhau thông qua hiệu suất cơ học b. chiếu sáng nguồn sáng có thể lựa chọn c. hiệu suất quang học d. quan sát video..
Hiệu suất cơ học: Khi gặp phải hàn, lắp ráp, kiểm tra các bảng mạch tích hợp lớn và các yêu cầu về khoảng cách làm việc, chúng tôi có thể giải quyết chúng thông qua hiệu suất cơ học, chẳng hạn như giá đỡ đa năng, giá đỡ tay đòn, bệ di động lớn, v.v. Với đặc tính hiệu suất của chúng, chúng tôi có thể trực tiếp hoàn thành công việc phát hiện của mình bằng cách sử dụng giá đỡ và bệ khi phát hiện các vật thể lớn. Không cần phải di chuyển đối tượng được thử nghiệm của chúng tôi. Ví dụ, Công ty A gặp khó khăn trong việc di chuyển bảng mạch do kích thước lớn và cần quan sát nghiêng nhẹ. Do đó, công việc kiểm tra chỉ có thể được hoàn thành thông qua chuyển động cơ học và việc sử dụng giá đỡ đa năng có thể đáp ứng đồng thời các yêu cầu sử dụng này.
B. Chiếu sáng nguồn sáng: Chiếu sáng nguồn sáng đóng một vai trò quan trọng trong việc có thể nhìn rõ vật thể đo hay không. Khi lựa chọn độ chiếu sáng, cần chọn công cụ chiếu sáng và phương pháp chiếu sáng tương ứng dựa trên đặc điểm của chính đối tượng đo (xem xét các yêu cầu về ánh sáng của nó, chẳng hạn như mạnh/yếu/phản chiếu, v.v.). Nếu khả năng truyền-tích hợp và chiếu sáng xiên của kính hiển vi soi nổi thông thường không thể đáp ứng nhu cầu chiếu sáng của bạn, chúng tôi cũng đã chuẩn bị đèn nguồn sáng lạnh LED, đèn tròn, đèn nguồn sáng lạnh sợi đơn/đôi, v.v. cho bạn.
C. Hiệu suất quang học: Dựa trên yêu cầu quan sát của đối tượng đo, các thị kính/vật kính khác nhau được chọn để giải quyết các vấn đề như độ phóng đại cao và trường nhìn rộng. Khi chỉ cần độ phóng đại cao, có thể đạt được bằng cách thay thế thị kính và vật kính có độ phóng đại cao. Khi cần một trường nhìn rộng, có thể đạt được điều đó bằng cách thay thế thấu kính mục tiêu, giảm thị kính hoặc thay thế thị kính có trường nhìn lớn.

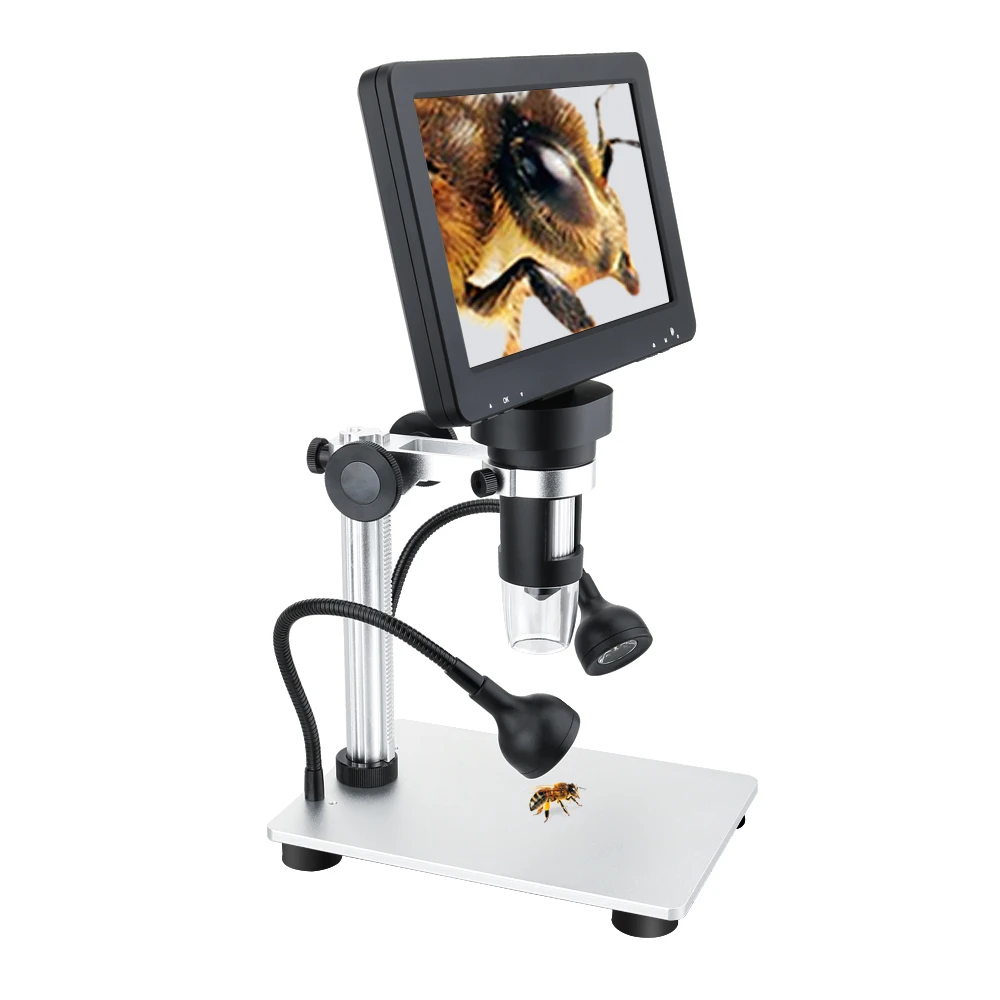

Quan sát video: Khi độ phóng đại quang học không đủ, độ phóng đại điện tử có thể được sử dụng để bù. Khi quan sát và muốn lưu trữ, bảo quản đồng thời chúng ta có thể lựa chọn video. Có nhiều định dạng video khác nhau có sẵn:
1. Nó có thể được truy cập trực tiếp thông qua màn hình.
2. Nó có thể được kết nối với máy tính (thông qua CCD kỹ thuật số hoặc thẻ thu nhận hình ảnh CCD tương tự).
3. Nó có thể được kết nối với máy ảnh kỹ thuật số (các máy ảnh kỹ thuật số khác nhau nên xem xét các giao diện khác nhau và khả năng tương thích với kính hiển vi)
