Cách đo độ tự cảm bằng đồng hồ vạn năng
Kinh nghiệm và phương pháp thử nghiệm cuộn cảm và biến áp
1? Phát hiện cuộn cảm được mã hóa màu

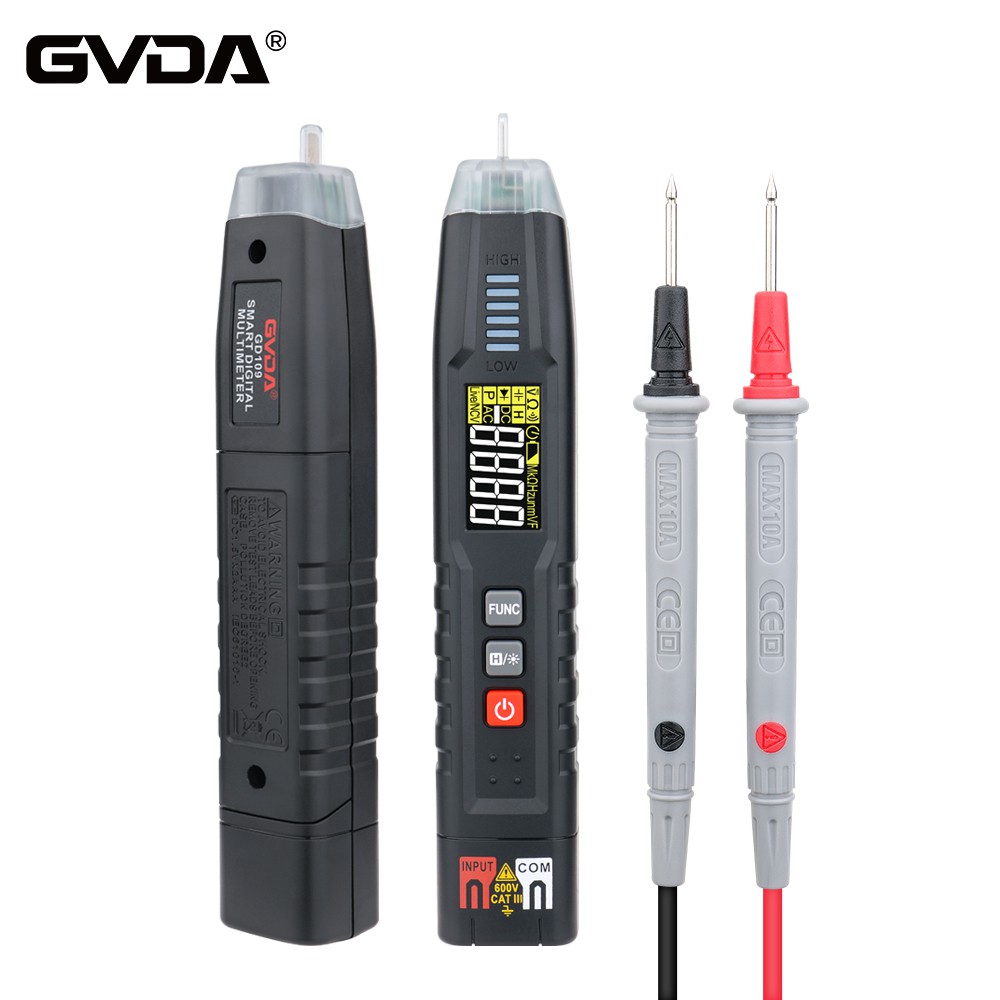

Đặt đồng hồ vạn năng vào khối R × 1 và kết nối các bút thử màu đỏ và đen với bất kỳ đầu cuối nào của cuộn cảm được mã hóa màu. Tại thời điểm này, con trỏ sẽ xoay sang phải. Theo giá trị điện trở đo được, nó có thể được xác định trong ba trường hợp sau:
MỘT? Giá trị điện trở của cuộn cảm có mã màu đã thử nghiệm bằng 0 và có lỗi ngắn mạch bên trong. B? Giá trị điện trở một chiều của cuộn cảm có mã màu được thử nghiệm liên quan trực tiếp đến đường kính của dây tráng men được sử dụng để quấn cuộn cảm và số vòng dây. Miễn là có thể đo được giá trị điện trở, cuộn cảm có mã màu được thử nghiệm có thể được coi là bình thường. của.
2. Phát hiện máy biến áp giữa tuần.
MỘT? Xoay đồng hồ vạn năng sang bánh răng R × 1, lần lượt kiểm tra trạng thái bật-tắt của từng cuộn dây theo cách bố trí chốt của từng cuộn dây của máy biến áp giữa chu kỳ, sau đó đánh giá xem có bình thường không. B? Kiểm tra hiệu suất cách điện
Đặt đồng hồ vạn năng vào khối R × 10k và thực hiện các bài kiểm tra trạng thái sau:
(1) Giá trị điện trở giữa cuộn sơ cấp và cuộn thứ cấp;
(2) Giá trị điện trở giữa cuộn sơ cấp và vỏ;
(3) Giá trị điện trở giữa cuộn thứ cấp và vỏ.
Kết quả thử nghiệm trên được chia thành ba tình huống:
(1) Giá trị điện trở là vô hạn: bình thường;
(2) Giá trị điện trở bằng 0: có sự cố ngắn mạch;
(3) Giá trị điện trở nhỏ hơn vô cùng nhưng lớn hơn 0: có sự cố rò rỉ.
3. Phát hiện máy biến áp công suất
MỘT? Kiểm tra xem có bất thường rõ ràng nào không bằng cách quan sát bề ngoài của máy biến áp. Chẳng hạn như cuộn dây dẫn có bị đứt, bị bong tróc không, vật liệu cách điện có bị cháy xém không, vít siết lõi sắt có bị lỏng không, tôn silicon có bị gỉ không, cuộn dây quấn có bị hở không, v.v.
B? Kiểm tra cách ly. Sử dụng khối đồng hồ vạn năng R × 10k để đo các giá trị điện trở giữa lõi và cuộn sơ cấp, cuộn sơ cấp và thứ cấp, lõi và từng cuộn thứ cấp, lớp chắn tĩnh điện và cuộn thứ cấp và cuộn thứ cấp. Kim chỉ của đồng hồ vạn năng phải chỉ đến vô cùng. di chuyển. Nếu không, hiệu suất cách điện của máy biến áp là kém.
