Cách đo AC và DC bằng đồng hồ vạn năng

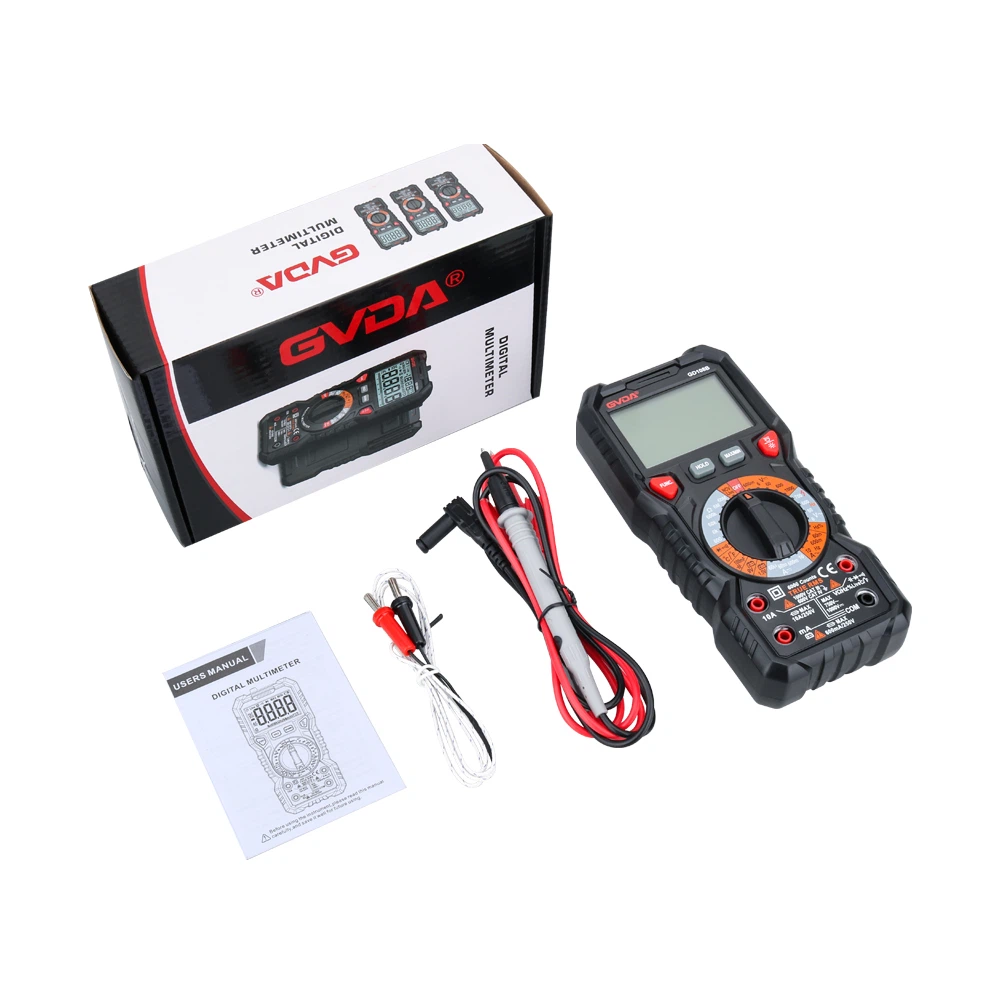

Đồng hồ vạn năng kỹ thuật số để đo điện áp xoay chiều: nối dây thử màu đen với - hoặc nối đất (được đánh dấu trong ổ cắm dây thử) và bút màu đỏ với AC (hoặc thêm dấu ~ dưới chữ V); thiết bị đề cập đến 750 trong cột AC~ (một số là 1000) (Nếu dùng để đo phạm vi nguồn điện 220V). Sau đó, hai cây bút lần lượt chạm vào hai lỗ của ổ cắm điện và số đọc là giá trị điện áp xoay chiều.
Đo điện áp xoay chiều bằng đồng hồ con trỏ: nối bút thử màu đen với cực âm hoặc nối đất, nối bút đỏ với cực dương, đặt thiết bị thành AC ~ 500V, cắm hai bút vào cùng một đồng hồ vạn năng kỹ thuật số để đo, số được chỉ bởi con trỏ cần đọc tương ứng với phạm vi tối đa ở bên phải: con trỏ đã chọn Nếu là 500V, hãy đọc số đọc theo hàng có số lớn nhất được đánh dấu 50 ở phía bên phải của tấm đọc. Nếu con trỏ trỏ đến 20 thì số đọc là 200V.
Đồng hồ vạn năng kỹ thuật số để đo điện áp DC: giống như đo AC, chỉ có bút đỏ nối với lỗ dương, bút đỏ cũng tiếp xúc với cực dương của nguồn điện. Bánh răng là DC (hoặc loại có đường ngang ngắn dưới chữ V). lớn đến nhỏ. Ví dụ: để đo pin AA thì chọn dải 2V. Nếu cực bị đảo ngược, sẽ có màn hình âm trước khi đọc.
Đo điện áp DC bằng đồng hồ vạn năng con trỏ: phương pháp tương tự như phương pháp của đồng hồ vạn năng kỹ thuật số và số đọc giống như phép đo điện áp xoay chiều nêu trên; Khi không thể xác định được cực dương và cực âm của điện áp DC, trước tiên bạn có thể đo nó dưới dạng dòng điện xoay chiều, nhưng bạn không quan tâm đến số đọc, chỉ cần đảo ngược cực tính của que thử Kiểm tra giới tính, xem con trỏ nào lệch trong Sau hai phép đo, lần này thứ mà bút thử tiếp xúc là cực dương và cực âm chính xác. Sau đó xoay bánh răng về phạm vi điện áp DC thích hợp và đo lại số đọc.
Đồng hồ vạn năng sử dụng hai
1 Dùng đồng hồ vạn năng để xác định cực dương và cực âm của loa
Trước tiên, hãy xoay đồng hồ vạn năng con trỏ về bánh răng DC 0-5mA, sau đó kết nối hai dây dẫn kiểm tra với hai miếng hàn của loa cần kiểm tra. Dùng tay ấn nhẹ hình nón giấy của loa và quan sát hướng xoay của con trỏ của đồng hồ vạn năng. Nếu con trỏ lệch về phía trước, dây đo màu đỏ được kết nối với cực âm của loa và dây đo màu đen được kết nối với cực dương của loa. Ngược lại, dây thử màu đỏ được nối với cực dương và dây thử màu đen được nối với cực âm.
2 Sử dụng đồng hồ vạn năng để đánh giá chất lượng gốm áp điện
Gốm áp điện là một loại vật liệu áp điện tổng hợp. Khi chịu tác dụng của áp suất bên ngoài, điện tích sẽ được tạo ra ở cả hai phía và lượng điện tích tỷ lệ thuận với áp suất. Hiện tượng này được gọi là hiệu ứng áp điện. Gốm áp điện có tác dụng áp điện, tức là chúng sẽ biến dạng dưới tác dụng của điện trường bên ngoài nên tấm gốm áp điện có thể được sử dụng làm linh kiện phát âm.
Bằng cách sử dụng hiệu ứng áp điện của tấm gốm áp điện, có thể sử dụng đồng hồ vạn năng để đánh giá xem nó tốt hay xấu.
Dẫn hai dây dẫn từ hai cực của tấm gốm áp điện, sau đó đặt tấm gốm phẳng lên bàn, nối hai dây dẫn tương ứng với hai dây dẫn thử của đồng hồ vạn năng, vặn đồng hồ vạn năng về vị trí dòng điện tối thiểu, sau đó dùng đầu tẩy của bút chì ấn nhẹ vào tấm gốm, nếu con trỏ của đồng hồ vạn năng dao động rõ ràng thì có nghĩa là chip gốm còn nguyên vẹn, nếu không thì có nghĩa là nó đã bị hỏng.
