Giải thích cách sử dụng đồng hồ vạn năng để đo hiệu điện thế?

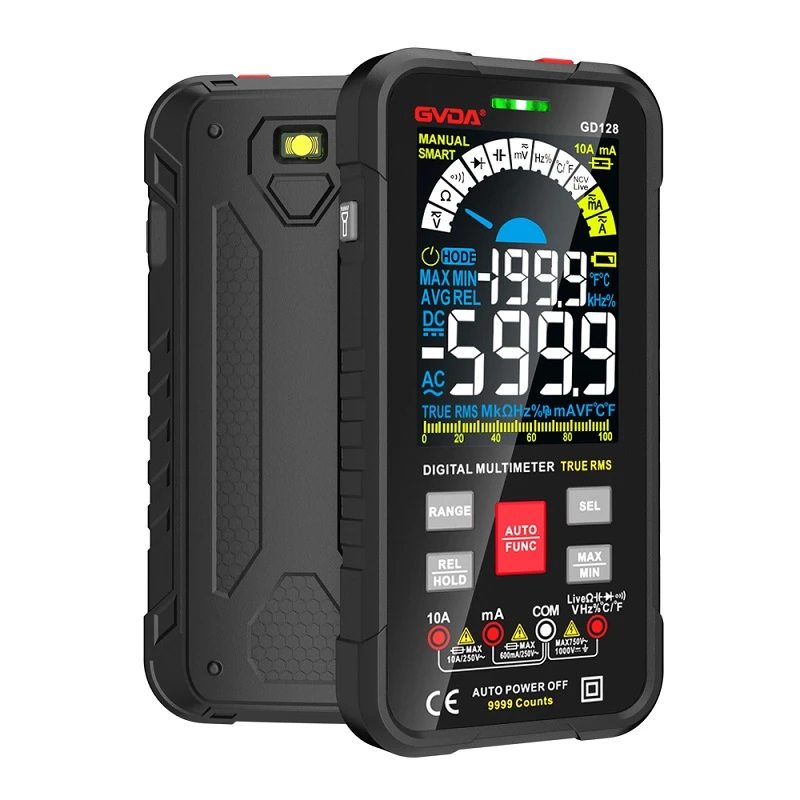

Quá trình đo của đồng hồ vạn năng kỹ thuật số được chuyển đổi thành tín hiệu điện áp DC bằng mạch chuyển đổi. Sau đó, bộ chuyển đổi tương tự sang số (A/D) chuyển đổi điện áp thành đại lượng số, được đếm bằng bộ đếm điện tử. Cuối cùng, kết quả đo được hiển thị trực tiếp dưới dạng kỹ thuật số trên màn hình hiển thị.
Chức năng đo điện áp, dòng điện và điện trở bằng đồng hồ vạn năng được thực hiện thông qua mạch chuyển đổi, việc đo dòng điện và điện trở dựa trên phép đo điện áp. Điều này có nghĩa là đồng hồ vạn năng kỹ thuật số là một phần mở rộng của vôn kế DC kỹ thuật số.
Bộ chuyển đổi A/D của vôn kế DC kỹ thuật số chuyển đổi điện áp tương tự thay đổi liên tục theo thời gian thành đại lượng kỹ thuật số. Sau đó, đại lượng kỹ thuật số được đếm bằng bộ đếm điện tử để thu được kết quả đo, sau đó được hiển thị bằng mạch hiển thị giải mã. Công việc phối hợp của mạch điều khiển logic điều khiển toàn bộ quá trình đo lường theo trình tự dưới tác động của đồng hồ.
Cách sử dụng đồng hồ vạn năng để đo điện áp
1. Đồng hồ vạn năng là công cụ kiểm tra thường được sử dụng của chúng tôi
Chủ yếu được sử dụng để kiểm tra các thông số như điện áp, điện trở và dòng điện, nó đóng một vai trò quan trọng trong việc thử nghiệm, bảo trì và sản xuất các sản phẩm điện tử. Các thành phần chính của đồng hồ vạn năng là ampe kế, mặt số, công tắc chọn phạm vi và đầu dò. Có rất nhiều mẫu đồng hồ vạn năng nhưng cách sử dụng về cơ bản là giống nhau. Dưới đây chúng tôi sẽ giới thiệu phương pháp đo nguồn điện bằng đồng hồ vạn năng và nguyên lý đo điện áp bằng đồng hồ vạn năng.
2. Phương pháp đo điện áp bằng đồng hồ vạn năng
Phương pháp đo điện áp bằng đồng hồ vạn năng trước tiên yêu cầu căn chỉnh công tắc phạm vi trong năm phạm vi được đánh dấu bằng V (để kiểm tra điện áp xoay chiều, căn chỉnh nó với dải điện áp xoay chiều và để kiểm tra điện áp DC, căn chỉnh nó với dải điện áp DC). Khi đo điện áp, đầu dò công tơ phải được mắc song song với mạch điện đang được kiểm tra. Chọn vị trí phạm vi phù hợp dựa trên giá trị gần đúng của mạch đang được kiểm tra. Giá trị tối đa của mỗi cell pin khô là 1,5V nên có thể đặt nó trong khoảng 5V. Tại thời điểm này, 500 của số đọc trên toàn thang đo trên bảng phải được coi là số đọc bằng 5. Tức là thu nhỏ lại 100 lần. Nếu kim đồng hồ chỉ vào thang đo 300 thì chỉ số 3V. Lưu ý rằng giá trị được biểu thị bằng đầu của công tắc phạm vi là giá trị tương ứng của số đọc toàn thang đo của kim trên đầu đồng hồ. Khi đọc đồng hồ, chỉ cần chuyển đổi nó cho phù hợp để đọc giá trị thực. Ngoại trừ phạm vi điện trở, tất cả các công tắc phạm vi đều phải đọc kết quả đo bằng phương pháp này. Trong phép đo thực tế, khi không thể xác định được giá trị gần đúng của điện áp đo được, công tắc có thể được chuyển sang phạm vi tối đa trước, sau đó có thể giảm phạm vi này xuống vị trí thích hợp từng bước. Khi đo điện áp DC, cần chú ý đến cực dương và cực âm. Nếu đầu dò được kết nối sai hướng, đầu dò sẽ phản ứng ngược. Nếu bạn không biết cực dương và cực âm của mạch này, bạn có thể đặt phạm vi vạn năng ở phạm vi tối đa và thử nhanh trên mạch đang thử. Bằng cách quan sát độ lệch của bút stylus, bạn có thể xác định cực dương và cực âm.
3. Đo nguồn điện xoay chiều 220V
Xoay công tắc phạm vi sang vị trí AC 500V. Tại thời điểm này, thang đo đầy đủ là 500V và số đọc được đọc theo tỷ lệ 1:1. Cắm hai đầu dò vào ổ cắm điện và giá trị điện áp đo được ở thang đo được chỉ định bởi đầu dò. Khi đo điện áp xoay chiều, đầu dò không có sự phân biệt dương hay âm.
