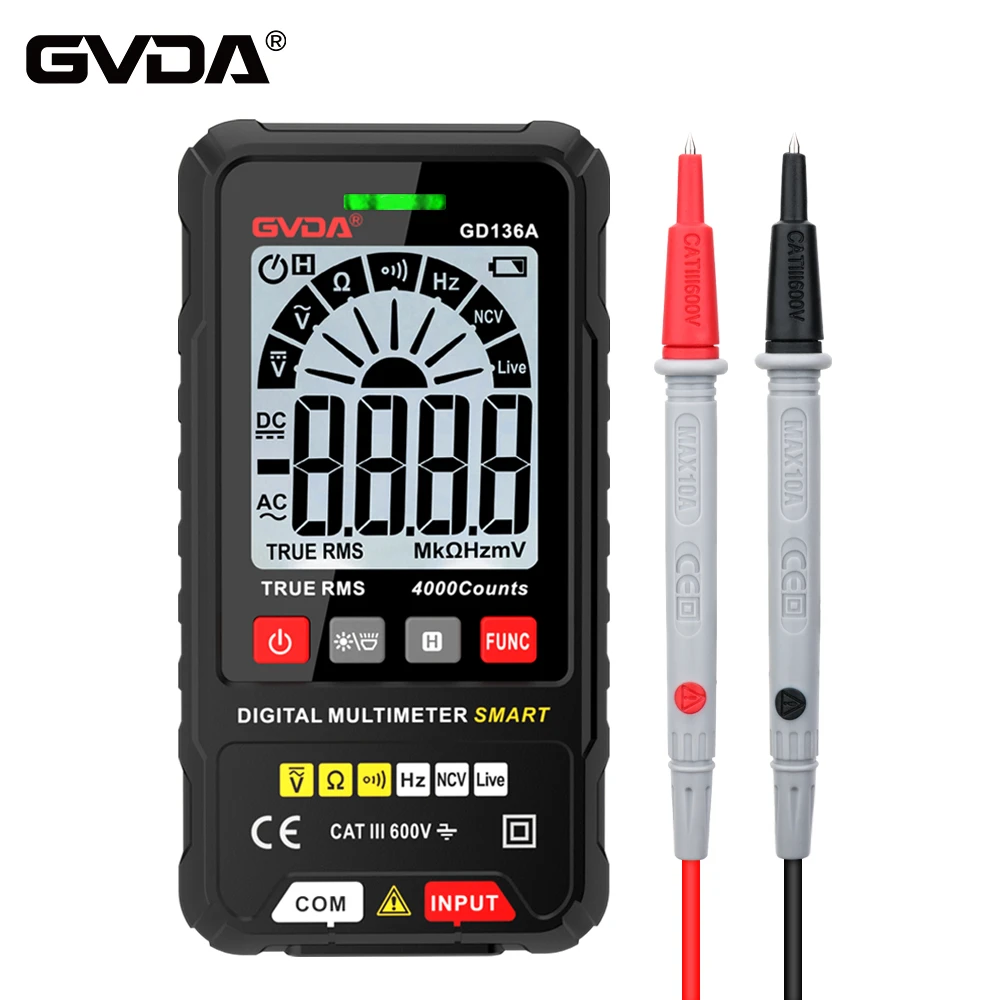

Đồng hồ vạn năng kỹ thuật số thường được sử dụng kỹ năng kiểm tra và sửa chữa lỗi
Một thiết bị bị lỗi trước tiên cần kiểm tra và xác định hiện tượng lỗi là phổ biến (không thể đo được tất cả các chức năng) hoặc tính cá nhân (các chức năng riêng lẻ hoặc phạm vi riêng lẻ), sau đó phân biệt từng tình huống để có giải pháp phù hợp.
1. Nếu tất cả các thiết bị không hoạt động, nên tập trung kiểm tra mạch cấp nguồn và mạch chuyển đổi A/D. Kiểm tra phần nguồn điện, bạn có thể tháo pin nhiều lớp, nhấn công tắc nguồn, dùng bút dương nối với bảng đo nguồn điện âm, bút âm nối với nguồn điện dương (đối với đồng hồ vạn năng kỹ thuật số), nhấn công tắc Đến file đo ống thứ cấp, nếu màn hình hiển thị là điện áp dương của ống thứ cấp thì nghĩa là phần nguồn tốt, nếu độ lệch lớn thì phần nguồn có vấn đề. Nếu có hở mạch, hãy tập trung kiểm tra công tắc nguồn, dây dẫn ắc quy, v.v.. Nếu xảy ra đoản mạch, cần sử dụng phương pháp ngắt kết nối để ngắt dần các bộ phận sử dụng nguồn điện, tập trung kiểm tra bộ khuếch đại hoạt động, bộ đếm thời gian và bộ chuyển đổi A/D, v.v. Nếu xảy ra đoản mạch, nó thường làm hỏng nhiều thành phần tích hợp. Việc kiểm tra bộ chuyển đổi A/D có thể được thực hiện đồng thời với bảng cơ bản, tương đương với đầu DC của đồng hồ vạn năng analog, phương pháp kiểm tra cụ thể:
(1) phạm vi của bảng đo đến bánh răng có điện áp DC thấp nhất;.
(2) Đo xem điện áp hoạt động của bộ chuyển đổi A/D có bình thường hay không. Theo bảng được sử dụng trong mô hình bộ chuyển đổi A/D, tương ứng với chân V + và chân COM, giá trị đo được và giá trị điển hình của nó so với việc nó có nhất quán hay không.
(3) Đo điện áp tham chiếu của bộ chuyển đổi A/D, điện áp tham chiếu vạn năng kỹ thuật số thông dụng hiện nay thường là 100mV hoặc 1V, tức là để đo điện áp DC giữa VREF + và COM, nếu nó lệch khỏi 100mV hoặc 1V , nó có thể được điều chỉnh bằng chiết áp bên ngoài.
(4) Kiểm tra màn hình số 0 đầu vào, cực dương IN + và cực âm IN - bộ chuyển đổi A/D ngắn, sao cho điện áp đầu vào Vin=0, đồng hồ hiển thị "00.{{5 }}" hoặc "00.00".
(5) Kiểm tra độ sáng đầy đủ của nét hiển thị. Chân TEST của cực thử nghiệm và cực dương của nguồn điện V+ ngắn mạch, khiến mạch logic chạm đất ở mức điện thế cao, tất cả các mạch kỹ thuật số đều ngừng hoạt động. Bởi vì mỗi nét được thêm vào điện áp DC, nên tất cả các nét đối chiếu sáng bảng hiển thị "1888", bảng đối điểm hiển thị "18888". Nếu thiếu hiện tượng đột quỵ, hãy kiểm tra bộ chuyển đổi A/D tương ứng với chân đầu ra và cao su dẫn điện (hoặc đường dây) và hiển thị giữa tiếp điểm kém và ngắt kết nối.
2. Nếu có vấn đề với các tập tin riêng lẻ, bộ chuyển đổi A/D và bộ phận cấp nguồn sẽ hoạt động bình thường. Điện áp DC, tập tin điện trở do một bộ điện trở chia điện áp chung; Shunt dòng điện AC và DC; Điện áp xoay chiều và dòng điện xoay chiều với bộ chuyển đổi AC/DC chung; khác như Cx, HFE, F, v.v. bao gồm các bộ chuyển đổi độc lập khác nhau. Hiểu được mối quan hệ giữa chúng, từ đó dựa vào sơ đồ nguồn điện sẽ dễ dàng tìm ra vị trí lỗi. Nếu kết quả đo tín hiệu nhỏ không chính xác hoặc số liệu hiển thị tăng vọt thì hãy tập trung kiểm tra xem tiếp điểm của công tắc phạm vi có tốt không.
3. Nếu dữ liệu đo không ổn định và giá trị luôn tăng tích lũy, làm ngắn mạch đầu vào của bộ chuyển đổi A/D, dữ liệu hiển thị không bằng 0 thì nguyên nhân thường là do hiệu suất kém của 0. Tụ điện tham chiếu 1μF.
Theo phân tích ở trên, trình tự sửa chữa cơ bản của đồng hồ vạn năng kỹ thuật số phải là: đầu bảng kỹ thuật số → Điện áp DC → Dòng điện một chiều → Điện áp xoay chiều → Dòng điện xoay chiều → tập tin điện trở (bao gồm còi và kiểm tra độ sụt điện áp dương của ống thứ cấp ) → Cx → HFE, F, H, T, v.v. Tuy nhiên, nó không nên quá máy móc và một số vấn đề có thể nhìn thấy rõ ràng có thể được giải quyết trước. Tuy nhiên, khi thực hiện điều chỉnh, hãy đảm bảo tuân theo các quy trình trên.
Nói chung, một đồng hồ vạn năng bị lỗi, sau khi kiểm tra thích hợp, việc đầu tiên cần làm là phân tích các bộ phận có thể xảy ra lỗi, sau đó theo sơ đồ nối dây để tìm ra vị trí lỗi để thay thế và sửa chữa. Vì đồng hồ vạn năng kỹ thuật số là một dụng cụ chính xác hơn nên các linh kiện thay thế phải được sử dụng với cùng thông số của các linh kiện, đặc biệt là việc thay thế bộ chuyển đổi A/D, phải được nhà sản xuất sử dụng sau khi sàng lọc nghiêm ngặt khối tích hợp, nếu không sẽ có sẽ có sai sót và không thể đạt được độ chính xác cần thiết. Bộ chuyển đổi A/D mới cũng cần kiểm tra lại phương pháp đã mô tả trước đó chứ không phải vì mới và hãy tin vào điều đó.
Hiện nay, các nhà sản xuất đồng hồ vạn năng kỹ thuật số trong nước rất nhiều, chất lượng cũng có tốt có xấu, chất lượng của bảng đồng ghép hai mặt, trong sửa chữa không dễ tìm. Độ bền cách điện của tấm nhựa không đủ, chủ yếu trong phép đo sai số điện áp cao lớn, việc sửa chữa phải được phân biệt với sự thay đổi giá trị điện trở của bộ chia điện áp. Khi gặp tình huống này, tốt nhất bạn nên sử dụng phương pháp ngắt kết nối để tìm ra điểm hỏng hóc. Phần bị cháy và bị cacbon hóa phải được làm sạch để đáp ứng các yêu cầu về cách nhiệt. Gặp phải đường dây kết nối hai mặt do đứt gãy lỗ chuyển tiếp do không thể đưa tín hiệu vào, dễ nhầm lẫn với hiện tượng công tắc chuyển mạch kém và khó tách, loại hư hỏng này tốt nhất nên sử dụng phương pháp đoản mạch. để tìm ra điểm thất bại.
