Việc phát hiện tụ điện bị lỗi thường được thực hiện bằng đồng hồ vạn năng
Đồng hồ vạn năng con trỏ để phát hiện lỗi tụ điện
1, phát hiện lỗi tụ điện không phân cực:
Phát hiện đồng hồ vạn năng con trỏ đầu tiên để về 0 cơ học. Sau đó chọn file ohm vạn năng Rx10k, bảng bút màu đỏ và đen được tiếp xúc để kiểm tra điện dung của 2 chân, quan sát chỉ báo vạn năng về sự thay đổi giá trị điện trở.
Nếu nối bút vào thời điểm thì con trỏ sẽ xoay nhỏ bên phải rồi quay về vô cực; chuyển bút sang đo lại, bút nối vào thời điểm đó, con trỏ vẫn ở bên phải nhỏ xíu xoay về vô cực thì tụ này bình thường.
Nếu đồng hồ vạn năng được kết nối với thời điểm, con trỏ chuyển sang phải gần 0 thì tụ điện bị rò rỉ nghiêm trọng hoặc đã bị hỏng.
Nếu đồng hồ vạn năng được bật ngay lập tức, con trỏ không thể trở về vô cực sau khi xoay sang phải, cho biết tụ điện bị rò rỉ.
Nếu đồng hồ vạn năng được bật ngay lập tức, con trỏ không di chuyển, cho biết tụ điện đang mở.
2, phát hiện lỗi tụ điện:
Tụ điện là tụ điện có cực tính. Trước khi kiểm tra, hãy dùng tuốc nơ vít hoặc một từ để xả điện tích dư của tụ điện. Sau đó dùng bút đen của đồng hồ vạn năng nối với cực dương của tụ điện, bút đỏ nối với cực âm và quan sát sự dao động của con trỏ đồng hồ.
Trong thời điểm vừa mới bật, đồng hồ vạn năng phải lệch sang phải một góc lớn hơn, sau đó quay về bên trái. Cho đến khi nó dừng lại ở đâu đó, giá trị điện trở đo được lúc này chính là điện dung của điện trở cách điện dương. Điện trở đo được sau khi bật bút công tơ là điện trở cách điện ngược của tụ điện.
Nếu con trỏ của bảng không di chuyển có nghĩa là điện dung của tụ điện này biến mất hoặc bị ngắt kết nối bên trong.
Nếu bảng đo điện dung của điện trở cách điện dương và âm rất nhỏ hoặc 0 thì tụ điện bị rò rỉ hoặc đoản mạch bên trong.

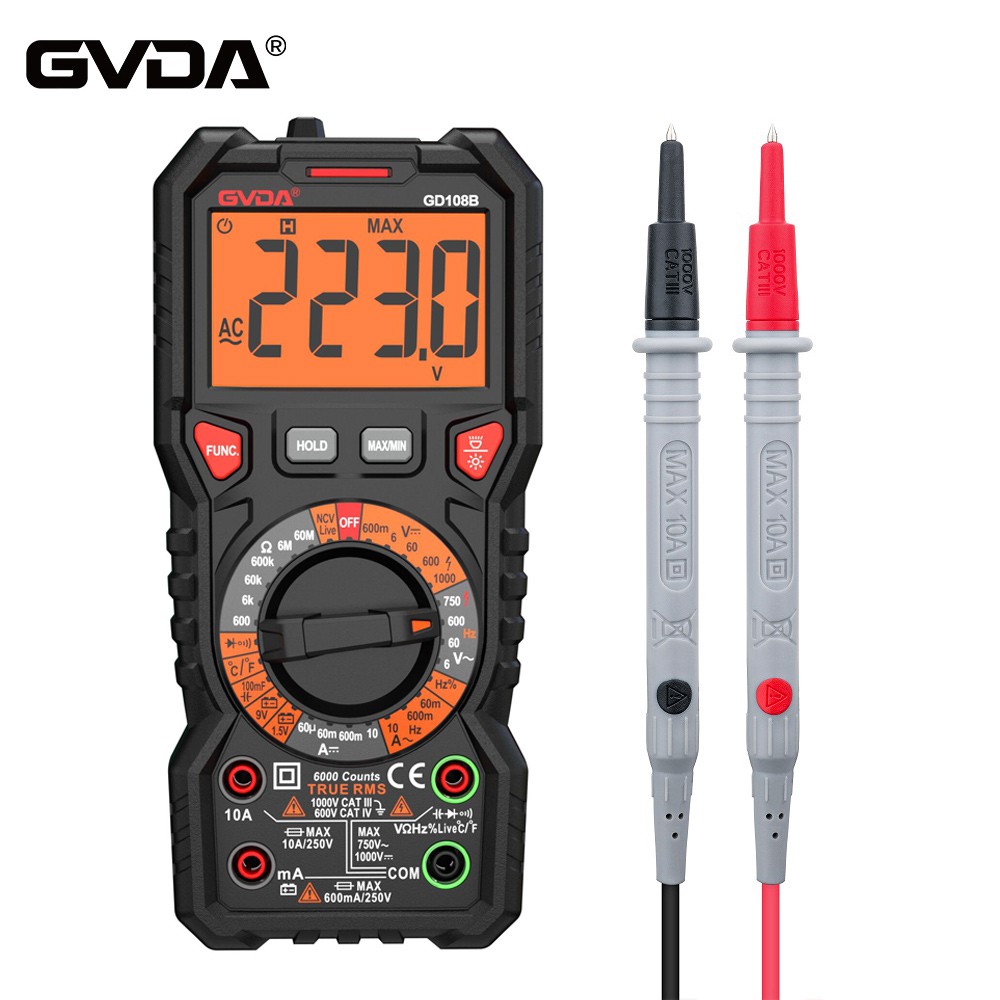

Đồng hồ vạn năng kỹ thuật số để phát hiện lỗi điện dung
Đồng hồ vạn năng kỹ thuật số sẽ được đặt trong file điện dung, tùy theo độ lớn của công suất để chọn số phù hợp. Sau khi tụ điện cần kiểm tra được phóng điện hoàn toàn, hai chân của tụ điện được cắm trực tiếp vào lỗ kiểm tra để đo; hoặc hai bút tiếp xúc trực tiếp với chân tụ điện để đo, lúc này dung lượng của tụ cần đo sẽ hiển thị trực tiếp trên đồng hồ vạn năng.
Đo tụ điện bằng đồng hồ vạn năng kỹ thuật số, tụ điện cần đo sau khi phóng điện hoàn toàn, bảng phải là điện dung tiếp xúc bút đỏ của cực dương, bút đen nối với cực âm của tụ điện, lần này điện dung đo được của điện trở cách điện dương và ngược lại điện trở đo được là điện trở cách điện âm.
Kỹ năng thay tụ điện:
1, dung lượng tụ điện thay thế và dung lượng điện dung ban đầu về cơ bản là giống nhau.
2, điện dung cao áp có thể thay thế điện dung điện áp thấp, nhưng điện dung điện áp thấp không thể thay thế điện dung cao áp.
3, tụ điện công suất nhỏ có thể được thay thế song song với tụ điện công suất lớn; tụ điện có công suất lớn có thể thay nối tiếp bằng tụ điện có công suất nhỏ.
4, tụ điện có thể được thay thế bằng tụ điện không phân cực.
5, đối với tụ điện dao động tần số cao và tụ lọc nguồn điện, không thể thay thế bằng tụ điện thông thường.
