Cấu trúc thành phần và mô tả của vạn năng
1, tiêu đề
1. Tiêu đề loại con trỏ
Nó là một ampe kế DC điện từ rất nhạy cảm và là các chỉ số hiệu suất chính của đồng hồ vạn năng phụ thuộc phần lớn vào hiệu suất của đầu mét. Độ nhạy của đầu mét đề cập đến giá trị của dòng điện trực tiếp chảy qua đầu mét khi con trỏ lệch đến quy mô đầy đủ. Giá trị này càng nhỏ, độ nhạy của đầu mét càng cao và điện trở bên trong trong quá trình đo điện áp càng lớn, dẫn đến hiệu suất tốt hơn. Có bốn dòng tỷ lệ trên tiêu đề và các chức năng của chúng như sau:
Dòng đầu tiên (từ trên xuống dưới) được đánh dấu bằng r hoặc ω, biểu thị giá trị điện trở. Khi công tắc nằm trong phạm vi OHM, dòng tỷ lệ này được đọc;
Dòng thứ hai được đánh dấu bằng ∽ và VA, biểu thị các giá trị của điện áp AC/DC và dòng DC. Khi công tắc chuyển đổi ở trong điện áp AC/DC hoặc chế độ dòng DC và phạm vi nằm ở các vị trí khác ngoại trừ AC 10V, dòng tỷ lệ này được đọc;
Dòng thứ ba được đánh dấu bằng 10V, cho biết giá trị điện áp AC là 10V. Khi công tắc chuyển đổi nằm trong phạm vi điện áp AC/DC và phạm vi đo ở mức 10V AC, dòng tỷ lệ này được đọc;
Mục thứ tư được đánh dấu bằng DB, cho biết mức âm thanh.

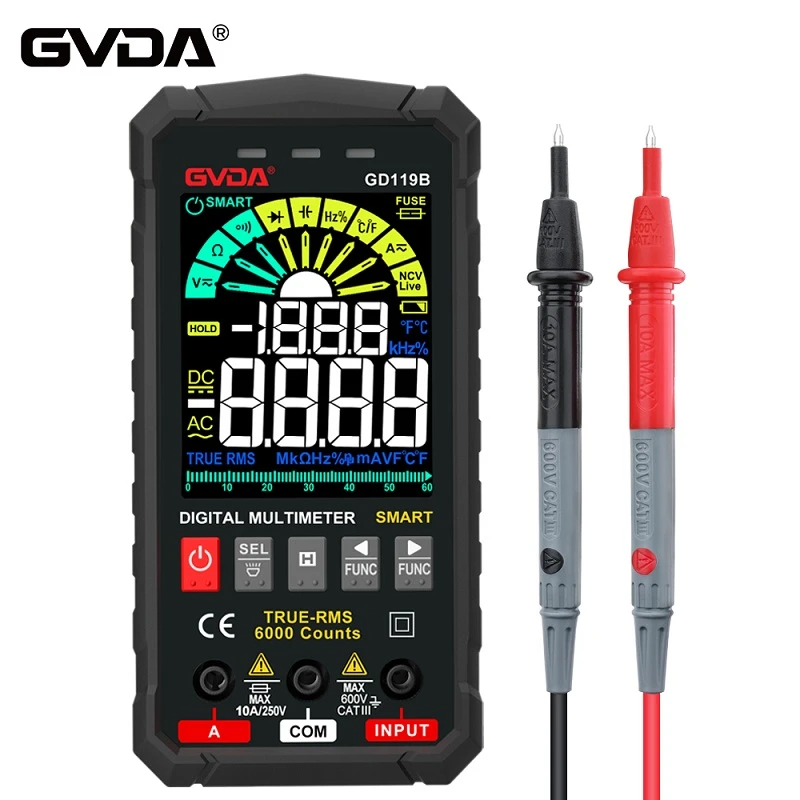

2. Đầu đo kỹ thuật số
Tiêu đề của một đồng hồ vạn năng kỹ thuật số thường bao gồm chip chuyển đổi A/D (tương tự/kỹ thuật số), các thành phần ngoại vi và màn hình tinh thể lỏng. Độ chính xác của đồng hồ vạn năng bị ảnh hưởng bởi tiêu đề. Một đồng hồ vạn năng, do số được chuyển đổi bởi chip A/D, thường được gọi là Việt kế kỹ thuật số Digital Digital 31/2- Các chip thường được sử dụng là ICL7106 (cổ điển 3-} và một nửa chip phạm vi thủ công LCD, các phiên bản sau bao gồm 7106a, 7106b, 7206, 7240, v.v.) Chip phạm vi thủ công LED).
2, đường đo
Mạch đo là một mạch được sử dụng để chuyển đổi các tín hiệu đo được khác nhau thành các dòng DC nhỏ phù hợp để đo mét. Nó bao gồm các điện trở, các thành phần bán dẫn và pin. Nó có thể chuyển đổi các tín hiệu đo được khác nhau (như dòng điện, điện áp, điện trở, v.v.) và các phạm vi khác nhau thành một giới hạn nhất định của dòng DC nhỏ thông qua một loạt các quy trình (như chỉnh lưu, phân chia, phân chia điện áp, v.v.) và gửi chúng đến đồng hồ đo để đo.
3, Công tắc chuyển đổi
Chức năng của nó là chọn các mạch đo khác nhau để đáp ứng các yêu cầu đo lường của các loại và phạm vi khác nhau. Nhìn chung có hai công tắc chuyển đổi, mỗi công tắc được đánh dấu bằng các bánh răng và phạm vi khác nhau.
4, ổ cắm bút và bút
Có hai loại đầu dò, đỏ và đen. Khi sử dụng, đầu dò màu đỏ phải được chèn vào ổ cắm được đánh dấu bằng dấu "+" và đầu dò màu đen phải được chèn vào ổ cắm được đánh dấu bằng dấu "-".
