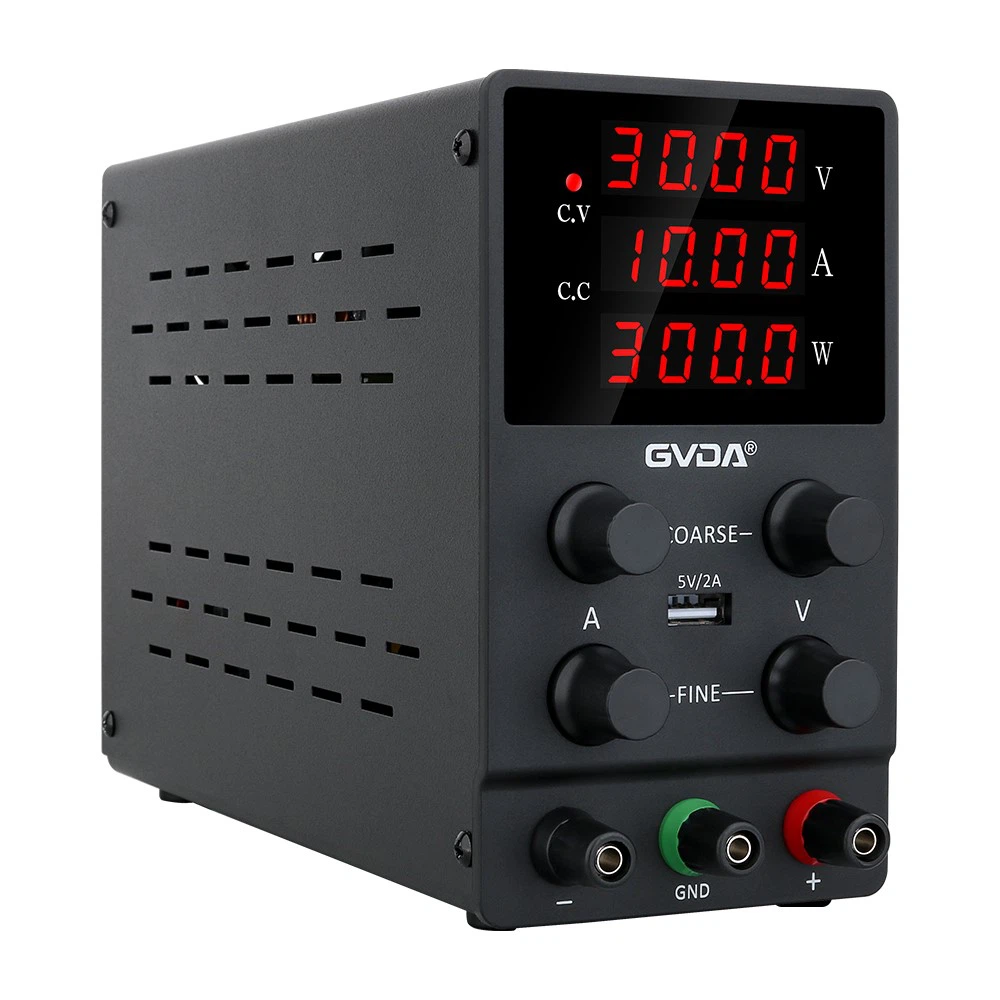

Các thành phần của một nguồn cung cấp năng lượng chuyển đổi
1. Mạch chính
Bộ giới hạn dòng khởi động: giới hạn dòng khởi động ở phía đầu vào tại thời điểm bật nguồn.
Bộ lọc đầu vào: Chức năng của nó là lọc sự lộn xộn hiện có trong lưới và ngăn không cho sự lộn xộn do máy tạo ra quay trở lại lưới.
Chỉnh lưu và lọc: Chỉnh lưu trực tiếp nguồn điện xoay chiều của lưới điện thành nguồn điện một chiều mượt mà hơn.
Biến tần: Biến đổi DC đã chỉnh lưu thành AC tần số cao, đây là phần cốt lõi của nguồn điện chuyển đổi tần số cao.
Chỉnh lưu và lọc đầu ra: Cung cấp nguồn điện DC ổn định và đáng tin cậy theo yêu cầu của tải.
2. Mạch điều khiển
Một mặt, các mẫu được lấy từ đầu ra, so sánh với giá trị cài đặt, sau đó biến tần được điều khiển để thay đổi độ rộng xung hoặc tần số xung để ổn định đầu ra; mặt khác, theo dữ liệu được cung cấp bởi mạch thử nghiệm, nó được xác định bởi mạch bảo vệ và được cung cấp. Mạch điều khiển thực hiện các biện pháp bảo vệ khác nhau đối với nguồn điện.
3. Mạch phát hiện
Cung cấp các thông số khác nhau và dữ liệu thiết bị khác nhau khi chạy mạch bảo vệ.
4. Nguồn điện phụ trợ
Thực hiện khởi động phần mềm (từ xa) của nguồn điện và cung cấp năng lượng cho mạch bảo vệ và mạch điều khiển (PWM và các chip khác).
Chuyển đổi nguồn điện đang trở nên phổ biến và thu nhỏ. Bộ đổi nguồn sẽ dần thay thế mọi ứng dụng của máy biến áp trong đời sống hàng ngày. Việc áp dụng nguồn cung cấp năng lượng chuyển mạch vi mô công suất thấp trước tiên phải được phản ánh trong đồng hồ hiển thị kỹ thuật số, đồng hồ thông minh, bộ sạc điện thoại di động, v.v. Ở giai đoạn này, đất nước đang thúc đẩy mạnh mẽ việc xây dựng lưới điện thông minh và các yêu cầu về năng lượng điện mét đã được tăng lên rất nhiều. Chuyển đổi nguồn cung cấp năng lượng sẽ dần dần thay thế ứng dụng của máy biến áp trên đồng hồ năng lượng điện.
