Khéo léo sử dụng đồng hồ vạn năng để đo điện trở đất
Trong nhiều trường hợp, cần phải chôn các điện cực nối đất và dẫn các tầng nối đất ra ngoài để nối đất các dụng cụ, thiết bị một cách tin cậy. Để đảm bảo điện trở nối đất đáp ứng yêu cầu, thường cần có máy đo điện trở nối đất chuyên dụng để đo.
Nhưng trong thực tế, máy đo điện trở nối đất chuyên dụng rất đắt và khó tìm. Có thể dùng đồng hồ vạn năng để đo điện trở nối đất không? Tác giả đã tiến hành thí nghiệm về điện trở nối đất của các loại đất khác nhau bằng đồng hồ vạn năng và so sánh dữ liệu đo bằng đồng hồ vạn năng với dữ liệu đo bằng máy đo điện trở nối đất chuyên dụng. Hai người đã rất thân thiết. Phương pháp đo cụ thể như sau:
Tìm hai thanh thép tròn dài 8mm và 1m, mài sắc một đầu làm que thử phụ rồi cắm xuống đất cách 5m hai bên thân nối đất A để kiểm tra. Độ sâu ít nhất phải là 0,6m và cả ba phải được giữ trên một đường thẳng.

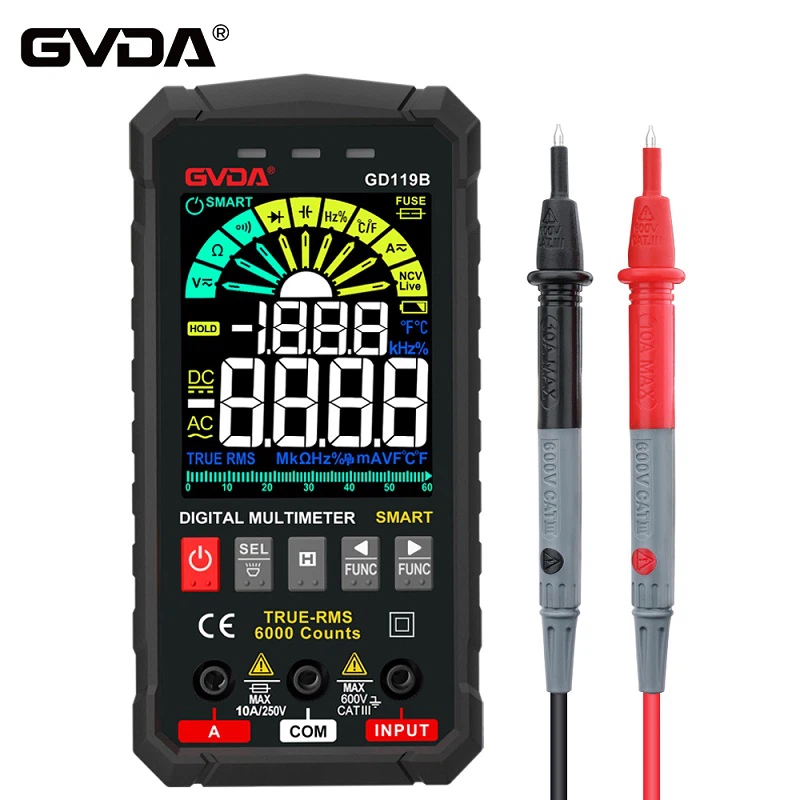

Ở đây A là vật nối đất cần kiểm tra, B và C là các thanh kiểm tra phụ trợ. Sau đó dùng đồng hồ vạn năng (bánh răng R*1) để đo A và B; Các giá trị điện trở giữa A và C, ký hiệu là RAB, RAC và RBC, có thể được tính toán để xác định giá trị điện trở nối đất của thân nối đất A.
Do điện trở nối đất là điện trở tiếp xúc giữa vật nối đất và đất. Gọi điện trở nối đất của A, B, C lần lượt là RA, RB và RC. Gọi điện trở đất giữa A và B là RX, vì khoảng cách giữa AC và AB bằng nhau nên điện trở đất giữa A và C cũng có thể là RX; Vì BC{0}}AB nên điện trở của đất giữa B và C xấp xỉ 2RX, nên:
RAB=RA+RB+RX......
① RAC=RA+RC+RX......
② RBC=RB+RC+2RX......
③ Thêm ①+②? ③ Nghĩa là: RA=(RAB+RAC? RBC)/2... ④
④ Công thức tính điện trở nối đất.
Ví dụ đo thực tế: Dữ liệu của một vật nối đất nhất định như sau: RAB=8.4 Å, RAC=9.3 Å, RBC=10.5 Å. Sau đó:
RA=(8.4+9.3? 10.5)/2=3.6 (Å)
Vậy giá trị điện trở nối đất của vật nối đất A được thử nghiệm là 3,6 Å.
Điều cần lưu ý là trước khi đo, các thân nối đất A, B, C cần được chà nhám và đánh bóng bằng giấy nhám để giảm thiểu điện trở tiếp xúc giữa đầu dò và thân nối đất, nhằm giảm sai số.
