Phân loại và công dụng của máy đo ánh sáng
Các loại máy đo độ sáng
1. Máy đo độ sáng thị giác: Sử dụng bất tiện, độ chính xác thấp và ít được sử dụng.
2. Máy đo độ sáng quang điện: Máy đo độ sáng quang điện Selen và máy đo độ sáng quang điện silicon được sử dụng phổ biến.
Thành phần và yêu cầu sử dụng của máy đo độ sáng tế bào quang điện:
1. Thành phần: microampe, núm xoay, điều chỉnh điểm 0, cực, tế bào quang điện, bộ lọc hiệu chỉnh V(λ), v.v.
Tế bào quang điện Selenium (Se) hoặc tế bào quang điện silicon (Si) thường được sử dụng làm máy đo độ sáng, còn được gọi là máy đo lux.
2. Yêu cầu sử dụng:
① Tế bào quang điện nên sử dụng tế bào quang điện selen (Se) hoặc tế bào quang điện silicon (Si) có độ tuyến tính tốt; chúng có thể duy trì sự ổn định tốt trong thời gian dài và có độ nhạy cao; khi E cao, sử dụng tế bào quang điện có điện trở trong cao, độ nhạy thấp và độ tuyến tính tốt. , không dễ bị hư hỏng bởi ánh sáng mạnh.
② Có bộ lọc hiệu chỉnh V (λ) bên trong, phù hợp để chiếu sáng các nguồn sáng có nhiệt độ màu khác nhau và có sai số nhỏ.
③ Lý do tại sao một bộ bù góc cosin (thủy tinh trắng đục hoặc nhựa trắng) được thêm vào phía trước tế bào quang điện là vì khi góc tới lớn, tế bào quang điện sẽ lệch khỏi định luật cosin.
④Máy đo độ sáng nên hoạt động ở nhiệt độ phòng hoặc gần với nhiệt độ phòng (độ trôi của tế bào quang điện thay đổi khi nhiệt độ thay đổi).

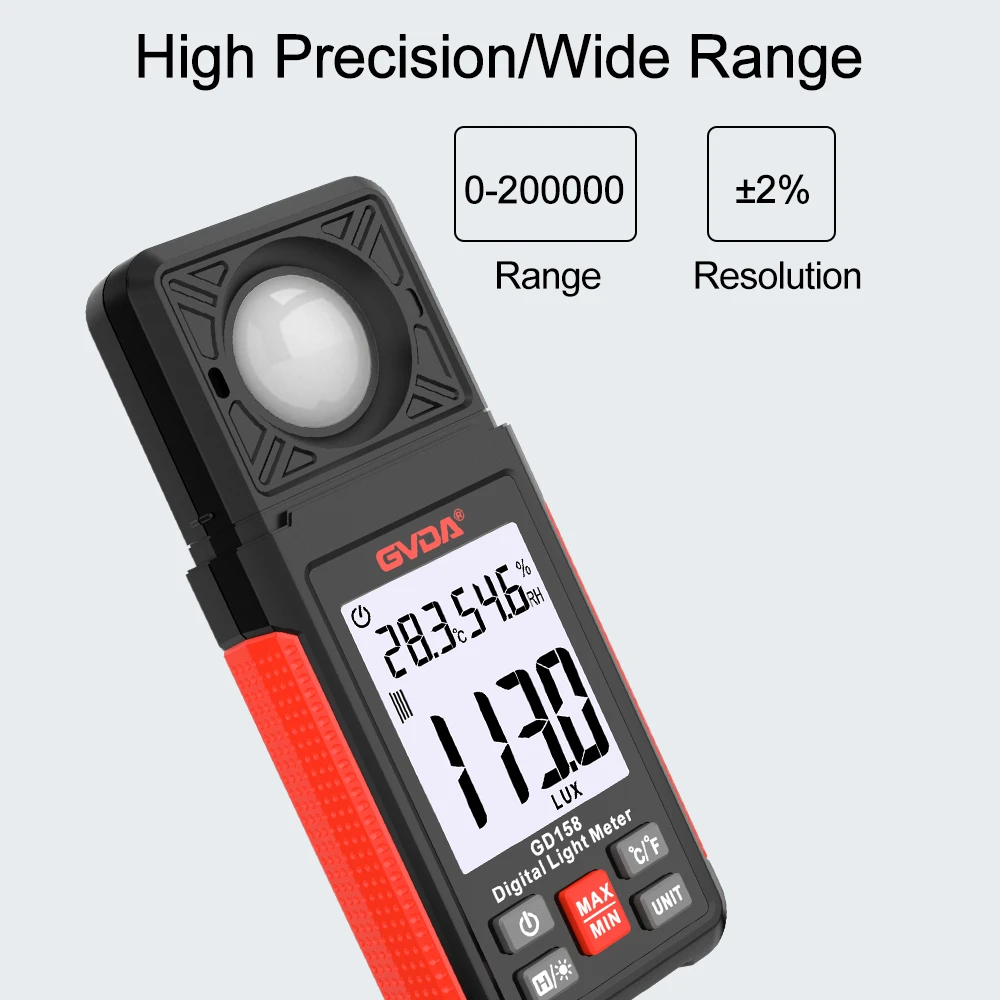

Cách sử dụng máy đo ánh sáng
①Bật nguồn.
②Mở nắp bộ tách sóng quang và đặt bộ tách sóng quang theo chiều ngang ở vị trí đo.
③Chọn dụng cụ đo phù hợp.
Nếu chỉ hiển thị "1" ở đầu bên trái của màn hình, điều đó có nghĩa là độ sáng quá mức và bạn cần nhấn phím phạm vi (phím ⑧) để điều chỉnh bội số đo.
④Máy đo độ sáng bắt đầu hoạt động và hiển thị giá trị độ sáng trên màn hình hiển thị.
⑤Dữ liệu hiển thị trên màn hình hiển thị liên tục thay đổi. Khi dữ liệu hiển thị tương đối ổn định, nhấn phím HOLD (phím ⑧) để khóa dữ liệu.
⑥Đọc và ghi lại các giá trị quan sát được hiển thị trong đầu đọc. Giá trị quan sát được bằng số hiển thị trên màn hình nhân với giá trị khoảng.
Ví dụ: 500 được hiển thị trên màn hình, trạng thái hiển thị ở góc dưới bên phải là "×2000" và giá trị đo độ chiếu sáng là 1000000lx, tức là (500×2000).
⑦Nhấn lại công tắc khóa để hủy chức năng khóa giá trị đọc.
⑧ Trong mỗi lần quan sát, lấy ba số đo liên tiếp và ghi lại.
⑨Sau khi hoàn thành mỗi lần đo, nhấn phím công tắc nguồn để cắt nguồn.
⑩Đậy nắp bộ tách sóng quang và đặt lại vào hộp.
