Cấu trúc của đồng hồ vạn năng và những điểm chính khi sử dụng nó
Đồng hồ vạn năng là một dụng cụ điện cầm tay đa chức năng, có thể đo dòng điện một chiều, điện áp một chiều, điện áp xoay chiều và điện trở.
Một số còn có thể đo điện dung, độ tự cảm và một số thông số của chất bán dẫn (chẳng hạn như ).
Nắm vững cách sử dụng thành thạo đồng hồ vạn năng là kỹ năng cơ bản của người thợ điện và đồng hồ vạn năng là một trong những dụng cụ cần thiết của người thợ điện.

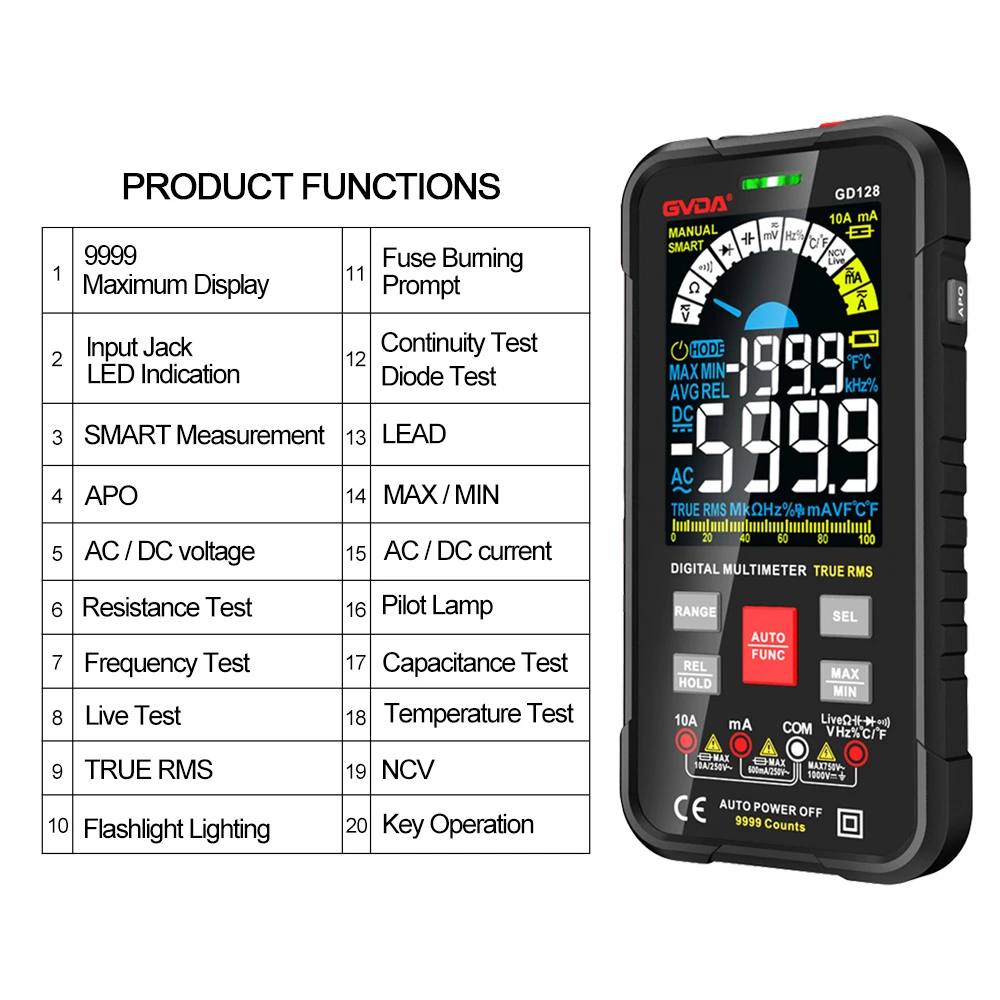

Đồng hồ vạn năng có thể được chia thành đồng hồ vạn năng loại con trỏ và đồng hồ vạn năng kỹ thuật số
Do có nhiều loại đồng hồ vạn năng nên cần chuẩn bị đo trước khi sử dụng.
1. Làm quen với chức năng của các công tắc chuyển đổi, núm vặn, ổ cắm, v.v. Kiểm tra các ký hiệu quay số. Sự xuất hiện của "đồng hồ vạn năng con trỏ và đồng hồ vạn năng kỹ thuật số" biểu thị vị trí nằm ngang và "Å" biểu thị việc sử dụng theo chiều dọc.
2. Tìm hiểu mức điện đo được tương ứng với từng dấu tích trên mặt đồng hồ.
3. Kiểm tra xem vị trí của đầu dò màu đỏ và đen có chính xác không. Cắm đầu dò màu đỏ vào ổ cắm "cộng" và đầu dò màu đen vào ổ cắm "-". Một số đồng hồ vạn năng còn có đầu đo điện áp cao AC/DC 2500V. Khi đo điện áp cao, đầu dò màu đen không di chuyển. Cắm đầu dò màu đỏ vào ổ cắm điện áp cao.
4. Điều chỉnh điểm 0 cơ học. Xoay vít điều chỉnh điểm 0 cơ học trên bảng đồng hồ vạn năng để căn chỉnh con trỏ với vị trí "0" ở đầu bên trái của mặt số.
Bài toán đo giá trị điện trở thuận của điốt bằng đồng hồ vạn năng
Đồng hồ vạn năng đo điện trở thuận của diode và các phạm vi ohmic khác nhau đo các giá trị điện trở khác nhau.
Diode là một phần tử phi tuyến. Có thể thấy từ đường cong đặc tính volt ampe của nó rằng điện áp đặt vào cả hai đầu của diode không tỷ lệ với dòng điện chạy qua phần tử, nghĩa là đặc tính volt ampe của nó không phải là một đường thẳng mà là một đường cong.
Khi đo điện trở thuận của diode bằng dải ohm của đồng hồ vạn năng, mặc dù R của dải ohm × 1 đến R × Điện áp nguồn bên trong 1k là như nhau, nhưng khi đo ở các bánh răng khác nhau, điện trở trong của mạch đo là khác nhau.
Do đó, điện áp đặt vào hai đầu của linh kiện cũng khác nhau, dẫn đến linh kiện đo được phản ánh các giá trị điện trở khác nhau.
