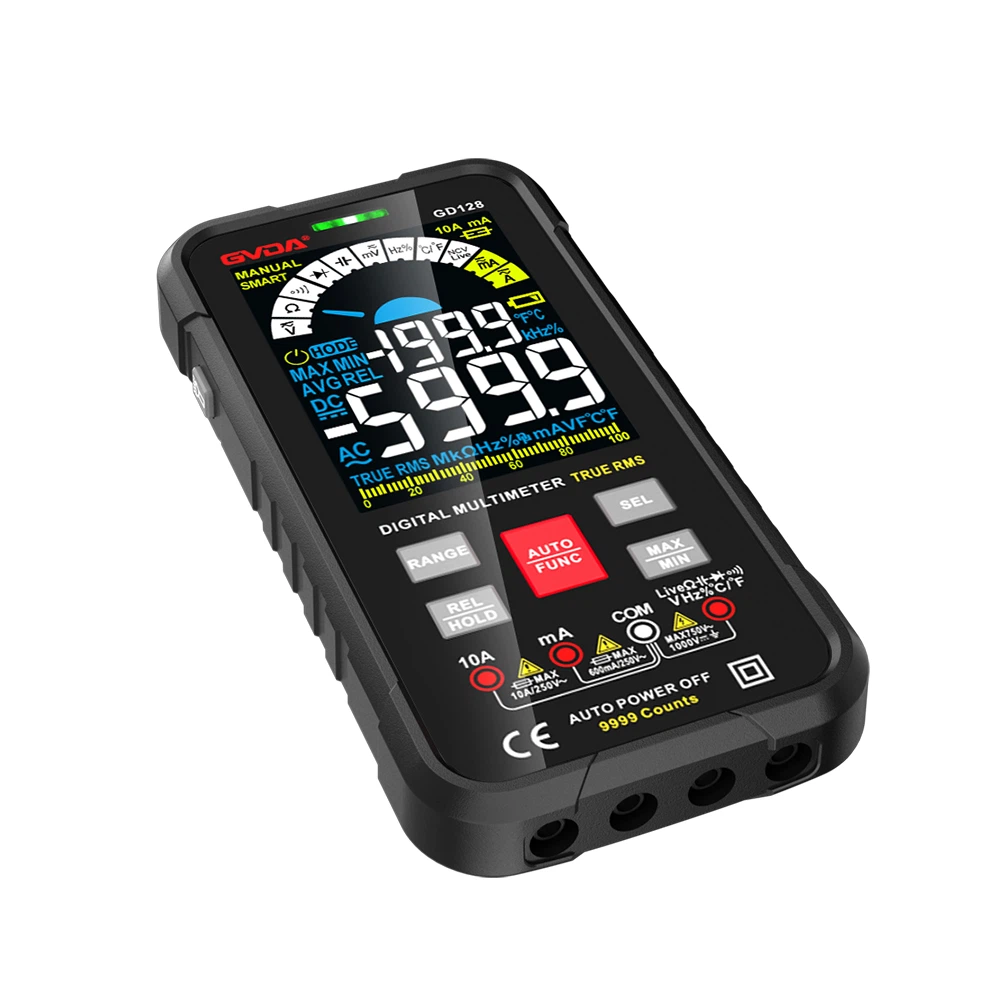

Đồng hồ vạn năng đại diện cho những con số nào
1. Đo điện áp
1. Đo điện áp DC, chẳng hạn như pin, nguồn điện Walkman, v.v. Đầu tiên cắm dây đo màu đen vào lỗ "com" và dây đo màu đỏ vào "V Ω". Chọn núm đến phạm vi lớn hơn giá trị ước tính (lưu ý: các giá trị trên mặt số là phạm vi tối đa, "V-" biểu thị dải điện áp DC, "V-" biểu thị dải điện áp AC và "A" là phạm vi hiện tại), sau đó vặn Nối dây đo với nguồn điện hoặc cả hai đầu của pin; giữ liên lạc ổn định. Giá trị có thể được đọc trực tiếp từ màn hình hiển thị, nếu nó hiển thị là "1.", điều đó cho thấy phạm vi đo quá nhỏ, vì vậy cần phải tăng phạm vi đo trước khi đo. Nếu "-" xuất hiện ở phía bên trái của giá trị, điều đó có nghĩa là cực của dây dẫn thử nghiệm ngược với cực của nguồn điện thực tế. Tại thời điểm này, dây đo màu đỏ được kết nối với cực âm.
2. Đo điện áp xoay chiều. Giắc đo dây dẫn thử nghiệm giống như phép đo điện áp DC, nhưng phải xoay núm xoay về phạm vi yêu cầu tại bánh răng AC "V~". Không có sự khác biệt giữa điện áp xoay chiều dương và âm, và phương pháp đo vẫn giống như trước đây. Bất kể đo điện áp AC hay DC, hãy chú ý đến an toàn cá nhân và không chạm tay vào phần kim loại của que thử.
2. Đo dòng điện
1. Đo dòng điện một chiều. Đầu tiên cắm dây đo màu đen vào lỗ "COM". Nếu đo dòng điện lớn hơn 200mA, hãy cắm dây đo màu đỏ vào giắc cắm "10A" và xoay núm về DC "10A"; nếu đo dòng điện nhỏ hơn 200mA, hãy cắm dây đo màu đỏ vào giắc cắm "200mA" và xoay núm điều chỉnh đến phạm vi phù hợp trong phạm vi DC 200mA. Sau khi điều chỉnh, đã đến lúc đo lường. Xâu đồng hồ vạn năng vào mạch, giữ ổn định và bạn có thể đọc được. Nếu nó được hiển thị là "1.", thì hãy tăng phạm vi; nếu "-" xuất hiện ở phía bên trái của giá trị, điều đó có nghĩa là dòng điện chạy từ dây thử màu đen vào đồng hồ vạn năng.
Đo dòng điện xoay chiều. Phương pháp đo giống như 1, nhưng bánh răng phải được đặt thành bánh răng AC. Sau khi hoàn thành phép đo hiện tại, bút đỏ phải được cắm lại vào lỗ "VΩ". Nếu bạn quên bước này và đo trực tiếp điện áp, haha! Đồng hồ hoặc nguồn điện của bạn sẽ "bay lên trời trong làn khói" - bị loại bỏ!
3. Đo điện trở
Chèn dây đo vào các lỗ "COM" và "VΩ", xoay núm đến phạm vi yêu cầu trong "Ω" và kết nối dây đo với các bộ phận kim loại ở cả hai đầu của điện trở. Trong quá trình đo, bạn có thể dùng tay chạm vào điện trở nhưng không được dùng tay đồng thời. Tiếp xúc với cả hai đầu của điện trở, điều này sẽ ảnh hưởng đến độ chính xác của phép đo - cơ thể con người là một dây dẫn có điện trở lớn nhưng kích thước hữu hạn. Khi đọc, giữ dây đo và điện trở tiếp xúc tốt; chú ý đến đơn vị: đơn vị là "Ω" trong phạm vi "200", "KΩ" trong phạm vi "2K" đến "200K" và đơn vị trên "2M" là "MΩ".
Thứ tư, phép đo của diode
Đồng hồ vạn năng kỹ thuật số có thể đo điốt phát quang, điốt chỉnh lưu... Khi đo, vị trí của dây thử giống như vị trí khi đo điện áp, xoay núm đến -||-- (vạch sẽ không được rút ra); sử dụng dây thử màu đỏ để kết nối cực dương của đi-ốt và dây thử màu đen nối với cực Âm, sự sụt giảm điện áp chuyển tiếp của đi-ốt sẽ được hiển thị. Điện áp rơi của diode Schottky là khoảng 0.2V, điện áp của các bộ chỉnh lưu silicon thông thường (sê-ri 1N4000, 1N5400, v.v.) là khoảng 0,7V và điện áp của điốt phát quang là khoảng 1.8-2.3V. Thay dây dẫn kiểm tra, nếu màn hình hiển thị "1.", điều đó là bình thường, vì điện trở ngược của diode rất lớn, nếu không thì ống đã bị hỏng.
Đối với đồng hồ vạn năng con trỏ, dây đo màu đỏ được kết nối với cực âm của pin và dây đo màu đen được kết nối với cực dương của pin. Do đó, khi sử dụng đồng hồ đo con trỏ để đo điốt, nếu điện trở nhỏ, đầu dây thử màu đen là cực dương; Một đầu của que thử là âm.
Đối với đồng hồ vạn năng kỹ thuật số, nếu điện trở nhỏ, dây thử màu đỏ là dương tính; nếu điện trở lớn, dây thử màu đen là dương tính.
Năm, phép đo của triode
Việc cắm dây đo giống như trên; nguyên tắc là giống như của một diode. Đầu tiên, giả sử rằng chốt A là đế, kết nối chốt bằng bút đen và chạm vào hai chốt còn lại bằng bút đỏ; nếu hai số đọc khoảng 0.7V thì nối chân bằng bút đỏ, bút đen Chạm vào hai chân còn lại, nếu cả hai hiển thị 1 thì chân A là chân đế, nếu không thì cần nối lại -được đo, và ống này là ống PNP. Vậy làm thế nào để đánh giá bộ thu và bộ phát? Đồng hồ kỹ thuật số không thể được đánh giá bằng cách xoay con trỏ như đồng hồ con trỏ, vậy tôi nên làm gì? Chúng ta có thể sử dụng thiết bị "hFE" để phán đoán: trước tiên hãy chuyển thiết bị sang thiết bị "hFE" và bạn có thể thấy rằng có một hàng giắc cắm nhỏ bên cạnh thiết bị, được chia thành các phép đo ống PNP và NPN. Loại ống đã được đánh giá trước đó, lắp đế vào lỗ "b" của loại ống tương ứng và lắp hai chân còn lại vào lỗ "c" và "e" tương ứng. Tại thời điểm này, giá trị có thể được đọc, nghĩa là giá trị; sau đó cố định phần đế và phần còn lại Hoán đổi hai chốt; so sánh hai số đọc, vị trí của chốt có số đọc lớn hơn tương ứng với bề mặt "c" và "e".
Mẹo: Phương pháp trên chỉ có thể đo trực tiếp các ống nhỏ như dòng 9000. Nếu bạn muốn đo các ống lớn, bạn có thể sử dụng phương pháp nối dây, tức là sử dụng dây nhỏ để dẫn ba chân ra. Điều này thuận tiện hơn nhiều.
6. Đo ống hiệu ứng trường MOS
Kênh N có dòng 3D01, 4D01 nội địa và dòng 3SK của Nissan. Xác định cực G (cổng): dùng file diode của đồng hồ vạn năng. Nếu điện áp dương và âm giảm giữa một chân và hai chân còn lại lớn hơn 2V, nó sẽ hiển thị "1" và chân này là lưới G. Sau đó đổi dây đo để đo hai chân còn lại. Trong trường hợp sụt áp nhỏ, dây đo màu đen được nối với cực D (cống) và dây đo màu đỏ được nối với cực S (nguồn).
