Nguồn điện điều chỉnh tuyến tính là gì và đặc điểm của nó là gì?
Chúng tôi thường phân loại các nguồn cung cấp điện được điều chỉnh thành hai nhóm: chuyển đổi nguồn cung cấp điện được điều chỉnh và nguồn cung cấp điện được điều chỉnh tuyến tính, tùy thuộc vào mức độ hoạt động của ống điều chỉnh. Ngoài ra còn có một nguồn cung cấp năng lượng nhỏ sử dụng ống ổn áp.
Nguồn điện được điều khiển DC có ống điều chỉnh hoạt động tuyến tính được gọi là nguồn điện được điều chỉnh tuyến tính trong bối cảnh này. Ống điều chỉnh hoạt động ở trạng thái tuyến tính, được giải thích như sau: RW biến đổi liên tục hoặc tuyến tính (xem phân tích bên dưới). Tuy nhiên, việc chuyển đổi nguồn điện không giống như vậy. Ống chuyển mạch hoạt động ở hai trạng thái: bật và tắt. Khi bật, điện trở cực kỳ nhỏ; khi tắt thì điện trở cũng rất nhỏ. Khi chuyển đổi nguồn điện, chúng ta thường gọi ống điều chỉnh là ống chuyển mạch. rộng lớn. Rõ ràng là ống hoạt động ở chế độ chuyển mạch không ở trạng thái tuyến tính. Cung cấp điện tuyến tính Thâm Quyến có quy định

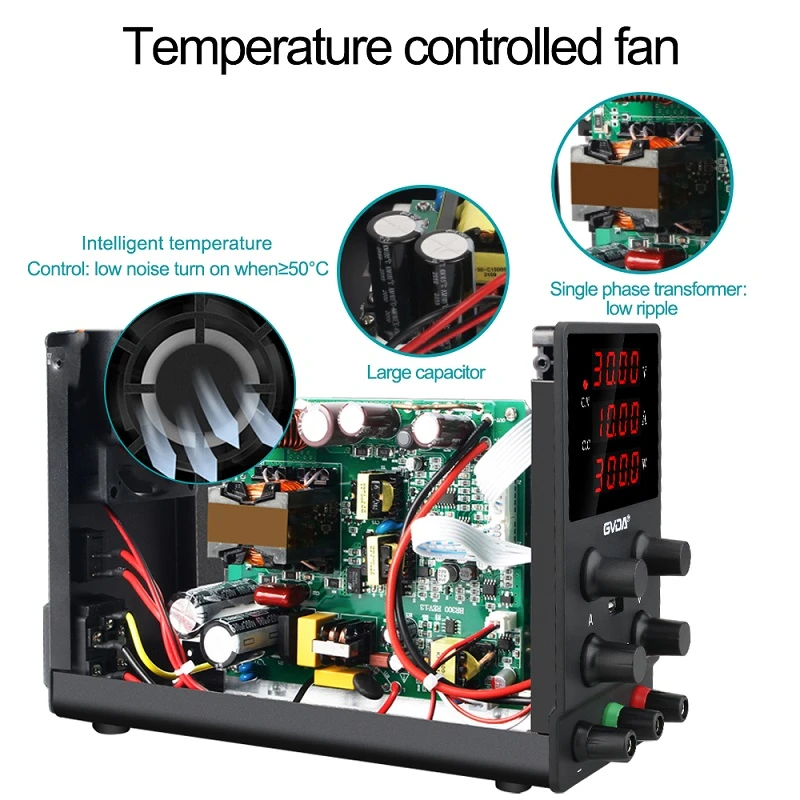

Một kiểu nguồn điện điều chỉnh DC cũ hơn là nguồn điện điều chỉnh tuyến tính. Nguồn điện một chiều điều chỉnh tuyến tính có các đặc điểm sau: điện áp đầu ra thấp hơn điện áp đầu vào; thời gian phản hồi nhanh và gợn sóng đầu ra nhỏ; tiếng ồn hoạt động thấp; hiệu quả thấp (LDO thường được quan sát hiện nay dường như giải quyết được vấn đề hiệu quả); sinh nhiệt lớn (đặc biệt là từ nguồn điện công suất cao), vô tình góp phần gây ra nhiễu nhiệt trong hệ thống.
Theo nguyên lý làm việc của Uo=Ui×RL/(RW+RL), điện áp đầu ra có thể thay đổi bằng cách thay đổi kích thước của RW. Xin lưu ý rằng trong công thức này, đầu ra của Uo không tuyến tính nếu chúng ta chỉ xem xét sự thay đổi giá trị của điện trở điều chỉnh RW; tuy nhiên, nếu chúng ta xem xét kết hợp RW và RL thì đầu ra sẽ trở thành tuyến tính. Bây giờ chúng ta hãy tiếp tục: Mục tiêu ổn định điện áp đã hoàn thành nếu chúng ta đổi điện trở thay đổi trong ảnh bằng bóng bán dẫn triode hoặc hiệu ứng trường và điều chỉnh điện trở của "varistor" này bằng cách theo dõi điện áp đầu ra để duy trì điện áp đầu ra không thay đổi. Các ống điều chỉnh, còn được gọi là đèn triode hoặc ống hiệu ứng trường, được sử dụng để điều chỉnh điện áp đầu ra.
Vì ống điều chỉnh được mắc nối tiếp giữa nguồn điện và tải nên được gọi là nguồn điện điều chỉnh nối tiếp. Tương ứng, còn có nguồn điện điều chỉnh kiểu song song, đó là nối ống điều chỉnh song song với tải để điều chỉnh điện áp đầu ra. Bộ điều chỉnh điện áp tham chiếu điển hình TL431 là bộ điều chỉnh điện áp loại song song. Cái gọi là kết nối song song có nghĩa là giống như ống ổn áp trong Hình 2, shunt được sử dụng để đảm bảo “sự ổn định” của điện áp bộ phát của ống khuếch đại suy hao. Có thể bức ảnh này không cho phép bạn nhận ra ngay rằng đó là "kết nối song song", nhưng khi xem xét kỹ hơn thì quả thực là như vậy. Tuy nhiên, mọi người cũng nên chú ý ở đây: ống ổn áp ở đây hoạt động bằng cách sử dụng vùng phi tuyến của nó. Vì vậy, nếu coi nó là bộ nguồn thì nó cũng là bộ nguồn phi tuyến. Để mọi người dễ hiểu hơn chúng ta cùng quay lại tìm một hình ảnh phù hợp để nhìn cho đến khi hiểu được một cách ngắn gọn nhất.
