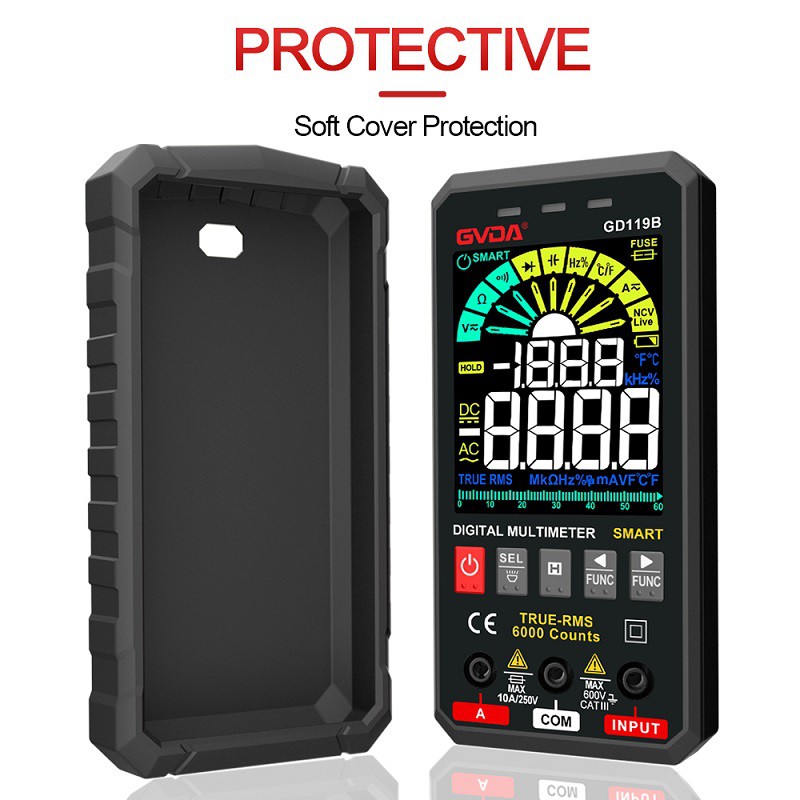

Truy cập trang này để xem cách sử dụng đồng hồ vạn năng kỹ thuật số có thể gập lại.
1. Đo điện áp
1. Đo điện áp DC, chẳng hạn như pin, nguồn điện Walkman, v.v. Đầu tiên cắm dây đo màu đen vào lỗ "com" và dây đo màu đỏ vào lỗ "VΩ". Chọn núm đến phạm vi lớn hơn giá trị ước tính (lưu ý: các giá trị trên mặt số là phạm vi tối đa, "V-" biểu thị dải điện áp DC, "V-" biểu thị dải điện áp AC và "A" là phạm vi hiện tại), sau đó Kết nối dây dẫn thử nghiệm với nguồn điện hoặc cả hai đầu của pin; giữ liên lạc ổn định. Có thể đọc giá trị trực tiếp từ màn hình hiển thị, nếu hiển thị là "1.", nghĩa là dải đo quá nhỏ, cần tăng dải đo trước khi đo các thiết bị điện công nghiệp. Nếu "-" xuất hiện ở phía bên trái của giá trị, điều đó có nghĩa là cực của dây dẫn thử nghiệm ngược với cực của nguồn điện thực tế. Tại thời điểm này, dây đo màu đỏ được kết nối với cực âm.
2. Đo điện áp xoay chiều. Giắc đo dây dẫn thử nghiệm cũng giống như phép đo điện áp DC, nhưng phải vặn núm xoay về phạm vi yêu cầu tại bánh răng AC "V~". Không có sự khác biệt giữa điện áp xoay chiều dương và âm, và phương pháp đo vẫn giống như trước đây. Bất kể đo điện áp AC hay DC, hãy chú ý đến an toàn cá nhân và không chạm tay vào phần kim loại của que thử.
2. Đo dòng điện
1. Đo dòng điện một chiều. Đầu tiên cắm dây đo màu đen vào lỗ "COM". Nếu đo dòng điện lớn hơn 200mA, hãy cắm dây đo màu đỏ vào giắc cắm "10A" và xoay núm về DC "10A"; nếu đo dòng điện nhỏ hơn 200mA, hãy cắm dây đo màu đỏ vào giắc cắm "200mA" và xoay núm Đến phạm vi phù hợp trong phạm vi DC 200mA. Sau khi điều chỉnh, đã đến lúc đo lường. Xâu đồng hồ vạn năng kỹ thuật số gấp vào mạch, giữ ổn định và bạn có thể đọc. Nếu nó được hiển thị là "1.", thì phạm vi sẽ được tăng lên; nếu "-" xuất hiện ở phía bên trái của giá trị, điều đó có nghĩa là dòng điện chạy từ dây thử màu đen vào đồng hồ vạn năng kỹ thuật số gấp.
Đo dòng điện xoay chiều. Phương pháp đo giống như 1, nhưng bánh răng phải được đặt thành bánh răng AC. Sau khi hoàn thành phép đo hiện tại, bút màu đỏ phải được cắm lại vào lỗ "VΩ". Nếu bạn quên bước này và đo trực tiếp điện áp, haha! Đồng hồ hoặc nguồn điện của bạn sẽ "bay lên trời trong làn khói" - bị loại bỏ!
3. Đo điện trở
Chèn dây dẫn thử nghiệm vào các lỗ "COM" và "VΩ", xoay núm đến phạm vi yêu cầu trong "Ω" và kết nối dây dẫn thử nghiệm với các bộ phận kim loại ở cả hai đầu của điện trở. Trong quá trình đo, bạn có thể dùng tay chạm vào điện trở nhưng không được dùng tay đồng thời. Tiếp xúc với cả hai đầu của điện trở, điều này sẽ ảnh hưởng đến độ chính xác của phép đo - cơ thể con người là một dây dẫn có điện trở cao nhưng kích thước hữu hạn. Khi đọc, giữ dây đo và điện trở tiếp xúc tốt; chú ý đến đơn vị: đơn vị là "Ω" trong phạm vi "200", "KΩ" trong phạm vi "2K" đến "200K" và đơn vị trên "2M" là "MΩ".
Thứ tư, phép đo của diode
Kỹ thuật số gấp Đồng hồ vạn năng kỹ thuật số gấp có thể đo điốt phát quang, điốt chỉnh lưu... Khi đo, vị trí của dây đo giống như vị trí đo điện áp, vặn núm xoay về vị trí ""; kết nối dây dẫn kiểm tra màu đỏ với cực dương của điốt và dây dẫn kiểm tra màu đen với cực âm, sau đó điốt sẽ được hiển thị sụt áp về phía trước. Điện áp rơi của diode Schottky là khoảng 0.2V, điện áp của bộ chỉnh lưu silicon thông thường (sê-ri 1N4000, 1N5400, v.v.) là khoảng 0,7V và điện áp của điốt phát quang là khoảng 1.8-2.3V. Thay dây dẫn kiểm tra, nếu màn hình hiển thị "1.", điều đó là bình thường, vì điện trở ngược của diode rất lớn, nếu không thì ống đã bị hỏng.
Năm, phép đo của triode
Việc cắm dây đo giống như trên; nguyên tắc là giống như của một diode. Giả sử rằng chốt A là đế trước, kết nối chốt bằng bút đen và chạm vào hai chốt còn lại bằng bút đỏ; nếu hai số đọc khoảng 0.7V thì nối chân bằng bút đỏ, đen Bút chạm vào hai chân còn lại, nếu cả hai đều hiển thị "1" thì chân A là chân đế, nếu không thì cần được đo lại và ống này là ống PNP. Vậy làm thế nào để đánh giá bộ thu và bộ phát? Đồng hồ kỹ thuật số không thể được đánh giá bằng cách xoay con trỏ như đồng hồ con trỏ, vậy tôi nên làm gì? Chúng ta có thể sử dụng thiết bị "hFE" để phán đoán: trước tiên hãy chuyển thiết bị sang thiết bị "hFE" và bạn có thể thấy rằng có một hàng giắc cắm nhỏ bên cạnh thiết bị, được chia thành các phép đo ống PNP và NPN. Loại ống đã được đánh giá trước đó, lắp đế vào lỗ "b" của loại ống tương ứng và lắp hai chân còn lại vào lỗ "c" và "e" tương ứng. Tại thời điểm này, giá trị có thể được đọc, đó là
giá trị; cố định lại chân đế và hoán đổi hai chốt còn lại; so sánh hai số đọc và vị trí của chốt có số đọc lớn hơn tương ứng với bề mặt "c" và "e".
Mẹo: Phương pháp trên chỉ có thể đo trực tiếp các ống nhỏ như dòng 9000. Nếu bạn muốn đo các ống lớn, bạn có thể sử dụng phương pháp nối dây, tức là sử dụng dây nhỏ để dẫn ba chân ra. Điều này thuận tiện hơn nhiều.
6. Đo ống hiệu ứng trường MOS
Các sản phẩm của kênh N bao gồm dòng 3D01, 4D01 sản xuất trong nước và dòng 3SK của Nissan. Xác định cực G (cổng): dùng file diode của đồng hồ vạn năng số dạng gập. Nếu điện áp dương và âm giảm giữa một chân và hai chân còn lại lớn hơn 2V, nó sẽ hiển thị "1" và chân này là lưới G. Sau đó đổi dây đo để đo hai chân còn lại. Trong trường hợp điện áp giảm nhỏ, dây đo màu đen được nối với cực D (cống) và dây đo màu đỏ được nối với cực S (nguồn).
