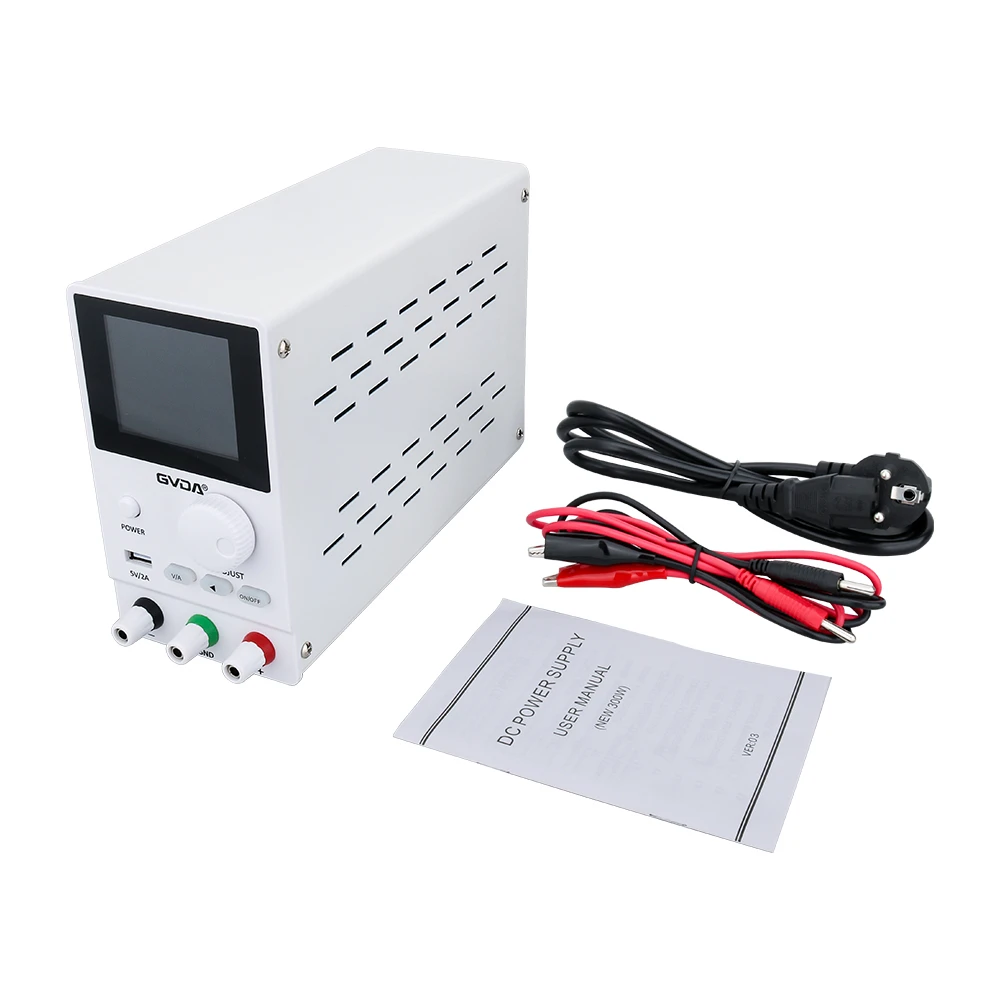

Nguyên lý làm việc và phân loại nguồn điện tuyến tính
Bộ nguồn tuyến tính là một thiết bị điện tử chuyển đổi dòng điện xoay chiều thành dòng điện một chiều ổn định. Nguyên lý làm việc cơ bản của nó là sử dụng máy biến áp để giảm điện áp xoay chiều và chỉnh lưu thành nguồn DC, sau đó ổn định nguồn DC ở mức điện áp cần thiết thông qua mạch ổn áp.
Cụ thể nguyên lý làm việc của bộ nguồn tuyến tính bao gồm các bước sau:
Giảm điện áp máy biến áp: Nguồn điện xoay chiều đầu vào được giảm thông qua máy biến áp, thường sử dụng cuộn dây có độ tự cảm lớn và lõi từ lõi sắt để giảm điện áp đầu vào xuống mức mong muốn.
Chỉnh lưu: Chuyển đổi nguồn AC giảm thành nguồn DC, thường sử dụng mạch chỉnh lưu, chẳng hạn như cầu chỉnh lưu một pha hoặc ba pha, để chuyển tín hiệu AC thành tín hiệu DC một chiều.
Bộ lọc: Lọc dòng điện một chiều qua các bộ phận như tụ điện để loại bỏ các bộ phận tạo xung trong dòng điện một chiều và thu được tín hiệu điện một chiều ổn định hơn.
Điều chỉnh điện áp: Sử dụng các thiết bị điều chỉnh điện áp như điốt, bóng bán dẫn, mạch tích hợp,… để điều chỉnh điện áp một chiều nhằm đảm bảo sự ổn định của điện áp đầu ra.
Đầu ra: Xuất dòng điện một chiều ổn định tới thiết bị cần sử dụng.
Cần lưu ý rằng điện áp đầu ra của nguồn điện tuyến tính thường có mối quan hệ nhất định với điện áp đầu vào. Ví dụ, điện áp đầu ra bằng điện áp đầu vào trừ đi một điện áp rơi nhất định nên cần được điều chỉnh và thiết kế theo yêu cầu cụ thể.
Nguồn năng lượng tuyến tính có thể được phân loại theo nhiều cách khác nhau và sau đây là những cách phổ biến để phân loại nguồn năng lượng tuyến tính:
Theo loại nguồn điện đầu vào, nó có thể được chia thành loại đầu vào AC và loại đầu vào DC. Loại đầu vào AC thường yêu cầu một máy biến áp bên ngoài để chuyển đổi nguồn AC thành điện áp DC cần thiết. Loại đầu vào DC có thể chấp nhận trực tiếp đầu vào nguồn DC.
Theo đặc điểm của điện áp và dòng điện đầu ra, nó có thể được chia thành loại điện áp không đổi và loại dòng điện không đổi. Điện áp đầu ra của nguồn điện tuyến tính có điện áp không đổi ổn định và dòng điện đầu ra có thể thay đổi theo sự thay đổi của tải. Dòng điện đầu ra của nguồn điện tuyến tính dòng không đổi ổn định và điện áp đầu ra thay đổi theo tải.
Theo phương pháp điều chỉnh điện áp, nó có thể được chia thành loại điều chỉnh điện áp thông thường và loại điều chỉnh điện áp vòng hở. Bộ điều chỉnh điện áp thông thường sử dụng các mạch phản hồi để điều khiển độ ổn định của điện áp đầu ra, đòi hỏi phải sử dụng các thiết bị điều chỉnh điện áp như tranzito, điốt, mạch tích hợp,… Loại bộ điều chỉnh điện áp vòng hở không có mạch phản hồi và thường sử dụng các phương pháp như chiết áp để điều chỉnh điện áp đầu ra. Độ ổn định điện áp đầu ra kém nhưng giá thành thấp hơn.
Theo mức công suất, nó có thể được chia thành loại công suất thấp và loại công suất cao. Các model công suất thấp thường có công suất đầu ra thấp và phù hợp để cung cấp điện cho các thiết bị điện tử nhỏ, chẳng hạn như bộ nguồn di động, thiết bị âm thanh, v.v. Loại công suất cao phù hợp để cung cấp điện cho các thiết bị điện tử lớn, chẳng hạn như thiết bị công nghiệp , robot, máy công cụ, v.v.
Theo lĩnh vực ứng dụng, nó có thể được chia thành các loại chung và chuyên ngành. Model phổ thông phù hợp với nhiều thiết bị điện tử khác nhau như máy tính, điện thoại di động, máy ảnh kỹ thuật số, v.v. Các mẫu chuyên dụng phù hợp với các lĩnh vực cụ thể như thiết bị y tế, thiết bị quân sự, v.v.
