Cách thức hoạt động của nguồn điện điều khiển DC
1, Nguyên lý làm việc của nguồn điện điều tiết DC

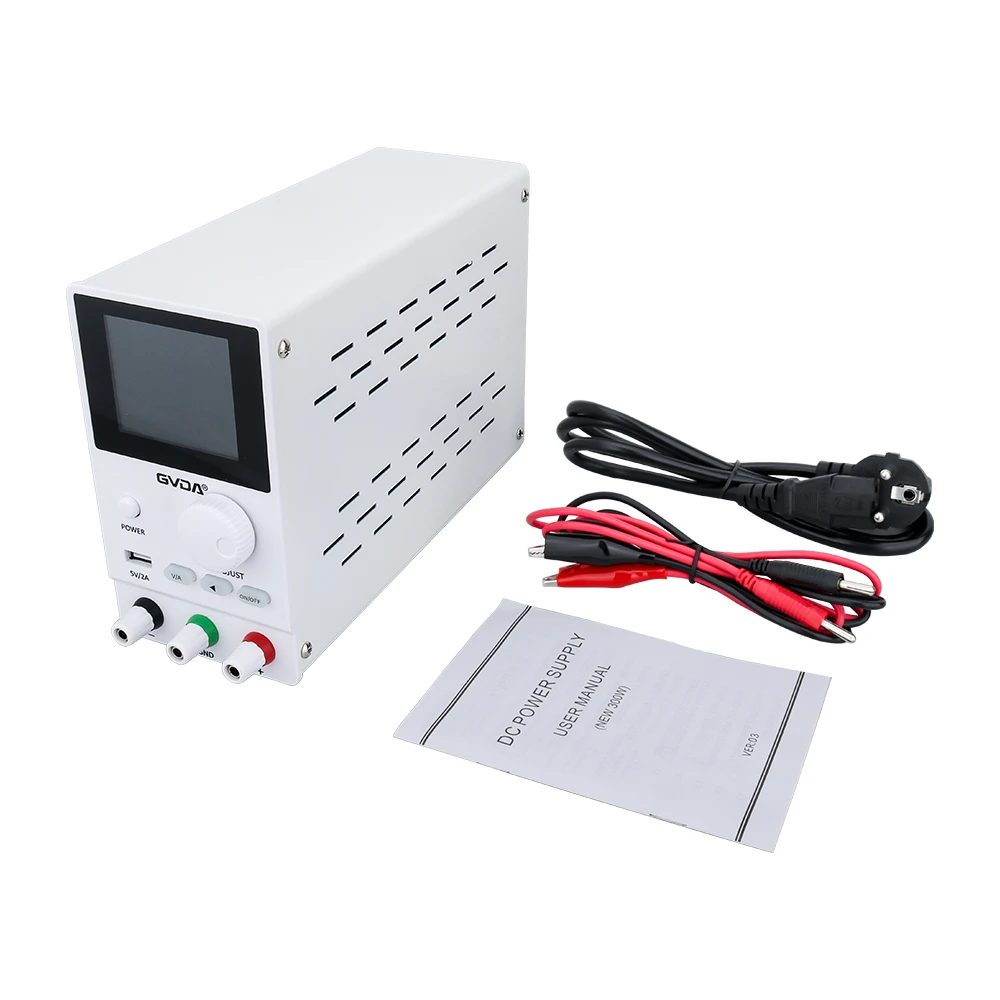

Bộ nguồn điều chỉnh DC là thiết bị chuyển đổi nguồn điện xoay chiều 220V thành điện áp DC đầu ra được điều chỉnh. Nó cần phải trải qua bốn giai đoạn: biến đổi điện áp, chỉnh lưu, lọc và ổn định điện áp để hoàn thành.
Nguyên tắc làm việc của bốn liên kết như sau:
(1) Máy biến áp nguồn: Là máy biến áp hạ áp có nhiệm vụ chuyển đổi điện áp xoay chiều 220V của lưới điện thành điện áp xoay chiều cần thiết và đưa vào mạch chỉnh lưu. Tỷ số biến đổi của máy biến áp được xác định bởi điện áp thứ cấp của máy biến áp.
(2) Mạch chỉnh lưu và lọc: Mạch chỉnh lưu chuyển đổi điện áp xoay chiều Ui thành điện áp DC dao động. Sau khi lọc các thành phần gợn sóng lớn hơn qua mạch lọc, điện áp DC U1 có độ gợn sóng nhỏ hơn sẽ được đưa ra. Các mạch chỉnh lưu và lọc thường được sử dụng bao gồm chỉnh lưu và lọc toàn sóng, chỉnh lưu và lọc cầu, v.v.
(3) Mạch lọc: Hầu hết các thành phần AC trong điện áp đầu ra của mạch chỉnh lưu có thể được lọc ra để thu được điện áp DC tương đối trơn tru. Mỗi tụ lọc C thỏa mãn RL-C=(3-5) T/2, hoặc T là chu kỳ tín hiệu AC đầu vào và RL là điện trở tải tương đương của mạch lọc chỉnh lưu.
(4) Mạch ổn áp: Chức năng của mạch ổn áp là ổn định điện áp DC đầu ra và không thay đổi khi điện áp lưới AC và phụ tải thay đổi. Bộ điều chỉnh điện áp tích hợp thường được sử dụng bao gồm bộ điều chỉnh điện áp ba đầu cuối cố định và bộ điều chỉnh điện áp ba đầu cuối có thể điều chỉnh. Điện áp đầu ra của bộ điều chỉnh điện áp thông thường có thể được điều chỉnh từ 1,25V đến 37V và các thành phần bên ngoài của mạch đơn giản chỉ cần một điện trở cố định và một Chiết áp. Con chip này có khả năng chuyển tiếp, quá nhiệt và bảo vệ vùng làm việc, với dòng điện đầu ra tối đa là 1,5A. Điện trở R1 và Chiết áp R2 tạo thành bộ điều chỉnh điện áp đầu ra. Biểu thức của điện áp đầu ra Uo là: Uo ＝ 1,25 (1 ＋ R2/R1) trong đó R1 thường là 120-240 ohms và chênh lệch điện áp giữa đầu ra và đầu điều chỉnh là điện áp tham chiếu của bộ điều chỉnh ( giá trị điển hình là 1,25 V).
2, Ứng dụng của nguồn điện ổn áp một chiều
Nguồn điện điều khiển DC là thiết bị không thể thiếu trong lĩnh vực công nghệ điện tử. Hầu hết các bộ nguồn điều chỉnh DC thông thường đều sử dụng nguyên lý ổn định điện áp phản hồi nối tiếp và điều chỉnh điện áp đầu ra bằng cách điều chỉnh Chiết áp trong nhánh điện trở lấy mẫu ở đầu ra. Do tính chất phi tuyến của sự thay đổi điện trở Potentiometer và phạm vi điều chỉnh hẹp nên rất khó điều chỉnh điện áp đầu ra của nguồn điện điều chỉnh DC thông thường.
3, Triển vọng của nguồn điện ổn định DC
Trong những năm gần đây, với sự phát triển của công nghệ, tần số làm việc của nguồn điện điều khiển một chiều đã tăng từ hàng chục kilohertz lên hàng trăm kilohertz như hiện nay; Nghiên cứu đã chuyển sang lý thuyết cấu trúc liên kết, nguyên lý làm việc, phân tích mô hình và các khía cạnh khác của nguồn điện tần số cao; Sự phát triển và ứng dụng nguồn điện điều khiển DC ngày càng hoàn thiện.
