Việc sử dụng máy đo mức âm thanh trong ngành công nghiệp ô tô
Cấu tạo và nguyên lý hoạt động của máy đo mức âm thanh

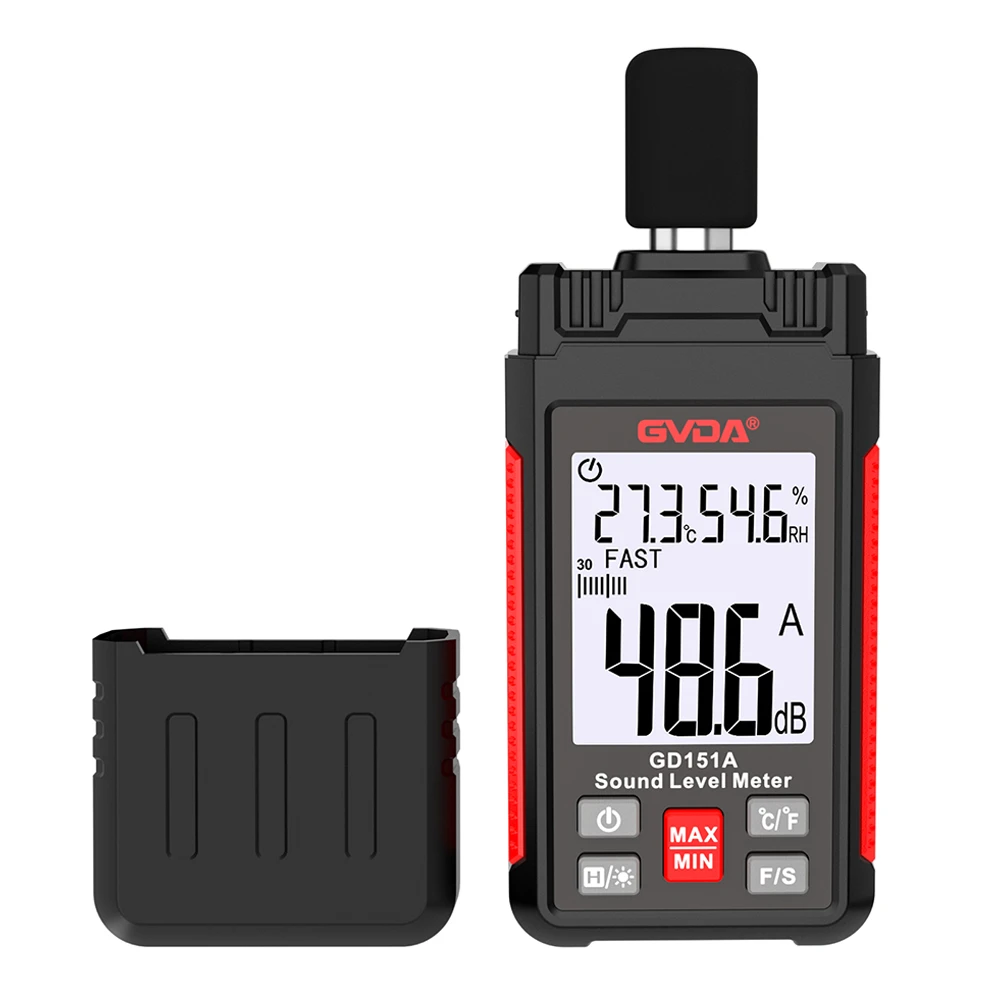

Máy đo mức âm thanh là một thiết bị có thể đo gần đúng mức độ tiếng ồn của tiếng ồn công nghiệp, tiếng ồn trong nhà và tiếng ồn giao thông theo đặc điểm thính giác của tai người. Mức độ tiếng ồn đề cập đến mức áp suất âm thanh (dB) hoặc mức âm lượng (phon) được đo bằng máy đo mức âm thanh và được điều chỉnh theo cảm nhận thính giác. Theo độ chính xác của máy đo mức âm thanh khi đo âm thuần 1000Hz trong điều kiện tiêu chuẩn, vào những năm 1960, máy đo mức âm thanh được chia quốc tế thành hai loại: máy đo mức âm thanh chính xác và máy đo mức âm thanh thông thường. Nước ta cũng áp dụng phương pháp này. Kể từ những năm 1970, một số quốc gia đã đưa ra bốn phương pháp phân loại là loại 0, loại 1, loại 2 và loại 3. Độ chính xác của chúng lần lượt là ± 0,4dB, ± 0,7dB, ± 1,0dB và ± 1,5dB. Theo các nguồn năng lượng khác nhau được sử dụng cho máy đo mức âm thanh, chúng cũng có thể được chia thành hai loại: loại AC và loại DC có pin khô, và loại sau cũng có thể trở thành loại di động. Portable có ưu điểm là kích thước nhỏ, trọng lượng nhẹ và sử dụng tại chỗ thuận tiện.
(1) Micrô
Nó là thiết bị chuyển đổi tín hiệu áp suất âm thanh thành tín hiệu điện áp hay còn gọi là micro và là cảm biến. Các loại micrô phổ biến bao gồm loại tinh thể, loại điện, loại cuộn dây động và loại điện dung.
Cảm biến cuộn dây động bao gồm một màng rung, một cuộn dây có thể di chuyển được, một nam châm * * và một máy biến áp. Sau khi chịu áp suất âm thanh, màng rung bắt đầu rung và điều khiển cuộn dây di động được lắp đặt cùng với nó dao động trong từ trường, tạo ra dòng điện cảm ứng. Dòng điện thay đổi tùy theo lượng áp suất âm tác dụng lên màng rung. Áp suất âm thanh càng cao thì dòng điện tạo ra càng lớn; Áp suất âm thanh càng thấp thì dòng điện tạo ra càng nhỏ.
Một cảm biến điện dung chủ yếu bao gồm một màng kim loại và một điện cực kim loại rất gần với nó, về cơ bản là một tụ điện phẳng. Màng kim loại và điện cực kim loại tạo thành hai bản của tụ điện phẳng. Khi màng ngăn chịu tác dụng của áp suất âm thanh, nó sẽ bị biến dạng, gây ra sự thay đổi khoảng cách giữa hai bản tụ và điện dung, dẫn đến xuất hiện điện áp xoay chiều. Dạng sóng của nó tỷ lệ thuận với mức áp suất âm thanh trong phạm vi tuyến tính của micrô, đạt được chức năng chuyển đổi tín hiệu áp suất âm thanh thành tín hiệu áp suất điện.
Micro điện dung là micro lý tưởng trong đo âm thanh, với các ưu điểm như dải động lớn, đáp ứng tần số phẳng, độ nhạy cao và độ ổn định tốt trong môi trường đo lường chung nên được sử dụng rộng rãi. Do trở kháng đầu ra của cảm biến điện dung cao nên việc chuyển đổi trở kháng cần phải được thực hiện thông qua bộ tiền khuếch đại, được lắp đặt bên trong máy đo mức âm thanh gần vị trí lắp đặt cảm biến điện dung.
(2) Bộ khuếch đại và bộ suy giảm
Nhiều bộ khuếch đại phổ biến trong nước và nhập khẩu hiện nay sử dụng bộ khuếch đại hai tầng trong mạch khuếch đại, cụ thể là bộ khuếch đại đầu vào và bộ khuếch đại đầu ra, để khuếch đại tín hiệu điện yếu. Bộ suy giảm đầu vào và bộ suy giảm đầu ra được sử dụng để thay đổi độ suy giảm của tín hiệu đầu vào và độ suy giảm của tín hiệu đầu ra, sao cho con trỏ của đồng hồ đo ở vị trí thích hợp và độ suy giảm của mỗi bánh răng là 10 decibel. Phạm vi điều chỉnh của bộ suy giảm được sử dụng trong bộ khuếch đại đầu vào là đáy đo (chẳng hạn như 0-70 decibel) và phạm vi điều chỉnh của bộ suy giảm được sử dụng trong bộ khuếch đại đầu ra là số đo * * (70-120 decibel ). Mặt số của bộ suy giảm đầu vào và đầu ra thường được làm bằng nhiều màu sắc khác nhau và hiện tại chúng hầu hết được ghép với màu đen và trong suốt. Do nhiều máy đo mức âm thanh có giới hạn cao và thấp là 70 decibel nên cần tránh vượt quá giới hạn trong quá trình quay để tránh làm hỏng thiết bị.
