Phương pháp đo chất lượng điện dung bằng đồng hồ vạn năng kỹ thuật số
Các phương pháp đánh giá chất lượng tụ điện

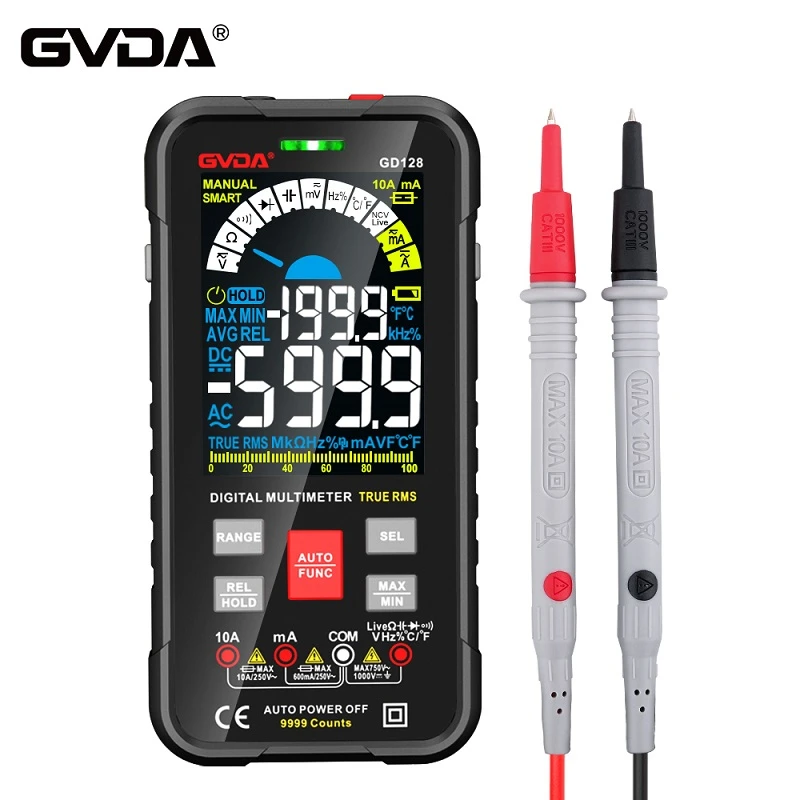

Điều chỉnh công tắc phạm vi của đồng hồ vạn năng kỹ thuật số đến phạm vi thích hợp của phạm vi tụ điện, sau đó cắm đầu dò màu đỏ và đen của đồng hồ vạn năng vào ổ cắm Cx và COM của đồng hồ vạn năng (để thuận tiện cho việc chụp ảnh, dây thử có hình cá sấu clip được sử dụng thay cho đầu dò), sau đó đầu dò màu đỏ và đen chạm riêng vào hai chân của tụ điện (nếu đo điện dung điện phân, có thể bỏ qua cực tính). Nếu giá trị hiển thị trên đồng hồ vạn năng gần với giá trị danh định của tụ điện (thường cho phép sai số từ 5% đến 10%), điều đó cho thấy tụ điện còn tốt.
Đối với một tụ điện bị hỏng do đánh thủng, điện trở giữa hai chân của nó rất nhỏ. Khi đo bằng dải điện dung của đồng hồ vạn năng, thiết bị sẽ hiển thị “1”, biểu thị tràn. Vì vậy, khi đo tụ điện, nếu vị trí công tắc phạm vi của đồng hồ vạn năng không được đặt chính xác mà đồng hồ vạn năng hiển thị "1" thì có khả năng tụ điện đã bị hỏng do hỏng hoặc rò rỉ quá nhiều (lúc này điện trở sẽ bị rò rỉ). giá trị có thể được đo bằng phạm vi điện trở của đồng hồ vạn năng để xác nhận xem nó có bị hỏng hay không).
Đối với các tụ điện được đặt trong thời gian dài, một số chất điện phân bên trong tụ sẽ dần cạn kiệt, khiến điện dung của chúng rất nhỏ. Do đó, khi đo tụ điện, nếu công suất hiển thị thấp hơn đáng kể so với giá trị danh nghĩa của nó thì tụ điện thường không phù hợp để sử dụng. Hình trên cho thấy 100 đã được lưu trữ trong vài năm μ Tụ điện của F có công suất đo được chỉ 54,08 μ F.
Có thể sử dụng đồng hồ vạn năng để phân biệt chất lượng của tụ điện và có thể cung cấp ba phương pháp để tham khảo. Trước khi đo, cần phải xả tụ điện, điều này sẽ không được nhắc lại ở phần nội dung sau.
1. Đo trực tiếp
Nếu kích thước điện dung đo được nhỏ hơn phạm vi tối đa của đồng hồ vạn năng thì có thể đo trực tiếp bằng đồng hồ vạn năng. Nếu điện dung bình thường thì kích thước dung lượng tương ứng sẽ được hiển thị trên màn hình hiển thị của đồng hồ vạn năng. Kích thước công suất đo được có thể được so sánh với kích thước điện dung được đánh dấu. Nếu hai cái này bằng nhau hoặc gần nhau thì có thể xác định được điện dung tốt.
2. Đo mức điốt
Nếu bạn muốn phân biệt xem kích thước điện dung có vượt quá phạm vi của đồng hồ vạn năng hay không, bạn cần sử dụng phạm vi diode của đồng hồ vạn năng. Tương tự, nối đầu dò vào cả hai đầu của tụ điện. Nếu bạn thấy con số này tăng liên tục trên mặt số và điện dung càng lớn thì hiện tượng này càng rõ ràng thì có thể kết luận rằng điện dung đo được cũng tốt.
3. Đo điện trở
Phương pháp này tương tự như phương pháp thứ hai, có thể được sử dụng khi điện dung vượt quá phạm vi của đồng hồ vạn năng. Đầu tiên, vặn kim đồng hồ về phạm vi điện trở, sau đó nối kim đồng hồ vào hai đầu của tụ điện. Nếu con số trên mặt số của đồng hồ vạn năng tăng liên tục và điện dung tăng chậm hơn khi tăng thì có thể đánh giá rằng tụ điện còn tốt. Nếu số 1 luôn hiển thị trên mặt đồng hồ thì tụ điện đã bị hỏng.
