Chức năng và thành phần của ampe kế kẹp
1. Hoạt động của đồng hồ kẹp
Khi sử dụng ampe kế để đo dòng điện, ampe kế phải được kết nối với mạch sau khi mất điện để ngắt phép đo. Trong trường hợp cần đo dòng điện mà không bị mất điện, ampe kế dạng kẹp thường được sử dụng. Ví dụ: dòng điện làm việc của động cơ xoay chiều đang chạy có thể được đo bằng ampe kế kẹp, do đó rất thuận tiện để biết tình trạng làm việc khi có tải.

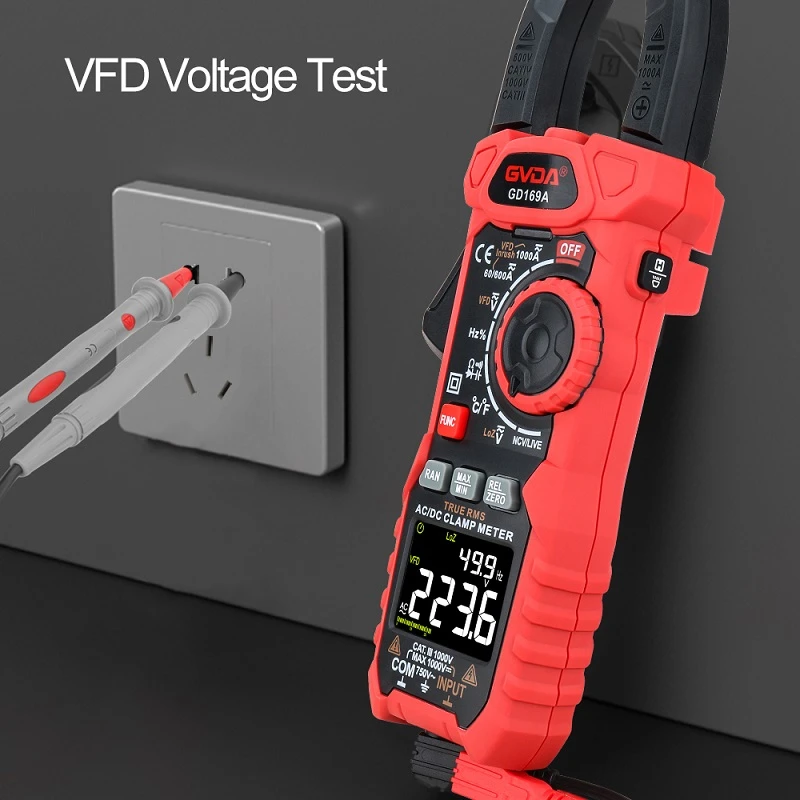

2. Cấu tạo của ampe kế kẹp
Ampe kế kẹp AC thường được sử dụng bao gồm máy biến dòng và ampe kế. Chủ yếu có hai loại ampe kế kẹp: ampe kế kẹp loại biến áp và ampe kế kẹp điện từ.
3. Cấu tạo và nguyên lý hoạt động của ampe kế kẹp
Đồng hồ kẹp hoạt động trên nguyên tắc giống như máy biến áp. Cuộn dây sơ cấp là dây dẫn đi qua lõi sắt loại kẹp, tương đương với cuộn dây sơ cấp của máy biến áp xoay 1-, là máy biến áp tăng áp. Cuộn thứ cấp và ampe kế để đo tạo thành vòng thứ cấp. Khi dây dẫn có dòng điện xoay chiều chạy qua thì chính vòng dây này sẽ sinh ra từ trường xoay chiều và trong mạch thứ cấp sinh ra dòng điện cảm ứng. Tỉ số giữa cường độ dòng điện và cường độ dòng điện sơ cấp tương đương với tỉ lệ nghịch số vòng dây của cuộn sơ cấp và thứ cấp. .
Ampe kế kẹp được sử dụng để đo dòng điện lớn. Nếu dòng điện không đủ lớn, có thể cho dây sơ cấp qua đồng hồ kẹp để tăng số vòng dây, đồng thời lấy dòng điện đo được chia cho số vòng dây. Cuộn dây thứ cấp của máy biến dòng cấp nguồn của ampe kế kẹp được quấn trên lõi sắt và được nối với ampe kế xoay chiều, còn cuộn sơ cấp của nó là dây đo đi qua tâm của máy biến áp. Núm thực chất là một công tắc lựa chọn phạm vi và chức năng của cờ lê là mở và đóng phần có thể di chuyển của lõi của máy biến áp loại xuyên để có thể kẹp nó vào dây đo.
Khi đo dòng điện, nhấn cờ lê, mở vấu và đặt dây mang dòng điện cần kiểm tra vào giữa máy biến dòng cấp nguồn. Một dòng điện được tạo ra trong cuộn dây bên và dòng điện đi qua cuộn dây của ampe kế điện từ, làm cho kim chỉ thị bị lệch và giá trị dòng điện đo được được biểu thị trên thang đo quay số.
