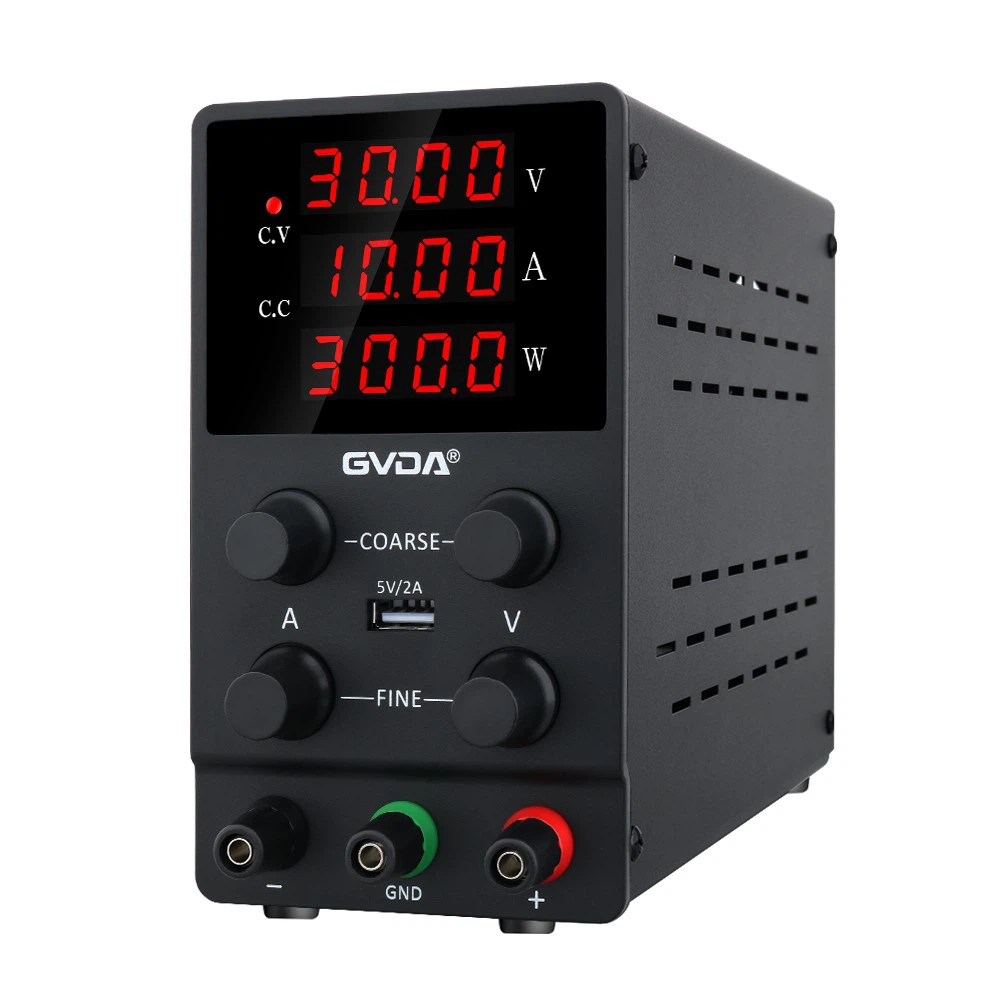

Nguyên lý cơ bản của nguồn điện tuyến tính
Mạch chính cung cấp điện tuyến tính của quá trình làm việc là nguồn điện đầu vào đầu tiên được cung cấp bởi mạch điều chỉnh trước cho bộ điều chỉnh điện áp xoay chiều ban đầu, thông qua công việc chính của bộ chỉnh lưu cách ly máy biến áp được chuyển đổi thành nguồn điện DC, sau đó qua mạch điều khiển và Bộ điều khiển vi xử lý đơn chip dưới sự điều khiển thông minh của các thành phần điều chỉnh tuyến tính để tinh chỉnh, sao cho đầu ra của nguồn điện áp DC có độ chính xác cao.
1, máy biến áp và bộ chỉnh lưu: nguồn AC 380V vào nguồn DC cần thiết.
2, Mạch điều chỉnh trước: sử dụng các thành phần rơle hoặc các thành phần thyristor trên điện áp AC hoặc DC đầu vào để điều chỉnh trước và ổn định ban đầu, để giảm mức tiêu thụ điện năng của các thành phần điều chỉnh tuyến tính, nâng cao hiệu quả công việc. Và đảm bảo rằng nguồn điện áp đầu ra có độ chính xác cao và độ ổn định cao.
3, Phần tử điều chỉnh tuyến tính: điện áp DC được lọc được điều chỉnh tinh vi, sao cho điện áp đầu vào đạt giá trị yêu cầu và yêu cầu về độ chính xác.
4, mạch lọc: sóng xung của nguồn điện DC, nhiễu, nhiễu để ngăn chặn tối đa và hấp thụ, để đảm bảo rằng điện áp đầu ra của nguồn điện DC có gợn sóng thấp, tiếng ồn thấp, nhiễu thấp.
5, hệ thống điều khiển vi điều khiển: bộ điều khiển vi xử lý chip đơn trên các tín hiệu được phát hiện để so sánh, phán đoán, tính toán, phân tích và xử lý khác, sau đó đưa ra các hướng dẫn điều khiển thích hợp để làm cho toàn bộ hệ thống điều chỉnh nguồn điện được điều chỉnh DC hoạt động bình thường, đáng tin cậy, và phối hợp.
6, nguồn điện phụ trợ và nguồn điện áp tham chiếu: Hệ thống điều chỉnh điện áp DC để cung cấp nguồn điện áp tham chiếu có độ chính xác cao và các mạch điện tử cần hoạt động cung cấp điện.
7, lấy mẫu điện áp và điều chỉnh điện áp: phát hiện giá trị điện áp đầu ra của nguồn điện DC được điều chỉnh và đặt giá trị điện áp đầu ra của nguồn điện DC được điều chỉnh.
8, mạch khuếch đại so sánh: giá trị điện áp đầu ra của nguồn điện được điều chỉnh DC và so sánh điện áp nguồn tham chiếu để thu được tín hiệu điện áp lỗi, khuếch đại và phản hồi và điều khiển các thành phần điều chỉnh tuyến tính để đảm bảo điện áp đầu ra ổn định.
9, mạch phát hiện dòng điện: Giá trị hiện tại đầu ra của nguồn điện được điều chỉnh DC để giới hạn dòng điện hoặc thông tin điều khiển bảo vệ.
10, mạch điều khiển: để điều khiển các thành phần thực thi và thiết lập mạch khuếch đại công suất.
11, hiển thị: Hiển thị giá trị điện áp đầu ra nguồn điện DC và hiển thị giá trị hiện tại đầu ra.
