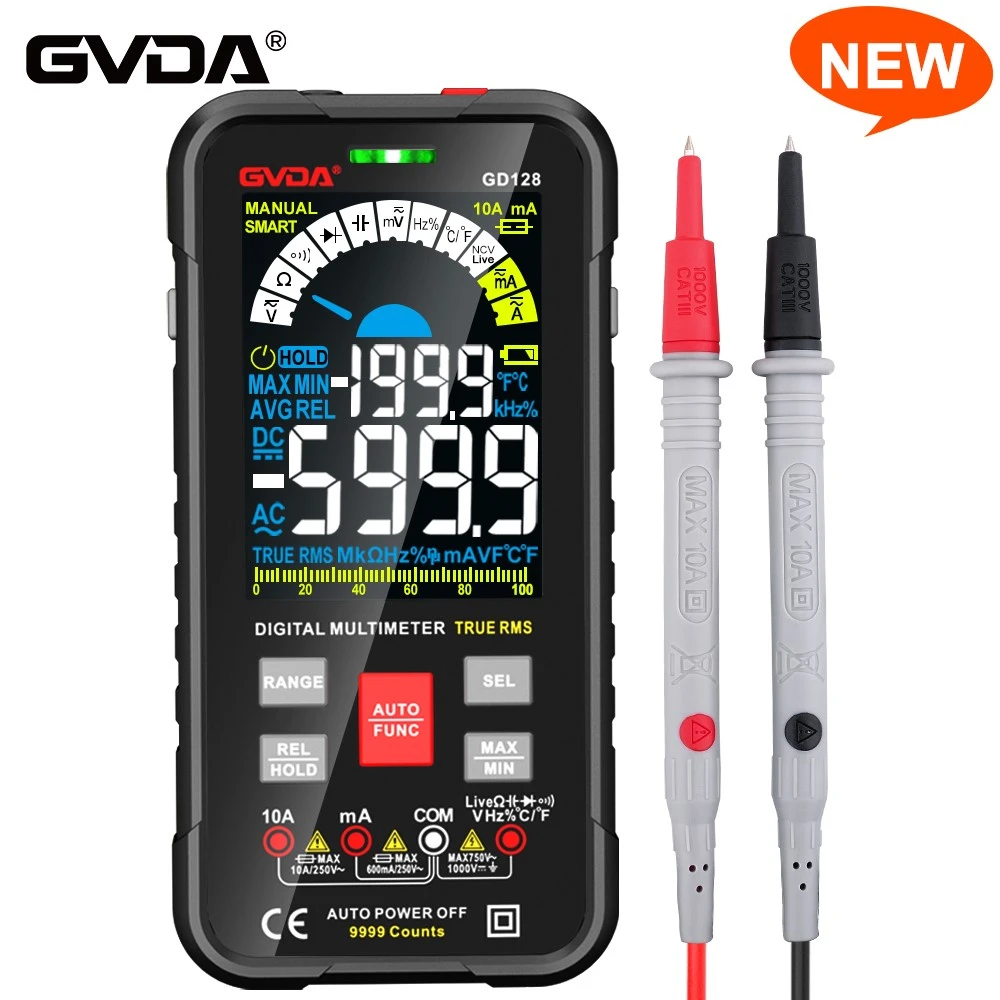

Nói về việc sử dụng đồng hồ vạn năng kỹ thuật số
Đồng hồ vạn năng ban đầu được sử dụng để đo ba đại lượng vật lý là điện áp, điện trở và dòng điện, vì vậy nó còn được gọi là đồng hồ vạn năng. Với sự tiến bộ của khoa học và công nghệ, các chức năng của đồng hồ vạn năng đã liên tục được cải thiện và đồng hồ vạn năng mới đã bổ sung các chức năng như đo nhiệt độ, đo tần số, đo diode và đo triode; các loại đồng hồ vạn năng cũng đã mở rộng từ loại con trỏ sang số có thể hiển thị trực tiếp kết quả đo Chế độ. Ngày nay, đồng hồ vạn năng kỹ thuật số được sử dụng rộng rãi vì ưu điểm của chúng là hoạt động đơn giản, tính di động và đọc nhanh. Chúng thường được sử dụng trong công nghệ điện để bảo trì mạch, chẩn đoán thành phần điện và nối dây mạch. Bài viết này nhằm vào các hoạt động như bảo trì kỹ thuật số, chẩn đoán thành phần điện và nối dây mạch. Bài viết này thảo luận về việc sử dụng đồng hồ vạn năng kỹ thuật số, nhằm cung cấp tài liệu tham khảo có giá trị cho những người mới bắt đầu làm thợ điện.
1 Thận trọng khi sử dụng
(1) Đọc kỹ hướng dẫn sử dụng để hiểu cấu trúc của từng bộ phận của đồng hồ vạn năng kỹ thuật số và nắm vững các chức năng và giới hạn tham số khác nhau của nó trong quá trình sử dụng.
(2) Xác định các mục đo trước khi đo, xác định phương pháp đo và chọn phạm vi thích hợp. Khi đo điện áp hoặc dòng điện không xác định, trước tiên hãy xoay công tắc xoay đến phạm vi tối đa, sau đó chọn phạm vi phù hợp sau khi kiểm tra.
(3) Trước mỗi phép đo, hãy kiểm tra xem các ổ cắm của dây đo màu đỏ và đen có đúng không, chúng có ở vị trí chức năng cần thiết hay không và việc lựa chọn phạm vi đo có phù hợp hay không.
(4) Trong quá trình đo, nghiêm cấm tự ý chuyển đổi thiết bị chức năng. Nếu thực sự cần thiết phải chuyển thiết bị chức năng, hai dây dẫn thử nghiệm phải được tháo ra trước khi vận hành. Tương tự như vậy, sau khi đo, đầu tiên phải tháo dây dẫn thử nghiệm và sau đó chuyển sang vị trí TẮT.
(5) Khi đo, sử dụng một tay để giữ phần cách điện của dây đo màu đỏ và đen để vận hành.
2. Cách sử dụng cơ bản
đo điện thế
Khi đo điện áp DC, trước tiên hãy cắm dây đo màu đen và đỏ vào cổng chung và giắc cắm chức năng V; sau đó xoay công tắc xoay sang vị trí V- hoặc mV (Lưu ý: Nếu không biết điện áp DC đo được, trước tiên bạn nên xoay công tắc xoay sang vị trí V-); Cuối cùng, kết nối song song hai dây dẫn thử nghiệm với hai đầu của bộ phận điện hoặc nguồn điện. Tại thời điểm này, cần lưu ý rằng các dây dẫn thử nghiệm màu đỏ và đen tương ứng với các cực dương và cực âm của bộ phận điện hoặc nguồn điện. Sau khi giá trị ổn định, giá trị của điện áp DC đo được sẽ được hiển thị trên màn hình LCD.
Phương pháp đo điện áp xoay chiều về cơ bản giống như phương pháp đo điện áp một chiều, điểm khác biệt là núm phải được xoay về V ~ hoặc mV ~ và không có sự khác biệt giữa điện áp dương và âm khi đo.
2.2 Đo dòng điện
Khi đo dòng điện một chiều, trước tiên hãy cắm dây thử nghiệm màu đen vào cổng COM công cộng và dây thử nghiệm màu đỏ vào giắc cắm 10A hoặc mA (lưu ý: nếu dòng điện lớn hơn 400mA, hãy chọn giắc cắm 10A và nếu dòng điện nhỏ hơn hơn 400mA, chọn giắc mA); sau đó xoay núm điều chỉnh sang A- hoặc mA- hoặc uA- (Lưu ý: Nếu không biết dòng điện một chiều đo được, trước tiên hãy xoay núm điều chỉnh về A-); cuối cùng, kết nối đồng hồ vạn năng kỹ thuật số với mạch được kiểm tra. Tại thời điểm này, cần chú ý đến Các dây dẫn thử nghiệm màu đỏ và đen phải tương ứng với điện thế cao và điện thế thấp của mạch được thử nghiệm tương ứng.
Phương pháp đo dòng điện xoay chiều về cơ bản giống như phương pháp đo dòng điện một chiều, điểm khác biệt là núm phải được xoay thành A~ hoặc mA~ hoặc uA~ và dây đo không có cực
2.3 Đo điện trở
Khi đo điện trở, trước tiên hãy cắm dây đo màu đen và đỏ vào cổng chung và giắc cắm chức năng Ω; sau đó vặn công tắc xoay đến Ω; cuối cùng kết nối song song các dây dẫn thử nghiệm với cả hai đầu của điện trở đo được. Tại thời điểm này, cần lưu ý rằng điện trở đo được phải ở trạng thái hở mạch và tay không được chạm vào phần kim loại của que thử. Sau khi giá trị ổn định, đọc giá trị điện trở và đơn vị trên màn hình.
2.4 Đo điốt
Đồng hồ vạn năng kỹ thuật số được sử dụng rộng rãi trong phép đo điốt và có thể đo chất lượng, cực tính và độ sụt điện áp dẫn của điốt. Đầu tiên, lần lượt cắm các dây đo màu đen và đỏ vào cổng công cộng và giắc cắm chức năng đi-ốt; sau đó xoay công tắc xoay sang vị trí chức năng diode;
Đối với một đi-ốt tốt với cực đã biết, hãy kết nối dây dẫn thử nghiệm màu đỏ và đen với các cực dương và cực âm của nó tương ứng và giá trị trên màn hình tại thời điểm này là độ sụt điện áp dẫn của đi-ốt.
