Cấu tạo và nguyên lý của bộ nguồn điều hòa tuyến tính Đặc điểm của bộ nguồn điều hòa tuyến tính
Nguồn điện được điều chỉnh tuyến tính là một loại nguồn điện được điều chỉnh DC được sử dụng trước đó. Nó thay đổi và điều khiển điện áp và dòng điện đầu ra bằng cách thay đổi độ dẫn điện của bóng bán dẫn. Trong nguồn điện được điều chỉnh tuyến tính, bóng bán dẫn tương đương với một biến trở. nối với mạch cấp nguồn. Một đặc điểm chung của các bộ nguồn điều chỉnh tuyến tính là ống điều chỉnh thiết bị nguồn của nó hoạt động trong vùng tuyến tính và đầu ra được ổn định bằng cách điều chỉnh điện áp rơi giữa các điện cực của ống. Do tổn thất tĩnh lớn của ống điều chỉnh nên cần lắp bộ tản nhiệt lớn để tản nhiệt.

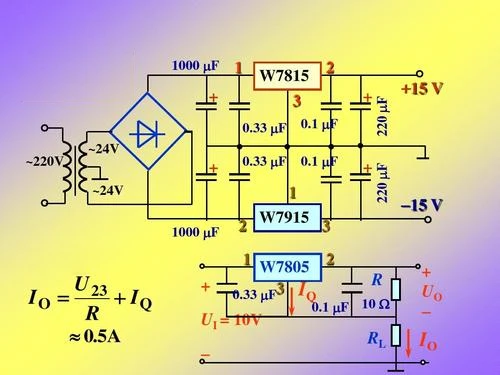

Cấu tạo và nguyên lý của bộ nguồn điều hòa tuyến tính
Nói chung, nguồn điện được điều chỉnh tuyến tính bao gồm một số bộ phận cơ bản như ống điều chỉnh, điện áp tham chiếu, mạch lấy mẫu và mạch khuếch đại lỗi. Ngoài ra, một số bộ phận như mạch bảo vệ và mạch khởi động cũng có thể được bao gồm.
Sử dụng hình bên dưới để minh họa nguyên tắc điều chỉnh điện áp điều chỉnh nguồn điện tuyến tính. Như thể hiện trong hình, biến trở RW và điện trở tải RL tạo thành một mạch chia điện áp và điện áp đầu ra là: Uo=""Ui""×RL/(RW cộng với RL), do đó, đầu ra có thể được thay đổi bằng cách điều chỉnh kích thước của RW Kích thước của điện áp. Xin lưu ý rằng trong công thức này, nếu chúng ta chỉ nhìn vào sự thay đổi giá trị của điện trở điều chỉnh RW, thì đầu ra của Uo không phải là tuyến tính, nhưng nếu chúng ta nhìn vào RW và RL cùng nhau, thì nó là tuyến tính. Cũng lưu ý rằng hình của chúng tôi không vẽ đầu ra của RW ở bên trái mà ở bên phải. Mặc dù không có sự khác biệt so với công thức, hình vẽ bên phải chỉ phản ánh khái niệm "lấy mẫu" và "phản hồi"--hầu hết các bộ nguồn thực tế hoạt động ở chế độ lấy mẫu và phản hồi. Bên dưới, phương pháp tiếp nguồn ít được sử dụng hoặc nếu có sử dụng thì cũng chỉ là phương pháp phụ trợ.
Nếu chúng ta sử dụng một triode hoặc ống hiệu ứng trường để thay thế biến trở trong hình và kiểm soát giá trị điện trở của "varistor" bằng cách phát hiện điện áp đầu ra, để điện áp đầu ra không đổi, chúng ta đã đạt được sự điều chỉnh điện áp. mục đích của. Triode hoặc ống hiệu ứng trường này được sử dụng để điều chỉnh đầu ra điện áp, vì vậy nó được gọi là ống điều chỉnh.
Như thể hiện trong hình, vì ống điều chỉnh được nối nối tiếp giữa nguồn điện và tải, nên nó được gọi là nguồn điện điều chỉnh nối tiếp. Tương ứng, cũng có một nguồn cung cấp điện điều chỉnh kiểu song song, để điều chỉnh điện áp đầu ra bằng cách kết nối một ống điều chỉnh song song với tải. Bộ điều chỉnh điện áp tham chiếu điển hình TL431 là bộ điều chỉnh điện áp kiểu song song. Cái gọi là kết nối song song có nghĩa là giống như ống ổn áp trong Hình 2, "sự ổn định" của điện áp bộ phát của ống khuếch đại suy giảm được đảm bảo bằng cách đảo chiều. Có thể con số này không cho bạn thấy rằng đó là "kết nối song song", nhưng Khi kiểm tra kỹ hơn, nó thực sự là như vậy. Tuy nhiên, mọi người cần chú ý ở đây: ống ổn áp ở đây hoạt động trong vùng phi tuyến tính của nó, vì vậy nếu bạn nghĩ nó là nguồn điện, thì nó cũng là nguồn điện phi tuyến. Để mọi người dễ hiểu hơn, chúng ta hãy nhìn lại một bức tranh tương đối phù hợp cho đến khi chúng ta có thể hiểu nó một cách ngắn gọn.
Các tính năng của cung cấp điện quy định tuyến tính
1. Hiệu quả thấp;
2. Tiếng ồn do công việc tạo ra thấp;
3. Tốc độ phản hồi nhanh và độ gợn đầu ra nhỏ;
4. Điện áp đầu ra thấp hơn điện áp đầu vào;
5. Sinh nhiệt lớn (nhất là bộ nguồn công suất lớn) gián tiếp làm tăng nhiễu nhiệt cho hệ thống.
