Công nghệ hàn linh kiện điện tử
Hàn thực sự là cách dễ nhất để kết nối các thành phần với chất lượng cao. Do đó, công nghệ hàn là khá cần thiết. Khuyến nghị: Làm thế nào để sử dụng mỏ hàn?
1. Dụng cụ:
Các công cụ và vật liệu thường được sử dụng để hàn: mỏ hàn điện, thuốc hàn, thuốc trợ dung, máy cắt dây, đồng hồ vạn năng, v.v ... đều là những công cụ cần thiết.

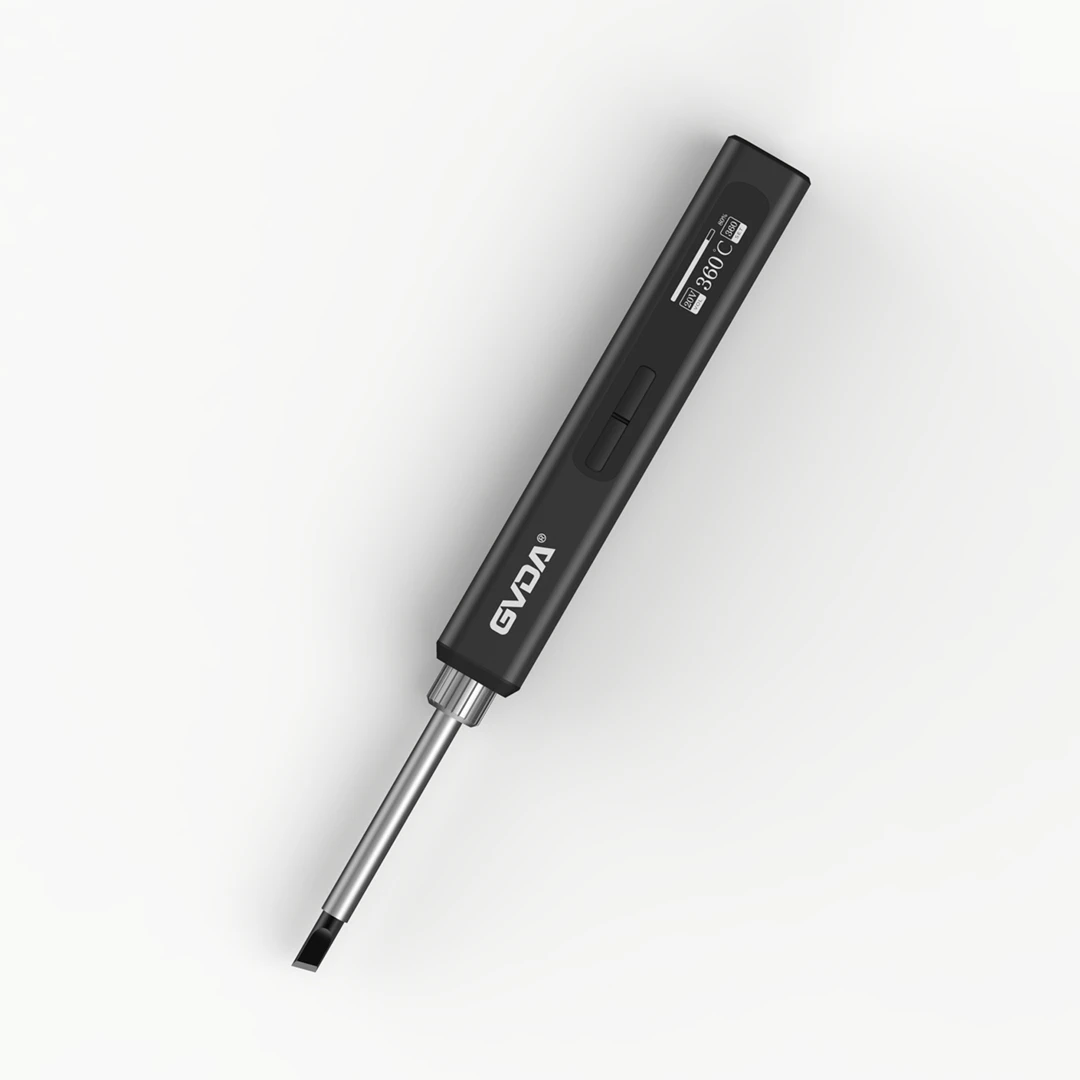

1. Mỏ hàn
Mỏ hàn điện là dụng cụ được sử dụng phổ biến nhất trong quá trình hàn. Chức năng của nó là chuyển đổi năng lượng điện thành năng lượng nhiệt để làm nóng và hàn điểm hàn.
Công suất của mỏ hàn điện càng lớn thì nhiệt càng lớn và nhiệt độ của đầu mỏ hàn càng cao.
Nói chung, một mỏ hàn điện loại sưởi ấm bên trong 20W là đủ. Nếu công suất quá cao rất dễ làm cháy linh kiện. Nói chung, nhiệt độ đường giao nhau của điốt và triode sẽ bị cháy nếu nhiệt độ đường giao nhau vượt quá 200 độ.
Lưu ý rằng khi hàn, thời gian không được quá dài hoặc quá ngắn. Nếu thời gian quá dài sẽ dễ bị hỏng. Nếu thời gian quá ngắn, chất hàn sẽ không được nóng chảy hoàn toàn, khiến các mối hàn không mịn và chắc chắn, và cũng có thể gây ra tình trạng hàn ảo. Nói chung, nội dung phù hợp nhất phải ở dạng Hoàn thành trong vòng 1.5-4s.
2. hàn
Hàn là một kim loại dễ nóng chảy, và loại được sử dụng phổ biến nhất thường là dây thiếc. Vai trò của hàn là kết nối các chân linh kiện với các điểm kết nối của bảng mạch in. Việc lựa chọn chất hàn có ảnh hưởng lớn đến chất lượng hàn. Loại được sử dụng phổ biến nhất thường là dây thiếc.
3. Thông lượng
Không cần phải giải thích thêm về chất trợ dung, thứ có thể làm cho chất hàn và các linh kiện được hàn tốt hơn. Nói chung, nhựa thông được sử dụng nhiều nhất.
thông lượng nhựa thông
Thiết bị hút hàn rất thiết thực cho người mới. Lần đầu tiên sử dụng mỏ hàn điện luôn dễ dàng lấy vật hàn ở mọi nơi. Thiết bị hút mối hàn có thể giúp bạn loại bỏ mối hàn thừa trên bảng mạch. Ngoài ra, thiết bị hút mối hàn rất hữu ích khi tháo lắp linh kiện. Nó có thể hút tất cả các mối hàn, nhưng nó hoàn toàn không cần thiết đối với những người có thể khéo léo sử dụng mỏ hàn. Nó hoàn toàn có thể thay thế chức năng của mình bằng một mỏ hàn để làm nóng chảy các mối hàn. Các thành phần có thể được gỡ bỏ dễ dàng.
Cách hàn linh kiện:
Xử lý trước khi hàn:
Trước khi hàn, nên thực hiện xử lý trước khi hàn trên các chân linh kiện hoặc các bộ phận hàn của bảng mạch.
xử lý trước khi hàn
1. Loại bỏ lớp oxit trên chi tiết hàn
Một con dao có thể được làm từ một lưỡi cưa bị hỏng. Cạo sạch lớp oxit trên bề mặt dây dẫn kim loại để lộ ra ánh kim loại của dây dẫn.
Bảng mạch in có thể được đánh bóng bằng giấy gạc mịn, sau đó phủ một lớp dung dịch cồn nhựa thông.
2. Mạ thiếc linh kiện
Thiếc trên chì cạo. Sau khi nhúng dây chì vào dung dịch cồn nhựa thông, ấn đầu mỏ hàn nóng bằng thiếc lên dây chì và quay dây chì. Các dây dẫn có thể được mạ đều bằng một lớp thiếc rất mỏng. Trước khi hàn dây, lớp vỏ cách điện phải được bóc ra, sau đó có thể thực hiện hai phương pháp xử lý trên trước khi hàn chính thức. Trong trường hợp dây nhiều sợi, chúng nên được xoắn lại với nhau sau khi đánh bóng, sau đó đóng hộp.
Sau khi xử lý trước khi hàn được thực hiện, hàn có thể được thực hiện chính thức.
(1) Tay phải cầm mỏ hàn điện. Sử dụng kìm mũi kim hoặc nhíp bằng tay trái để giữ các bộ phận hoặc dây điện. Trước khi hàn, mỏ hàn điện phải được làm nóng trước hoàn toàn. Thiếc nên được ăn trên bề mặt lưỡi của đầu mỏ hàn, nghĩa là, một lượng chất hàn nhất định phải được đưa vào.
(2) Đặt lưỡi của mỏ hàn vào mối hàn. Mỏ hàn điện nghiêng một góc khoảng 60 độ so với mặt phẳng nằm ngang. Để tạo điều kiện thuận lợi cho dòng chảy của thiếc nóng chảy từ đầu mỏ hàn đến mối hàn. Thời gian đầu mỏ hàn ở lại mối hàn được kiểm soát trong vòng 2 đến 3 giây.
(3) Nhấc đầu mỏ hàn lên. Tay trái vẫn cầm linh kiện. Tay trái chỉ có thể được giải phóng sau khi thiếc ở mối hàn được làm mát và hóa rắn.
(4) Xoay dây chì bằng nhíp để xác nhận rằng nó không bị lỏng, sau đó dùng kìm để cắt bỏ phần dây chì thừa.
