Yêu cầu thiết kế mạch cung cấp điện chuyển đổi chip đơn

Jun 08, 2023

Yêu cầu thiết kế mạch cung cấp điện chuyển đổi chip đơn



(1) Mạch phản hồi của TOpSwitch-II cần được trang bị bộ ghép quang để cách ly nó với mạch đầu ra. Khi thiết kế nguồn cung cấp năng lượng chuyển đổi chính xác, cũng nên thêm bộ điều chỉnh điện áp liên quan đến độ chính xác có thể điều chỉnh TL431 để tạo thành bộ khuếch đại lỗi bên ngoài để thay thế ống điều chỉnh trong mạch lấy mẫu. Tốc độ điều chỉnh điện áp Sv và tốc độ điều chỉnh dòng điện Sl của bộ nguồn chuyển mạch chính xác có thể đạt khoảng ±0.2% , gần bằng chỉ số của bộ nguồn điều chỉnh tích hợp tuyến tính.

(2) Nên chọn các bộ ghép quang có tỷ số truyền dòng điện (CTR) có thể thay đổi tuyến tính, chẳng hạn như pC817A, NEC2501, 6N137 và các kiểu máy khác. Không nên sử dụng các bộ ghép quang thông thường loại 4N×× như 4N25 và 4N35. Loại thứ hai có độ tuyến tính kém và sẽ gây ra biến dạng khi truyền tín hiệu tương tự, điều này sẽ ảnh hưởng đến hiệu suất điều chỉnh điện áp của nguồn điện chuyển mạch.

(3) Phía sơ cấp của máy biến áp tần số cao phải được trang bị mạch bảo vệ để hấp thụ điện áp cực đại do điện cảm rò rỉ gây ra và đảm bảo rằng MOSFET không bị hỏng. Mạch bảo vệ này nên được kết nối song song trên sơ cấp và có 4 sơ đồ thiết kế cụ thể:
①Mạch kẹp bao gồm một đi-ốt triệt tiêu điện áp thoáng qua (TVS) và một đi-ốt phục hồi siêu nhanh (SRD);


②Mạch kẹp bao gồm TVS và bộ chỉnh lưu silicon (VD);


③Một mạch snubber bao gồm các phần tử điện trở-điện dung và SRD;


④Một mạch snubber bao gồm các thành phần RC và VD. Trong số các sơ đồ trên, tác dụng của ① là tốt nhất, có thể phát huy hết lợi thế của TVS với tốc độ phản hồi cực nhanh và xung thoáng qua năng lượng cao. Tùy chọn ② là tiếp theo.


(4) Khi sử dụng chip, cần có bộ tản nhiệt phù hợp. Đối với gói TO-220, gói này có thể được gắn trực tiếp trên một bảng số lượng lớn nhỏ. Đối với gói DIp-8 và SMD-8 có thể hàn 4 nguồn trên lá đồng bo mạch in diện tích 2,3 để thay thế tản nhiệt.


(5) Để triệt tiêu nhiễu do lưới điện tạo ra và ngăn nhiễu do nguồn điện chuyển mạch tạo ra không truyền ra bên ngoài, cần thêm bộ lọc nhiễu điện từ cấp một (bộ lọc EMI) tại nguồn điện đầu vào, còn được gọi là bộ lọc nhiễu công suất (pNF).


(6) Khi sử dụng loại chip này, dây dẫn nguồn phải càng ngắn càng tốt. Để ổn định điện áp đầu ra khi không tải hoặc tải nhẹ, điện trở vài trăm ohm phải được kết nối với cực đầu ra của nguồn điện được điều chỉnh dưới dạng tải tối thiểu hoặc có thể kết nối song song một ống zener.

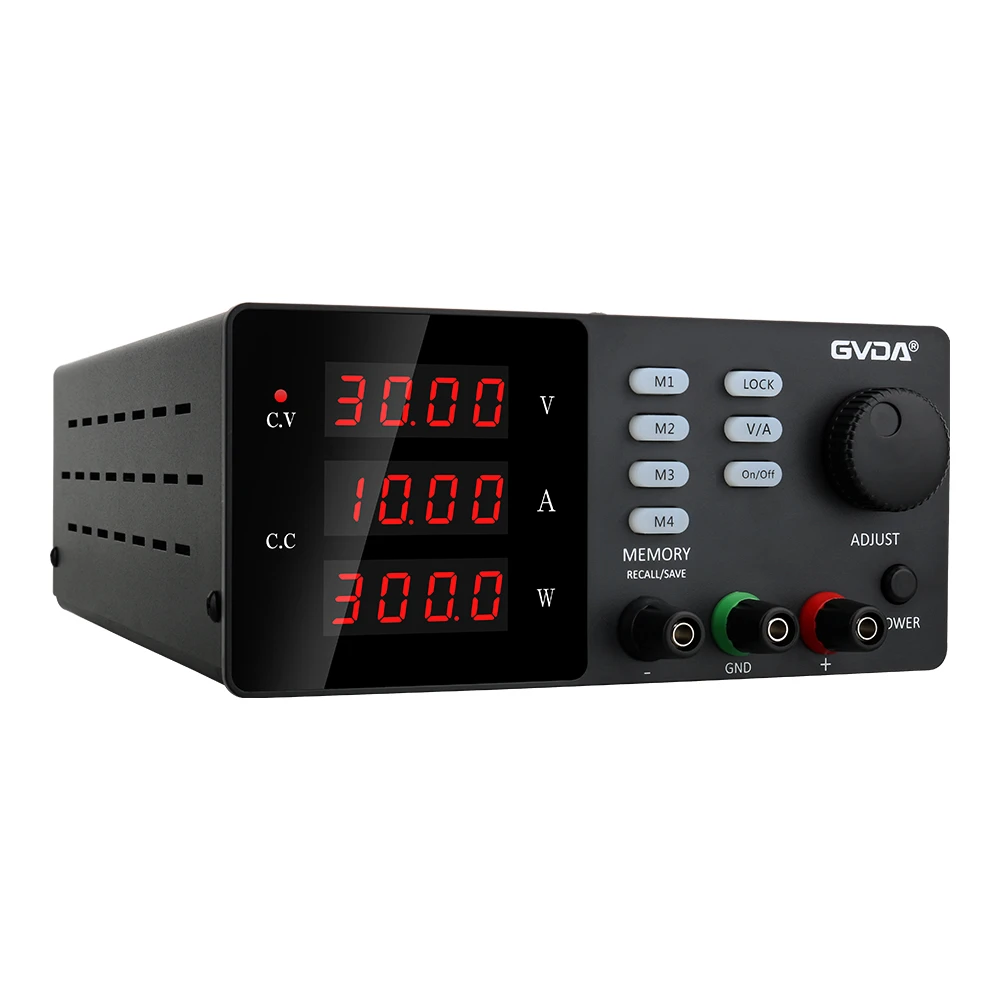

laboratory power supply
