Một số phương pháp đo và nguyên lý hoạt động của đồng hồ vạn năng kỹ thuật số
Đo điện áp
1. Đo điện áp DC, chẳng hạn như pin, nguồn điện âm thanh di động, v.v. Đầu tiên, cắm đầu dò màu đen vào lỗ "com" và đầu dò màu đỏ vào dải điện áp hiện tại "V Ω". "V~" đại diện cho dải điện áp xoay chiều và "A" đại diện cho phạm vi hiện tại. Sau đó kết nối đầu dò với cả hai đầu của nguồn điện hoặc pin; Duy trì liên lạc ổn định. Giá trị có thể được đọc trực tiếp từ màn hình hiển thị. Nếu nó được hiển thị là "1.", điều đó cho thấy phạm vi quá nhỏ và cần thêm phạm vi lớn trước khi đo các thiết bị công nghiệp. Nếu "-" xuất hiện ở phía bên trái của giá trị, điều đó cho biết cực của đầu dò ngược với cực của nguồn thực tế và đầu dò màu đỏ được kết nối với cực âm.

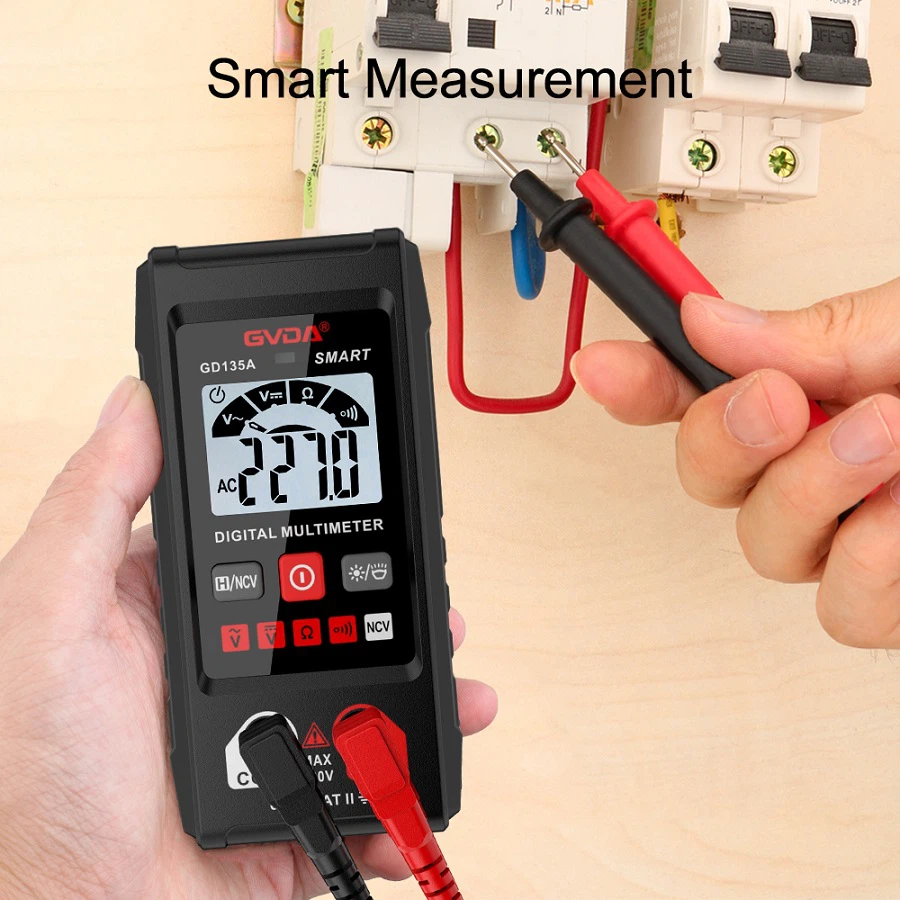

2. Đo điện áp xoay chiều. Ổ cắm đầu dò cũng giống như đo điện áp DC, nhưng phải xoay núm về phạm vi yêu cầu ở bánh răng AC "V~". Không có sự phân biệt dương hay âm trong điện áp xoay chiều và phương pháp đo vẫn giống như trước. Cho dù đo điện áp AC hay DC, cần chú ý đến an toàn cá nhân và không dùng tay chạm vào phần kim loại của đầu dò một cách tùy tiện.
Đo dòng điện
1. Đo dòng điện một chiều. Đầu tiên, nhét đầu dò màu đen vào lỗ "COM". Nếu đo dòng điện lớn hơn 200mA, cắm đầu dò màu đỏ vào ổ cắm “10A” và xoay núm về vị trí DC “10A”; Nếu đo dòng điện nhỏ hơn 200mA, hãy cắm đầu dò màu đỏ vào ổ cắm "200mA" và xoay núm về phạm vi thích hợp trong phạm vi 200mA DC. Sau khi điều chỉnh, nó có thể được đo. Kết nối đồng hồ vạn năng nối tiếp vào mạch, duy trì sự ổn định và việc đọc sẽ sẵn sàng. Nếu nó hiển thị là "1." thì phạm vi cần phải tăng lên; Nếu "-" xuất hiện ở phía bên trái của giá trị, điều đó cho biết dòng điện đang chạy từ đầu dò màu đen vào đồng hồ vạn năng.
2. Đo dòng điện xoay chiều. Phương pháp đo tương tự như 1, nhưng bánh răng phải được đặt thành bánh răng AC. Sau khi đo dòng điện, cắm bút đỏ trở lại lỗ "V Ω". Nếu bạn quên bước này và trực tiếp đo điện áp, thiết bị của bạn sẽ bị loại bỏ.
Đo điện trở
Chèn đầu dò vào các lỗ "COM" và "V Ω", xoay núm đến phạm vi mong muốn trong "Ω" và kết nối đầu dò với các bộ phận kim loại ở cả hai đầu của điện trở. Trong quá trình đo, bạn có thể chạm tay vào điện trở nhưng không được chạm vào cả hai đầu của điện trở cùng lúc vì điều này sẽ ảnh hưởng đến độ chính xác của phép đo - cơ thể con người là một vật dẫn điện có điện trở lớn nhưng hạn chế. Khi đọc, đảm bảo đầu dò và điện trở tiếp xúc tốt; Chú ý đến đơn vị: Đơn vị là "Ω" trong phạm vi "200", "K Ω" trong phạm vi "2K" đến "200K" và "M Ω" trong phạm vi "2M" trở lên.
Đo điốt
Đồng hồ vạn năng kỹ thuật số có thể đo điốt phát quang, điốt chỉnh lưu... Khi đo, vị trí đầu dò giống như vị trí đo điện áp và núm xoay về vị trí ""; Kết nối đầu dò màu đỏ với cực dương của diode và đầu dò màu đen với cực âm và điện áp rơi về phía trước của diode sẽ được hiển thị. Độ sụt áp của điốt Schottky là khoảng 0,2V, trong khi độ sụt áp của các bộ chỉnh lưu silicon thông thường (dòng 1N4000, 1N5400, v.v.) là khoảng 0,7V và của điốt phát sáng là khoảng 1,8-2,3V. Nếu đầu dò bị hoán đổi và màn hình hiển thị "1.", điều đó là bình thường vì điện trở ngược của diode rất cao, nếu không thì diode sẽ bị hỏng.
Đo bóng bán dẫn
Đưa bút vào vị trí tương tự như trên; Nguyên lý của nó giống như của diode. Giả sử chân A là chân đế, nối đầu dò màu đen với chân đó và đầu dò màu đỏ với hai chân còn lại tương ứng; Nếu cả hai số đọc đều bằng 0 Khoảng 7V, thì nối chân A bằng bút màu đỏ và hai chân còn lại bằng bút màu đen. Nếu cả hai đều hiển thị "1" thì chân A là chân đế, nếu không thì cần phải đo lại và bóng bán dẫn này là bóng bán dẫn PNP. Vậy làm sao để xác định được cực thu và cực phát? Tôi nên làm gì nếu đồng hồ kỹ thuật số không thể sử dụng con trỏ xoay để xác định như đồng hồ con trỏ? Chúng ta có thể sử dụng bánh răng "hFE" để xác định: đầu tiên đặt bánh răng thành "hFE", và bạn có thể thấy một hàng ổ cắm nhỏ bên cạnh bánh răng, dùng để đo các ống PNP và NPN.
Loại ống đã được xác định trước đó. Chèn đế vào lỗ "b" tương ứng của loại ống và nhét hai chốt còn lại vào lỗ "c" và "e". Tại thời điểm này, giá trị có thể được đọc, nghĩa là giá trị; Cố định lại chân đế và hoán đổi hai chân còn lại;
So sánh hai số đọc và vị trí của chốt có số đọc lớn hơn tương ứng với bề mặt "c" và "e".
Mẹo: Phương pháp trên chỉ có thể đo trực tiếp các ống nhỏ như dòng 9000. Để đo các ống lớn, có thể sử dụng phương pháp nối dây, bao gồm việc sử dụng các dây nhỏ để dẫn ba chân ra ngoài. Điều này làm cho nó thuận tiện hơn nhiều.
Đo MOSFET
Có các dòng 3D01, 4D01 và Nissan 3SK được sản xuất trong nước dành cho kênh N-. Xác định cực C- (cổng): Sử dụng chế độ diode của đồng hồ vạn năng. Nếu điện áp dương và âm giảm giữa một chân nào đó và 2 chân còn lại đều lớn hơn 2V thì sẽ hiển thị “1” và chân này chính là cổng C. Sau đó đổi đầu dò để đo 2 chân còn lại. Trong trường hợp điện áp rơi nhỏ, đầu dò màu đen được kết nối với cực D (cống) và đầu dò màu đỏ được kết nối với cực S (nguồn).
