Hướng dẫn cụ thể cách đo điện áp bằng đồng hồ vạn năng.
Quá trình đo của đồng hồ vạn năng kỹ thuật số chuyển đổi giá trị đo thành tín hiệu điện áp DC bằng mạch chuyển đổi, sau đó chuyển đổi đại lượng tương tự điện áp thành đại lượng kỹ thuật số bằng bộ chuyển đổi tương tự/kỹ thuật số (A/D), sau đó đếm thông qua bộ đếm điện tử và cuối cùng sử dụng kết quả đo kỹ thuật số được hiển thị trực tiếp trên màn hình.
Chức năng của đồng hồ vạn năng để đo điện áp, dòng điện và điện trở được thực hiện thông qua phần mạch chuyển đổi, và phép đo dòng điện và điện trở dựa trên phép đo điện áp, nghĩa là, đồng hồ vạn năng kỹ thuật số được mở rộng trên cơ sở vôn kế DC kỹ thuật số.
Bộ chuyển đổi A/D của vôn kế DC kỹ thuật số chuyển đổi đại lượng điện áp tương tự thay đổi liên tục theo thời gian thành đại lượng kỹ thuật số, sau đó đại lượng kỹ thuật số được bộ đếm điện tử đếm để thu được kết quả đo, sau đó kết quả đo được hiển thị bằng mạch hiển thị giải mã. Mạch điều khiển logic điều khiển công việc phối hợp của mạch và hoàn thành toàn bộ quá trình đo theo trình tự dưới tác động của đồng hồ.

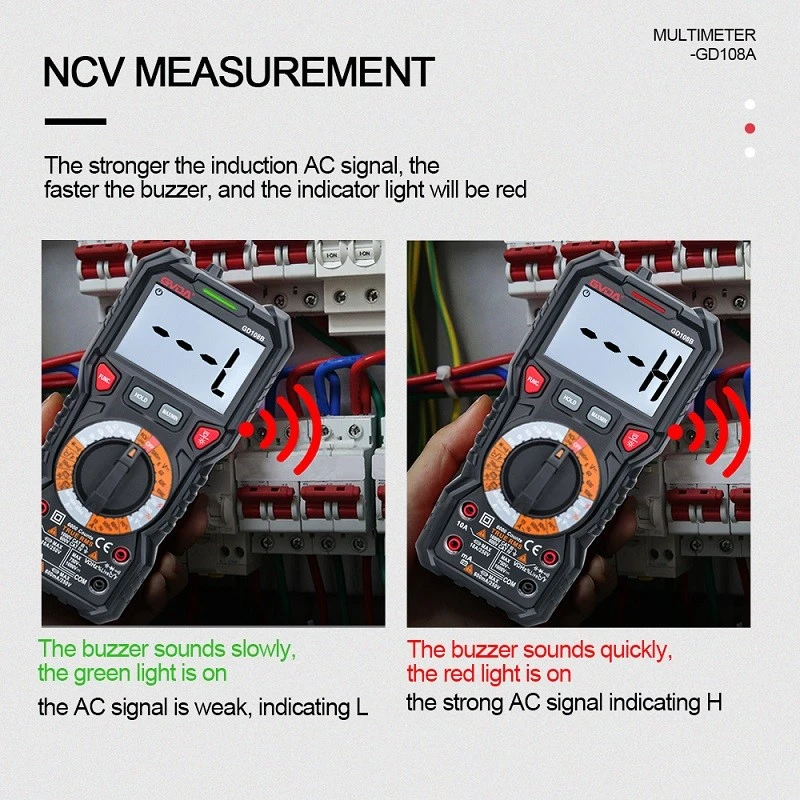

2. Phương pháp đo điện áp vạn năng
Phương pháp đo điện áp bằng đồng hồ vạn năng trước tiên căn chỉnh công tắc phạm vi trong phạm vi của năm bánh răng được đánh dấu bằng chữ V (để kiểm tra điện áp xoay chiều, hãy căn chỉnh nó với bánh răng của điện áp xoay chiều và khi kiểm tra điện áp DC, hãy căn chỉnh nó với bánh răng của điện áp DC). Khi đo điện áp, bút ampe kế phải được kết nối với mạch cần kiểm tra. Theo giá trị gần đúng của mạch được kiểm tra, chọn một vị trí phạm vi thích hợp. Giá trị tối đa của mỗi pin khô là 1,5V, vì vậy nó có thể được đặt trong phạm vi 5V. Tại thời điểm này, 500 của thang đo đầy đủ của các kim trên bảng điều khiển phải được đọc là 5. tức là được thu nhỏ lại theo hệ số 100. Nếu kim ở vạch 300, nó sẽ đọc 3V. Lưu ý rằng giá trị được lập chỉ mục bằng đầu của công tắc phạm vi là giá trị tương ứng của số đọc toàn thang đo của kim trên đầu đồng hồ. Khi đọc đồng hồ, bạn chỉ cần chuyển đổi nó cho phù hợp để đọc giá trị thực. Ngoại trừ dải điện trở, tất cả các dải công tắc dải đều có thể đọc kết quả đo theo cách này. Trong phép đo thực tế, khi không thể xác định giá trị gần đúng của điện áp đo được, trước tiên có thể chuyển công tắc về phạm vi tối đa, sau đó phạm vi có thể giảm từng bước đến vị trí phù hợp. Chú ý đến cực dương và cực âm khi đo điện áp DC. Nếu đảo ngược dây dẫn thử nghiệm, kim thử nghiệm sẽ đảo ngược. Nếu bạn không biết cực dương và cực âm của mạch, bạn có thể đặt phạm vi của đồng hồ vạn năng ở phạm vi tối đa, thử nhanh trên mạch đang kiểm tra và xem kim bút bị lệch như thế nào, bạn có thể đánh giá cực dương. và phân cực âm.
