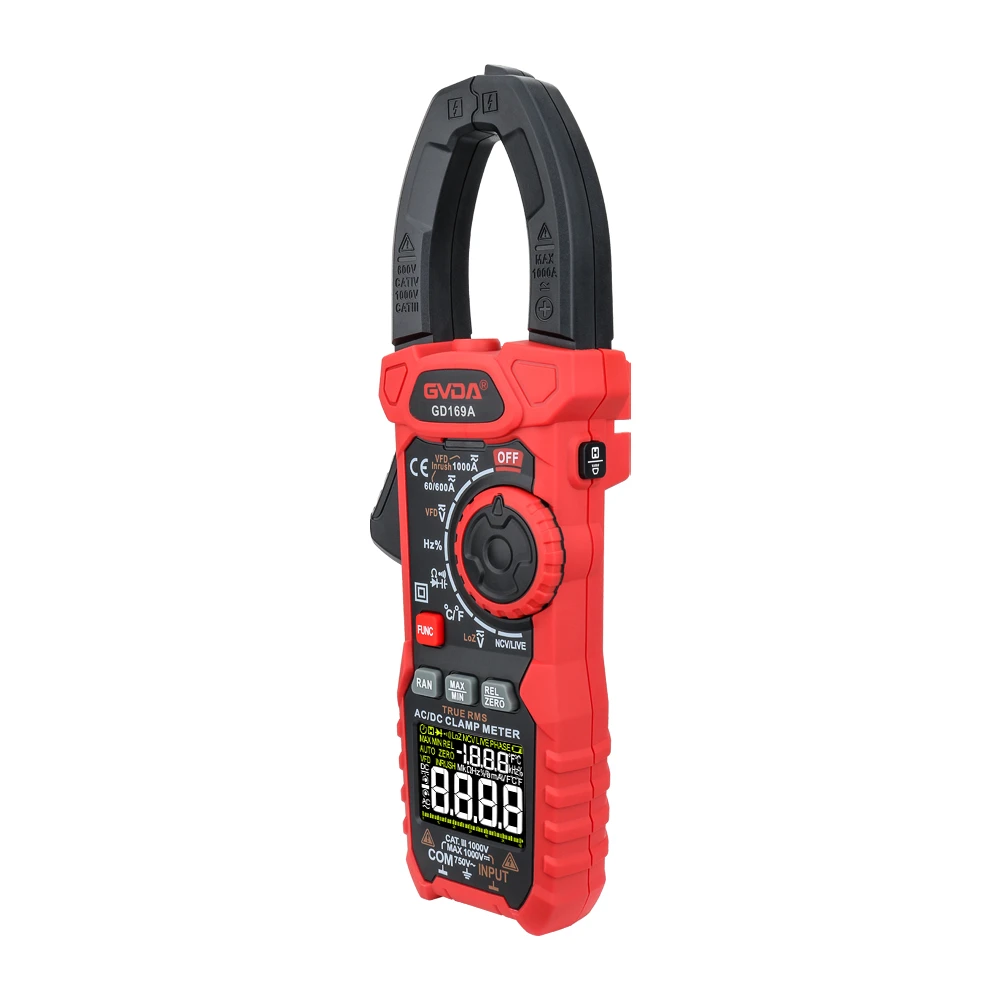

Lưu ý các vấn đề sau khi sử dụng ampe kế dạng kẹp
Kiểm tra trình tự pha:
(1) Xoay bánh răng sang bánh răng phát hiện thứ tự pha;
(2) Dây đo màu vàng, đen và đỏ được cắm lần lượt vào các ổ cắm c, COMb và VΩa;
(3) Tương ứng với màu đỏ, đen và vàng của dây thử nghiệm lần lượt là A, B và C (hoặc L1, L2 và L3). Khi kết nối dây đo màu đỏ và đen, đèn báo sẽ hơi sáng và khi kết nối lại dây đo màu vàng, đèn báo sẽ sáng, cho biết đó là chuỗi pha dương; khi đèn báo tắt, nó biểu thị trình tự pha đảo ngược;
(4) Tệp thứ tự pha cũng có thể đo điện áp pha-pha cùng một lúc.
Đo điện áp xoay chiều:
(1) Xoay bánh răng sang bánh răng điện áp xoay chiều;
(2) Lần lượt cắm dây đo màu đỏ và đen vào ổ cắm VΩa và COMb;
(3) Nối các đầu còn lại của dây đo đỏ và đen với điểm cần kiểm tra và đọc giá trị.
Đo dòng điện xoay chiều:
(1) Chọn bánh răng hiện tại thích hợp;
(2) Kẹp hoàn toàn dây đơn cần thử bằng hàm và đọc dữ liệu;
Lưu ý rằng dòng thử nghiệm tối đa của thiết bị này chỉ là 600A và không thể kiểm tra dòng điện vượt quá 600A.
Đo điện áp một chiều:
(1) Chọn tập tin điện áp DC thích hợp;
(2) Lần lượt cắm dây đo màu đỏ và đen vào ổ cắm VΩa và COMb;
(3) Nối các đầu còn lại của dây đo đỏ và đen với điểm cần kiểm tra và đọc giá trị.
Đo điện trở:
(1) Xoay bánh răng sang bánh răng điện trở 2kΩ;
(2) Lần lượt cắm dây đo màu đỏ và đen vào ổ cắm VΩa và COMb;
(3) Kết nối các đầu còn lại của dây dẫn kiểm tra màu đỏ và đen với điểm cần kiểm tra và đọc giá trị;
Lưu ý: Chỉ trong trạng thái mất điện mới có thể kiểm tra điện trở.
Đo lường tính liên tục của dòng:
(1) Xoay bánh răng sang bánh răng đi-ốt.
(2) Lần lượt cắm dây đo màu đỏ và đen vào ổ cắm VΩa và COMb.
(3) Nối các đầu còn lại của dây đo đỏ và đen với điểm cần kiểm tra và đọc giá trị. Nếu giá trị nhỏ và đồng hồ vạn năng phát ra âm thanh "bíp", mạch được kết nối; ngược lại, nếu giá trị hiển thị "1" và đồng hồ vạn năng không phát ra âm thanh, thì mạch bị hở mạch hoặc giá trị điện trở rất lớn.
Lưu ý: Chỉ trong trạng thái mất điện mới có thể kiểm tra tính liên tục của mạch.
