Tổng quan về cấu tạo của đồng hồ vạn năng

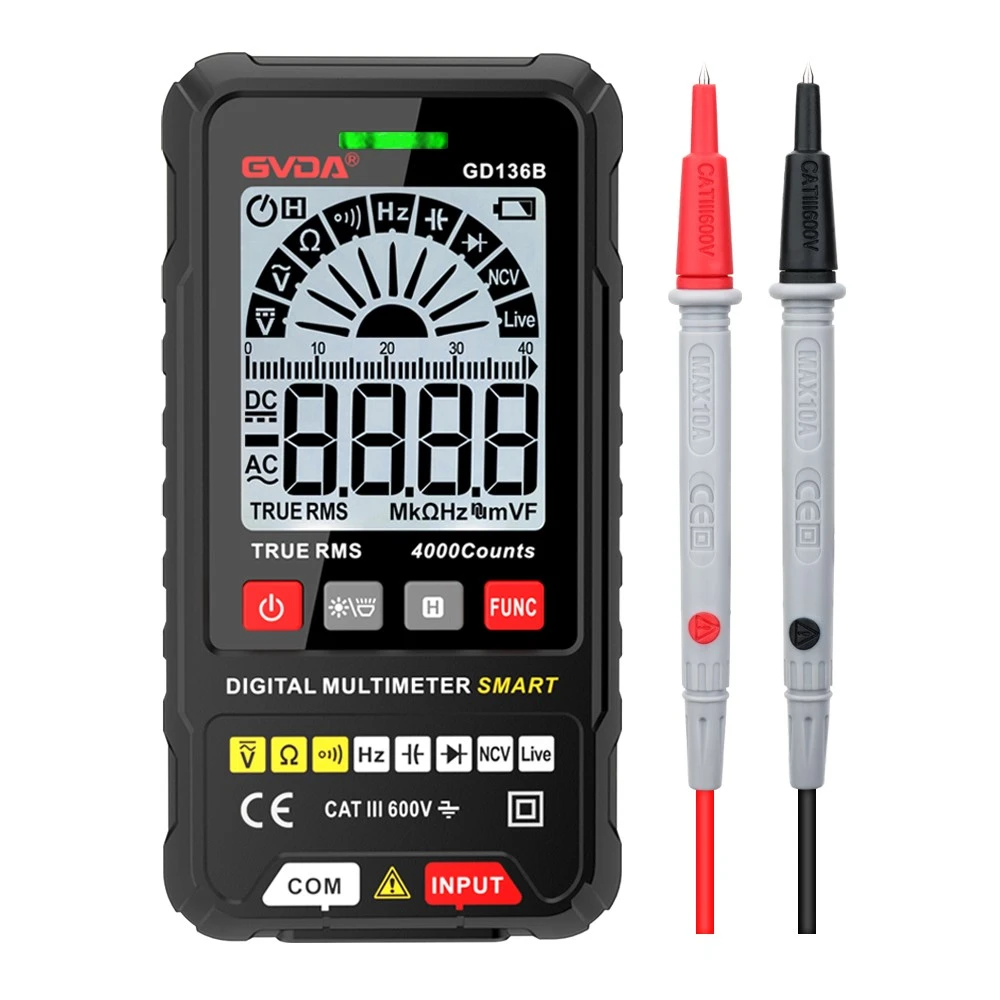

Đồng hồ vạn năng bao gồm ba phần chính: đầu đồng hồ, mạch đo và công tắc chuyển đổi. Đồng hồ vạn năng là công cụ cơ bản nhất trong lĩnh vực kiểm tra điện tử và là dụng cụ kiểm tra được sử dụng rộng rãi. Đồng hồ vạn năng hay còn gọi là đồng hồ vạn năng, đồng hồ vạn năng (A, V, Ω hay còn gọi là dòng điện, điện áp, điện trở), đồng hồ vạn năng, đồng hồ vạn năng, đồng hồ vạn năng. Đồng hồ vạn năng được chia thành đồng hồ vạn năng con trỏ và đồng hồ vạn năng kỹ thuật số. Ngoài ra còn có chức năng đo dao động, máy đo dao động vạn năng, là một dụng cụ đo đa chức năng và đa phạm vi. Đồng hồ vạn năng thông thường có thể đo dòng điện một chiều, điện áp một chiều, điện áp xoay chiều, điện trở và mức âm thanh. Một số còn có thể đo dòng điện xoay chiều, điện dung, độ tự cảm, nhiệt độ và một số thông số của chất bán dẫn (điốt, bóng bán dẫn). Đồng hồ vạn năng kỹ thuật số đã trở thành xu hướng chủ đạo và thay thế các thiết bị đo analog. So với các dụng cụ analog, dụng cụ kỹ thuật số có độ nhạy, độ chính xác cao, màn hình hiển thị rõ ràng, khả năng chịu quá tải mạnh, dễ mang theo, sử dụng thuận tiện và đơn giản hơn.
Đồng hồ vạn năng con trỏ thường có 4 đến 5 thang đo, bao gồm thang đo điện trở, thang đo điện áp, thang đo dòng điện, thang đo decibel. Ngoài ra, còn có thang đo chuyên dụng cho AC 1OV, đọc trực tiếp trong phạm vi 1OV. Dải điện áp được chia thành thang đo AC và DC, và một số đồng hồ đo cũng có dải dòng điện xoay chiều. Ví dụ: dải điện áp DC (đồng hồ loại MF-10) có 1V2.5V10 ∨ 50 ∨ 100V250V500V và thang đo dải điện áp DC có các số từ O đến 5O. Khi công tắc phạm vi tương đương được đặt thành 50V, nó sẽ đọc trực tiếp. Khi công tắc phạm vi được đặt thành 1V, giá trị chỉ định được nhân với 0,02 là giá trị thực và khi là 10V, nó được nhân với 0,2100V. Khi nhân với 2, thang đo đầy đủ là 1V, 10V và 100V. Khi công tắc phạm vi tương đương được đặt thành 2,5V và 250, các giá trị thực tế thu được bằng cách nhân các giá trị được chỉ định tương ứng với 0,05 và 5. Đặt công tắc phạm vi tương đương thành 500 và nhân với 10. Điều tương tự cũng áp dụng cho phạm vi điện áp xoay chiều.
