Phương pháp vận hành để đánh giá lỗi chuỗi đèn LED bằng bàn kẹp

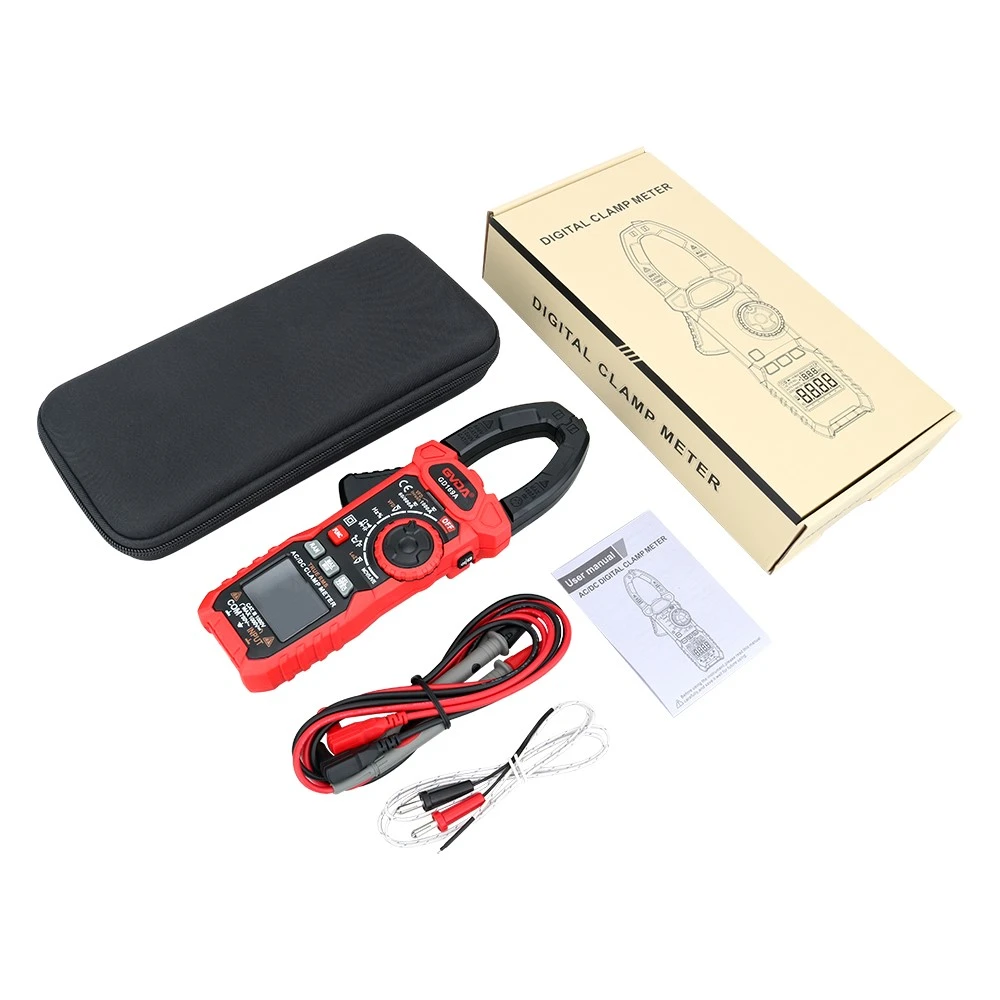

Sau nhiều lần thử nghiệm, người ta thấy rằng sử dụng ampe kìm có thể xác định chính xác lỗi của dây đèn LED. Phương thức hoạt động cụ thể như sau:
Bước 1: Xác định số lượng nhóm đèn LED và các đường cộng, - bên trong màn hình dựa vào cách đấu dây của chuỗi đèn LED. Ví dụ, sơ đồ nối dây của chuỗi đèn LED của TV LCD LED 39 inch cho thấy bên trong màn hình có 5 bộ dây đèn LED và các dây có dấu "cộng" được nối với cực dương của đèn LED chuỗi, thường được gọi là dây LED plus; Và hệ thống dây điện tương ứng được đánh dấu bằng dấu "-" được nối với cực âm của chuỗi đèn LED, thường được gọi là dòng LED.
Bước 2: Đầu tiên đặt ampe kìm trong phạm vi dòng điện DC tối thiểu, sau đó kẹp kẹp vào đường LED plus hoặc LED - của chuỗi đèn LED.
Bước 3: Sau khi bật nguồn, bật máy lần thứ 2 và quan sát chỉ số của thước kẹp tại thời điểm bật nguồn. Nếu máy bị lỗi có nhiều bộ dây đèn LED thì phải bật máy nhiều lần để đo từng bộ dây đèn và ghi lại số đo hiện tại của từng bộ dây đèn.
Nếu số đọc hiện tại của một nhóm nhất định khác biệt đáng kể so với các nhóm khác (hiện tượng lỗi chủ yếu là đèn nền tắt ngay lập tức), hãy kiểm tra hệ thống dây điện, phích cắm, ổ cắm và mạch ngoại vi của cực LED của nhóm dây đèn đối với những bất thường. Nếu bình thường thì có thể xác định nhóm dây đèn có vấn đề; Nếu số đọc hiện tại của từng nhóm dây đèn tương tự nhau và thấp hơn nhiều so với giá trị bình thường (hiện tượng lỗi chủ yếu là màn hình đen), điều đó cho thấy mạch điều khiển đèn nền có vấn đề bất thường.
Nếu xác định lỗi là do bộ dây đèn LED bất thường trên màn hình, màn hình LCD có thể được tháo rời để xác định vị trí bộ dây đèn, đồng thời có thể tháo khối diode của ampe kìm (hoặc đồng hồ vạn năng kỹ thuật số). được sử dụng để đo độ sụt điện áp chuyển tiếp ở cả hai đầu của mỗi đèn LED trên bộ chuỗi đèn theo trình tự. Thông thường, các hạt LED đo được sẽ phát ra ánh sáng yếu và độ sụt điện áp chuyển tiếp của mỗi hạt không khác biệt đáng kể. Nếu điện áp rơi dương của một hạt đèn nào đó khác biệt đáng kể so với các hạt đèn khác, điều đó cho thấy hạt đèn đó đã bị hỏng.
