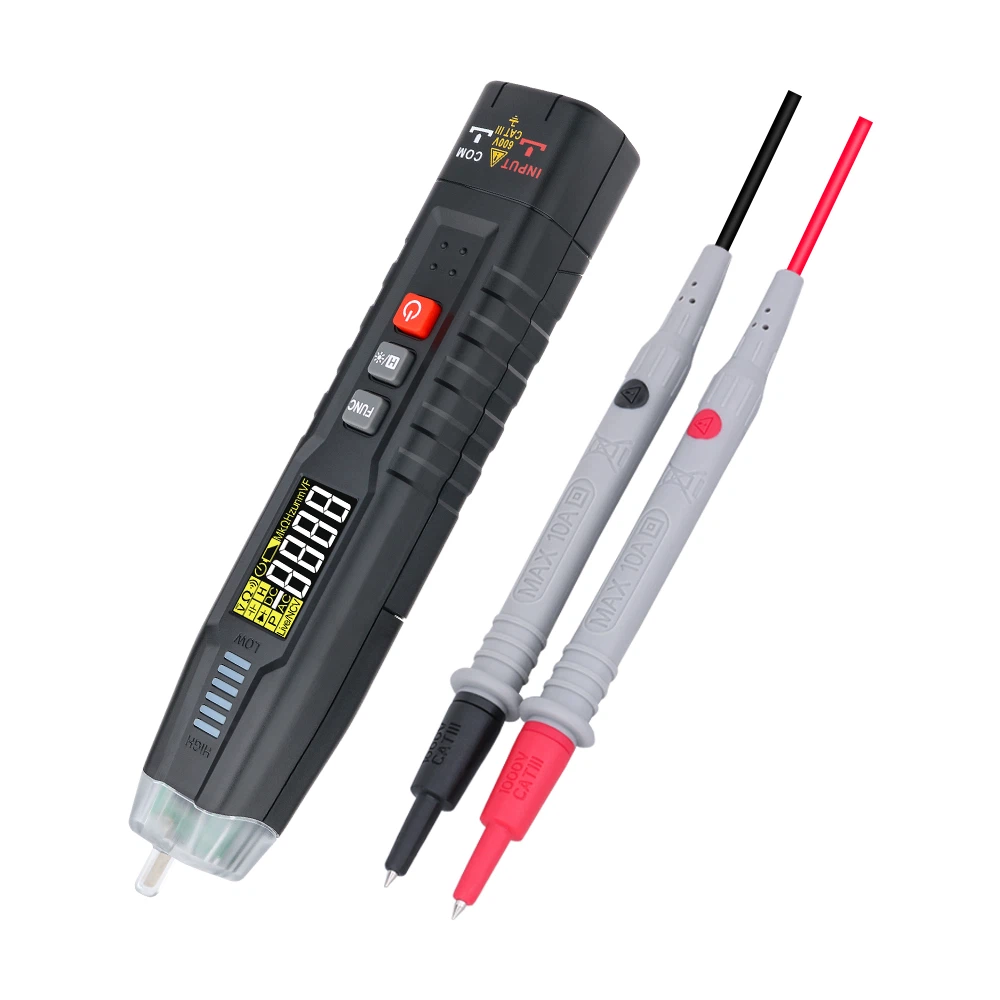

Phương pháp phát hiện chất lượng tụ điện bằng đồng hồ vạn năng
Tụ điện, thường được viết tắt là khả năng tích trữ điện tích, được ký hiệu bằng chữ C. Định nghĩa 1: Tụ điện, đúng như tên gọi, là “bình chứa điện” và là thiết bị dùng để lưu trữ điện tích. Tên tiếng Anh: tụ điện. Tụ điện là một trong những linh kiện điện tử được sử dụng rộng rãi trong các thiết bị điện tử và được ứng dụng rộng rãi trong các lĩnh vực như cách ly dòng điện một chiều và cho dòng điện xoay chiều đi qua, ghép nối, bỏ qua, lọc, điều chỉnh mạch, chuyển đổi năng lượng và điều khiển trong mạch. Định nghĩa 2: Đối với tụ điện, hai dây dẫn bất kỳ (kể cả dây dẫn) cách điện với nhau và rất gần nhau sẽ tạo thành tụ điện.
Điện dung khác với tụ điện. Điện dung là một đại lượng vật lý cơ bản, có ký hiệu C và đơn vị F (farad).
Với sự phát triển nhanh chóng của công nghệ thông tin điện tử, các sản phẩm điện tử số đang được cập nhật với tốc độ ngày càng nhanh. Khối lượng sản xuất và bán các sản phẩm điện tử tiêu dùng chủ yếu là TV màn hình phẳng (LCD và PDP), máy tính xách tay, máy ảnh kỹ thuật số, v.v. tiếp tục tăng, thúc đẩy sự phát triển của ngành tụ điện. Nó cũng thúc đẩy sự phát triển của các ngành công nghiệp vật liệu và thiết bị liên quan, và Trung Quốc đã trở thành nhà sản xuất tụ điện lớn trên toàn cầu.
Phát hiện tụ điện cố định
A. Phát hiện tụ điện nhỏ dưới 10pF
Do điện dung của tụ điện cố định dưới 10PF quá nhỏ nên khi đo bằng đồng hồ vạn năng, chỉ có thể kiểm tra định tính sự hiện diện của rò rỉ, ngắn mạch bên trong hoặc sự cố. Khi đo, chọn bánh răng R×10k của đồng hồ vạn năng và nối hai dây dẫn thử nghiệm với hai chân của tụ điện tùy ý. Giá trị điện trở phải là vô hạn. Nếu giá trị điện trở đo được (con trỏ xoay sang phải) bằng 0, điều đó cho thấy tụ điện bị hỏng do rò rỉ hoặc hỏng bên trong.
B. Phát hiện xem các tụ điện cố định trong khoảng từ 10PF đến 0,01μF có hiện tượng sạc hay không, sau đó đánh giá chất lượng của chúng.
Chọn bánh răng R×1k của đồng hồ vạn năng. Giá trị của hai triode đều trên 100 và dòng điện xuyên qua phải nhỏ. Triode silicon của các mẫu như 3DG6 có thể được lựa chọn để tạo thành ống composite. Kết nối các dây dẫn kiểm tra màu đỏ và đen của đồng hồ vạn năng với bộ phát e và bộ thu c của ống composite tương ứng. Do hiệu ứng khuếch đại của triode tổng hợp, quá trình sạc và phóng điện của tụ điện đo được khuếch đại và biên độ xoay của con trỏ của đồng hồ vạn năng được tăng lên, giúp quan sát dễ dàng hơn. Cần lưu ý rằng trong quá trình thao tác thử nghiệm, đặc biệt khi đo tụ điện có công suất nhỏ, các chân của tụ điện đo được phải liên tục chuyển sang các điểm tiếp xúc A và B để thấy rõ chuyển động dao động của con trỏ của đồng hồ vạn năng.
C. Đối với các tụ điện cố định trên 0,01μF, có thể sử dụng bánh răng R × 10k của đồng hồ vạn năng để kiểm tra trực tiếp xem tụ điện có quá trình sạc, đoản mạch bên trong hay rò rỉ hay không và có thể ước tính điện dung của tụ điện theo biên độ của con trỏ lắc sang phải.
